AI-SONIC S2-C6.2 ACT – Tasapainoinen lähtökohta aktiiviselle etupäälle

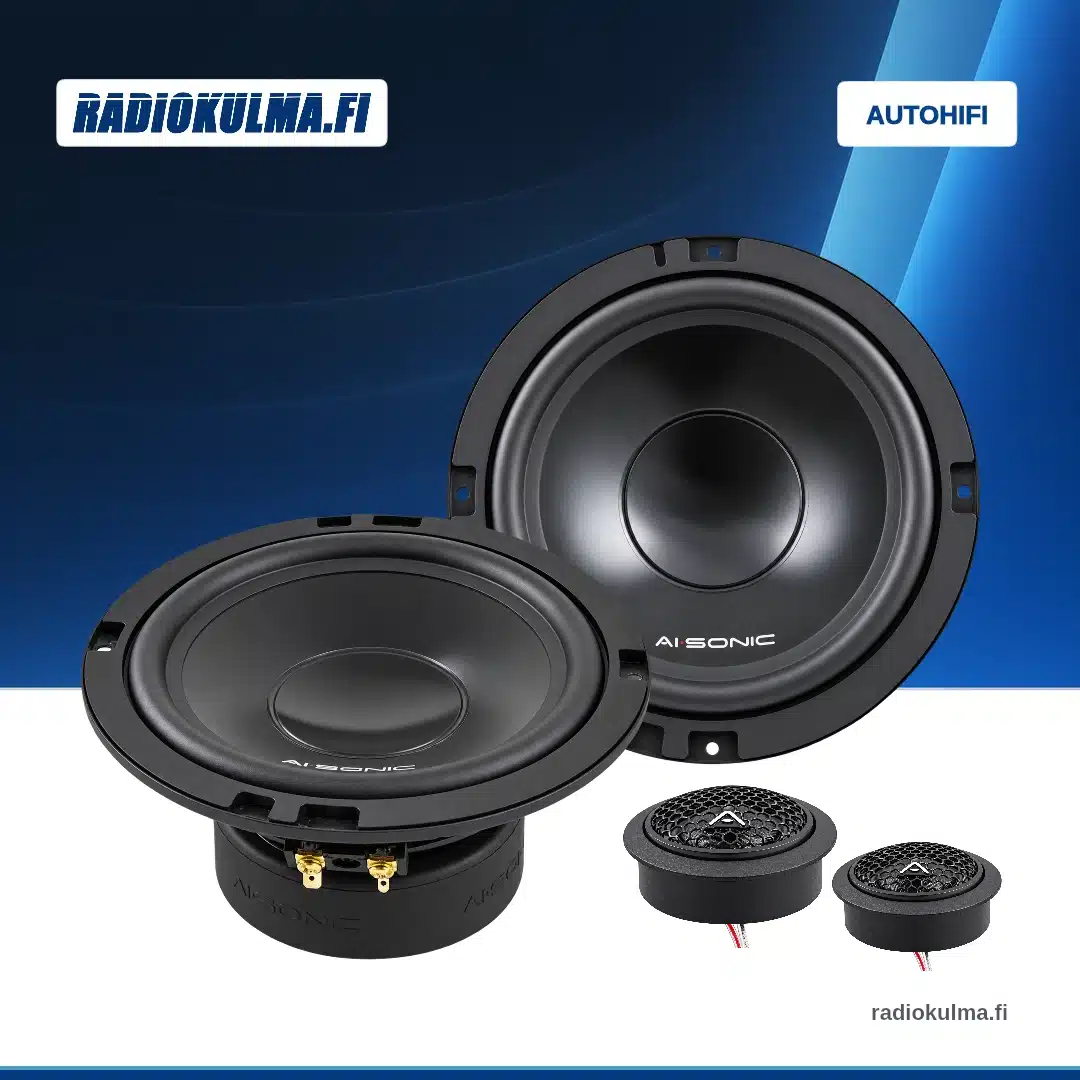

AI-SONIC S2-C6.2 ACT kokoaa napakat S2-W6.2-midbassot ja tarkasti toistavat S2-T25.2-diskantit samaan kaksitie-erillissarjaan. Suomessa suunniteltu kokonaisuus on sinulle, joka haluat rakentaa auton etukaiuttimille aktiivisen järjestelmän ja sovittaa sen toiston omaan asennukseen.
Midbasson voimaa ja diskantin yksityiskohtia
6,5″ midbasson musta alumiinikartio, kumiripustus ja teräsrunko muodostavat tukevan perustan musiikille. 25 mm:n silkkikalottidiskantti täydentää kokonaisuutta miellyttävällä ja yksityiskohtaisella yläpäällä. Huolellisesti valitut komponentit ja viimeistelty rakenne ovat S2-sarjan suunnittelun ytimessä.
Aktiivinen järjestelmä tarvitsee oikean ohjauksen
ACT-versiossa ei ole passiivijakosuotimia. Jakosuodatus toteutetaan erillisellä DSP:llä tai tehtävään sopivilla vahvistimen suotimilla. Kaksitiejärjestelmän vasemman ja oikean puolen midbassoille ja diskanteille tarvitaan yhteensä neljä erikseen ohjattua vahvistinkanavaa.
Usein kysyttyä
Sisältääkö sarja jakosuotimet?
Ei. Tämä on ACT-versio aktiivikäyttöön. S2-XO.2-passiivijakosuotimet ovat erikseen hankittava vaihtoehto, jos järjestelmä rakennetaan passiivisena.
Riittääkö mikä tahansa nelikanavainen vahvistin?
Pelkkä kanavamäärä ei riitä. Diskanteille on pystyttävä toteuttamaan sopiva ylipäästösuodatus. Käyttöohjeen lähtökohta on diskanteille 4 500 Hz / 12 dB/oktaavi ja midbassoille 2 800 Hz:n alipäästö samalla jyrkkyydellä. Tarkista vahvistimen suotimien säätöalue tai käytä erillistä DSP:tä.
Katso myös: AI-SONIC S2-W6.2 6,5″ midbassokaiutinpari ja AI-SONIC S2-T25.2 25 mm diskanttikaiutinpari.
Sarjassa on kaksi S2-W6.2-midbassoa ja kaksi S2-T25.2-diskanttia. Molempien impedanssi on 4 Ω. Midbassojen tehonkesto on 90 W RMS ja diskanttien 50 W RMS; vahvistimen tehosuositukset ovat vastaavasti 20–150 W ja 20–100 W.
Midbassojen rakenteeseen kuuluvat musta alumiinikartio, kumiripustus, teräsrunko ja 1″ ASV-puhekela. Taajuusvaste on 40 Hz – 4,5 kHz ja herkkyys 88 dB (1 W / 1 m). Mukana toimitetaan midbassojen suojaritilät.
25 mm:n silkkikalottidiskanteissa on neodyymimagneetti ja musta metalliritilä. Mukana ovat kupit viistoon pinta-asennukseen ja uppoasennukseen, ja pohjan kierre mahdollistaa kiinnityksen myös takaapäin. Taajuusvaste on 1,5–20 kHz ja herkkyys 93 dB (1 W / 1 m).
S2-sarjan aktiivikäytön suositukset ovat midbassoille 2 800 Hz:n alipäästö ja diskanteille 4 500 Hz:n ylipäästö, molemmat 12 dB/oktaavin jyrkkyydellä. Arvot ovat käyttöohjeen lähtösuosituksia järjestelmän säätöön. Diskantin taajuusvasteen alaraja ei ole sama asia kuin suositeltu jakotaajuus.
Midbasso tarvitsee 141 mm:n asennusaukon ja 62 mm:n syvyyden. Diskantin upotuskupin aukko on 49 mm ja syvyys 15 mm. Tarkista auton asennuspaikat, kiinnitykset ja liittimet. Tarvittavat autokohtaiset korokerenkaat ja adapterit valitaan erikseen.
| Kokonaisuus | |
|---|---|
| Tyyppi | 6,5″ kaksitie-erillissarja aktiivikäyttöön |
| Elementit | 2 × S2-W6.2 ja 2 × S2-T25.2 |
| Passiivijakosuotimet | Eivät sisälly sarjaan |
| S2-W6.2-midbassot | |
| Kaiutintyyppi | 6,5″ / 165 mm midbasso |
| Impedanssi | 4 Ω |
| Tehonkesto | 90 W RMS |
| Vahvistimen tehosuositus | 20–150 W |
| Taajuusvaste | 40 Hz – 4,5 kHz |
| Herkkyys | 88 dB (1 W / 1 m) |
| Resonanssitaajuus Fs | 64 Hz |
| Qts | 0,76 |
| Vas | 9,75 l |
| Xmax | ±4,0 mm |
| Kartio | Musta alumiini |
| Ripustus | Kumi |
| Runko | Teräs |
| Puhekela | 1″ ASV |
| Ulkohalkaisija | 165 mm |
| Asennusaukon halkaisija | 141 mm |
| Asennussyvyys | 62 mm |
| S2-T25.2-diskantit | |
| Kaiutintyyppi | 25 mm / 1″ diskantti |
| Impedanssi | 4 Ω |
| Tehonkesto | 50 W RMS |
| Vahvistimen tehosuositus | 20–100 W |
| Taajuusvaste | 1,5–20 kHz |
| Herkkyys | 93 dB (1 W / 1 m) |
| Resonanssitaajuus Fs | 1 500 Hz |
| Kalotti | Silkki |
| Magneetti | Neodyymi |
| Suoja | Musta metalliritilä |
| Asennustavat | Viisto pinta-asennus, uppoasennus ja kiinnitys takaapäin kierteen avulla |
| Ulkohalkaisija asennuskauluksella | 56 mm |
| Upotusaukon halkaisija | 49 mm |
| Upotusasennuksen syvyys | 15 mm |
| Aktiivisuodatuksen lähtösuositukset | |
| Midbasson alipäästö | 2 800 Hz / 12 dB/oktaavi |
| Diskantin ylipäästö | 4 500 Hz / 12 dB/oktaavi |
Kaksi AI-SONIC S2-W6.2 -midbassoa, kaksi AI-SONIC S2-T25.2 -diskanttia, midbassojen suojaritilät, diskanttien pinta- ja uppoasennuskupit, asennustarvikkeet ja käyttöohje. Passiivijakosuotimet eivät sisälly ACT-sarjaan. Vahvistus, DSP ja autokohtaiset asennusadapterit valitaan järjestelmään erikseen.
Vahvistus ja kytkentä: Suunnittele vahvistinkanavat ja jakosuodatus ennen kaiuttimien kytkemistä. Aktiivisessa kaksitiejärjestelmässä jokainen midbasso ja diskantti saa oman vahvistinkanavansa. Varmista, että DSP tai vahvistimen suotimet yltävät diskantin tarvitsemaan ylipäästösuodatukseen.
Suodatus ja säädöt: Käyttöohjeen lähtösuositus on midbassoille 2 800 Hz:n alipäästö ja diskanteille 4 500 Hz:n ylipäästö, molemmat 12 dB/oktaavi. Tarkista napaisuudet, aloita pienellä äänenvoimakkuudella ja sovita tasot sekä viiveet asennukseen. Älä syötä diskanteille suodattamatonta koko taajuusalueen signaalia.
Sisäänajo: Soita uutta kaiutinta maltillisilla kuunteluvoimakkuuksilla ensimmäiset 20-30 tuntia. Kaiutin saavuttaa todellisen äänikuvansa edellä mainitun sisäänajoprosessin jälkeen.
