Michi S5 – stereopäätevahvistin
Kaksi 500 watin kanavaa, AB-luokan dual mono -rakenne ja erilliset RCA- sekä XLR-tulot tekevät S5:stä järeän päätevahvistimen vaativaan stereojärjestelmään.
Radiokulman soveltuvuusarvio
Suuren tehoreservin stereojärjestelmään ★★★★★
S5 tuottaa 500 W kanavaa kohti 8 ohmiin ja 800 W kanavaa kohti 4 ohmiin.
Neljän ohmin kaiuttimille ★★★★★
Valmistajan suosittelema kaiuttimen nimellisimpedanssi on vähintään 4 ohmia.
Kaksoisjohdotukseen ★★★★★
Molemmille kanaville on kaksi rinnakkaista kaiutinliitinparia yhteensopivan kaiuttimen kaksoisjohdotusta varten.
Ohjattuun laitekokonaisuuteen ★★★★☆
12 V trigger, Ethernet ja RS232 tukevat järjestelmäohjausta ja ohjelmistopäivityksiä.
Kokonaisarvio ★★★★★
S5 sopii erityisesti erillisen esivahvistimen ympärille rakennettavaan tehokkaaseen stereojärjestelmään, jossa arvostetaan kahta kanavaa yhdessä rungossa.
Varastossa. Toimitusaika noin 1–2 viikkoa. Toimitetaan erilliseltä varastolta.
Täydennä Michi-kokonaisuus
Katso myös järjestelmään sopivat lähteet, vahvistimet ja vaihtoehtoiset kokoonpanot:
Kaksoismonorakenne – omat virtalähdekokonaisuudet kanaville

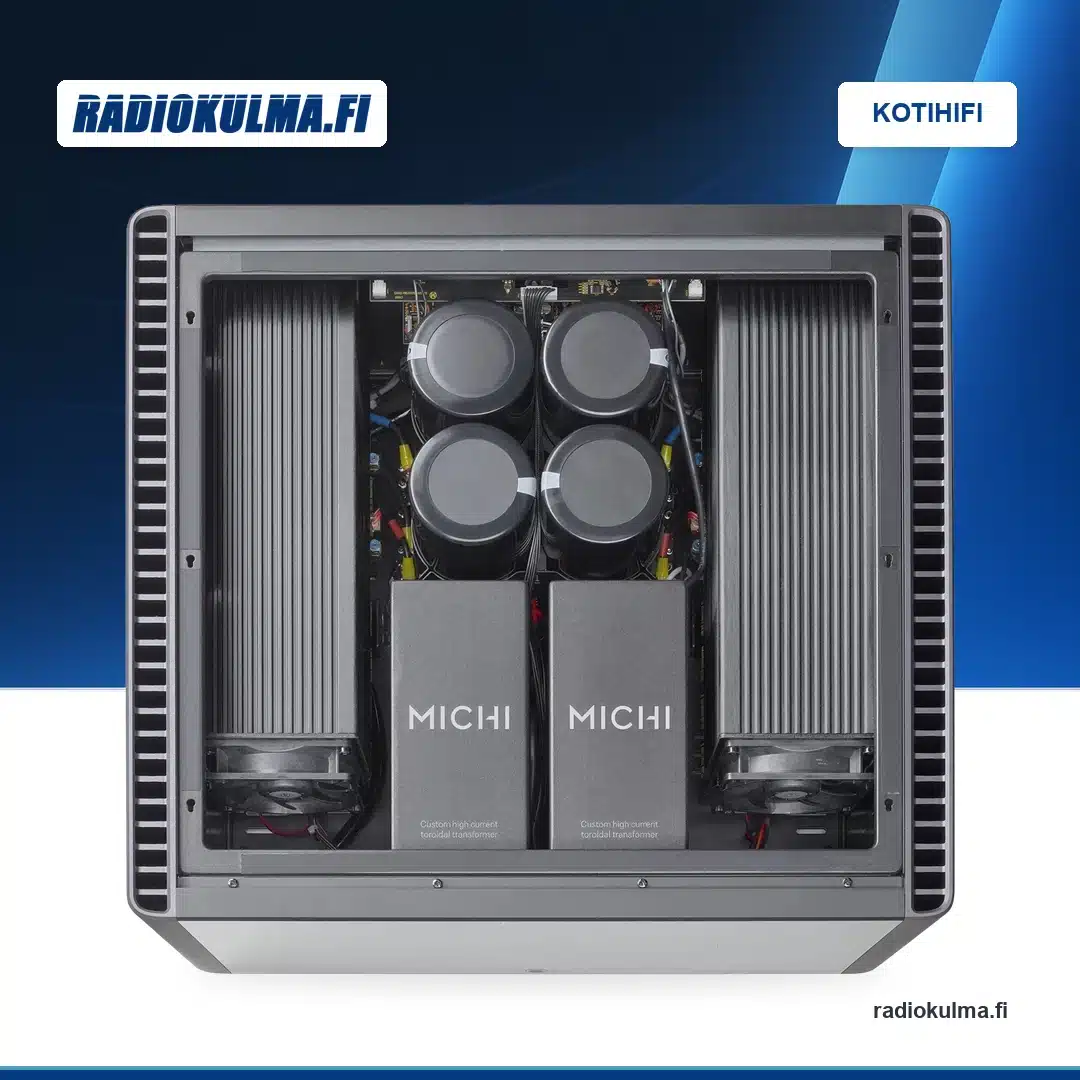

S5:n rungossa on kaksi koteloitua 2 200 VA:n rengassydänmuuntajaa. Neljän suodatuskondensaattorin yhteenlaskettu kapasitanssi on 188 000 µF, ja vahvistinasteessa käytetään 32 suurvirtaista lähtötransistoria. Rakenteen tarkoitus on toimittaa molemmille kanaville energiaa myös kuormituksen kasvaessa.
AB-luokan vahvistus – 500 W kanavaa kohti 8 ohmiin
Jatkuva lähtöteho on 500 W kanavaa kohti 8 ohmiin ja 800 W kanavaa kohti 4 ohmiin. Vaimennuskerroin on 350 yhden kilohertsin taajuudella 8 ohmiin. Valmistajan ilmoittama harmoninen kokonaissärö on alle 0,008 prosenttia.
RCA tai balansoitu XLR – sama liitäntätapa molemmille kanaville

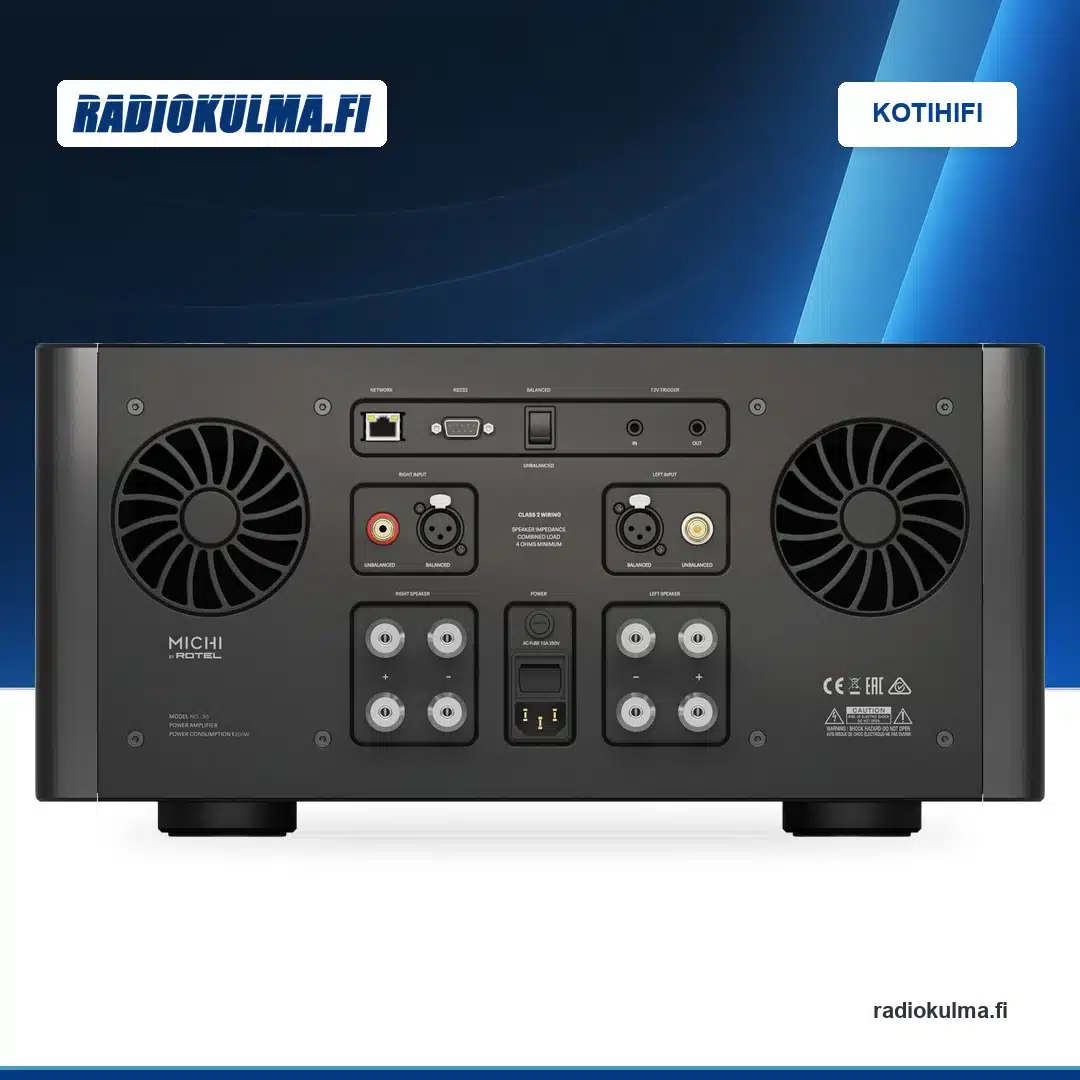

Takapaneelissa on vasemman ja oikean kanavan RCA- sekä XLR-tulot. Tulot valitaan erillisellä BALANCED / UNBALANCED -kytkimellä. Käytä molemmille kanaville samaa tulotyyppiä ja varmista, että valintakytkin vastaa tehtyä kytkentää.
Kaksi kaiutinliitinparia kanavaa kohti – tuki kaksoisjohdotukselle
Vasemmalle ja oikealle kanavalle on kummallekin kaksi rinnakkaista kaiutinliitinparia. Ne voidaan käyttää yhden yhteensopivan kaiuttimen ylä- ja alaäänialueiden kaksoisjohdotukseen. Liitinparit eivät muodosta neljää erillistä vahvistinkanavaa.
Etupaneelin näyttö – tehomittari tai spektrinäkymä

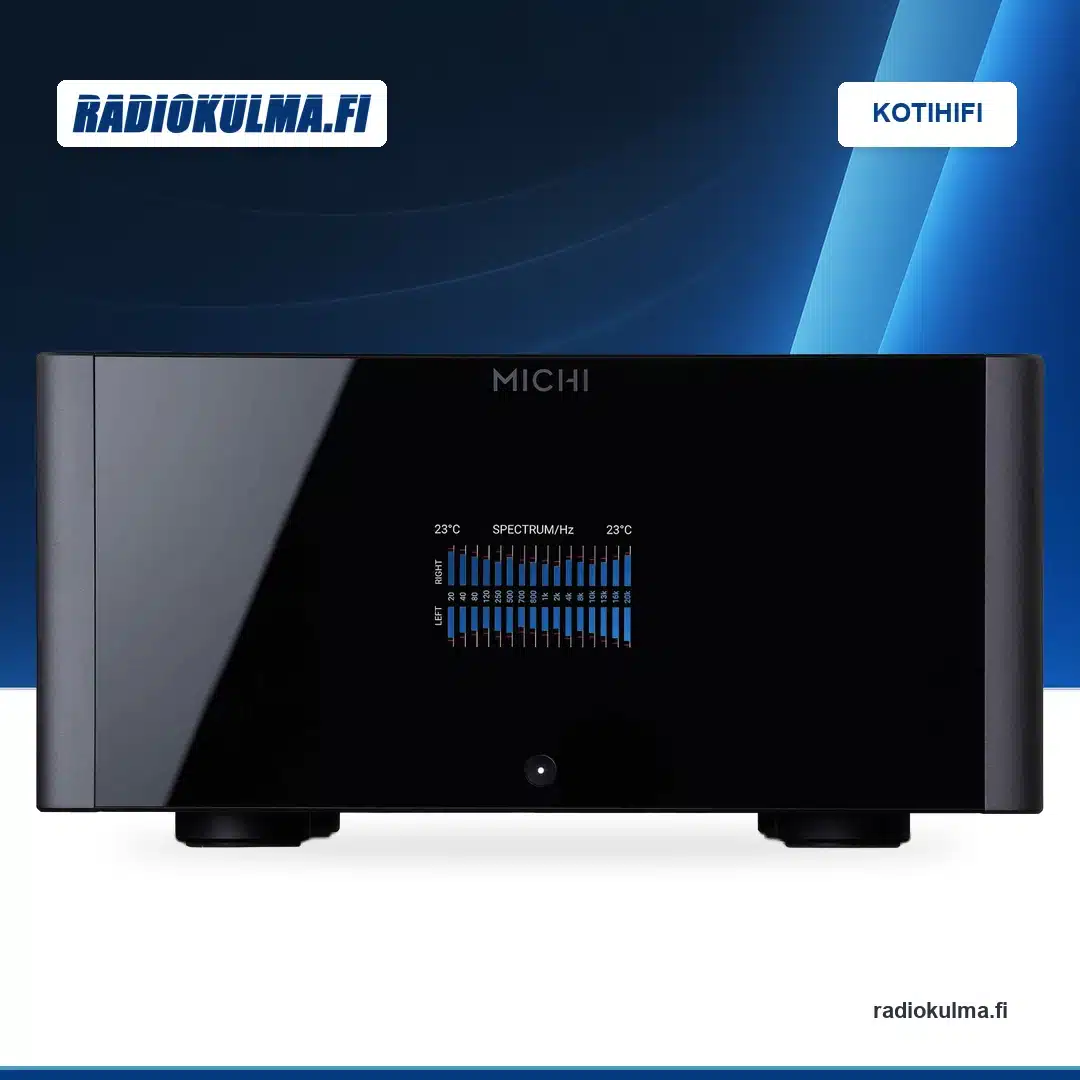

Näyttö voidaan asettaa tehomittariksi tai 8-, 12- tai 16-kaistaiseksi spektrinäytöksi. Näytön kirkkaus on säädettävissä, ja näytön voi sammuttaa kuuntelun ajaksi. Mukana toimitettava RR-RH6-kaukosäädin avaa näyttö- ja järjestelmäasetukset kuuntelupaikalta.
Ohjaus ja päivitykset – trigger, Ethernet ja RS232
12 V trigger -tulolla S5 voidaan käynnistää yhteensopivan esivahvistimen mukana, ja trigger-lähtö välittää ohjaussignaalin edelleen. Ethernet ja RS232 palvelevat ohjelmistopäivityksiä ja järjestelmäohjausta. Verkkoliitäntä ei ole musiikin suoratoistoliitäntä.
Lämpötilan mukaan säätyvä jäähdytys
Kaksi puhallinta säätää nopeutta laitteen lämpötilan mukaan. Lämpö- ja ylivirtasuojaus valvoo toimintaa ja voi katkaista vahvistuksen poikkeustilanteessa. Sijoituspaikan kantavuus ja esteetön ilmankierto ovat osa turvallista asennusta.
Tekniset tiedot ja käyttö- ja asennusvinkit
Suorituskyky
| Vahvistintyyppi | AB-luokan stereopäätevahvistin, dual mono -arkkitehtuuri |
|---|---|
| Jatkuva lähtöteho | 2 × 500 W / 8 Ω; 2 × 800 W / 4 Ω |
| Kaiuttimen nimellisimpedanssi | Vähintään 4 Ω |
| Harmoninen kokonaissärö | Alle 0,008 % |
| Intermodulaatiosärö | Alle 0,03 % (60 Hz : 7 kHz, 4:1) |
| Taajuusvaste | 20 Hz–20 kHz (+0 / −0,15 dB); 10 Hz–100 kHz (+0 / −0,4 dB) |
| Vaimennuskerroin | 350 (1 kHz, 8 Ω) |
| Signaali-kohinasuhde | 120 dB, IHF A-painotettu |
| Kanavaerotus | Yli 65 dB |
Tulot, lähdöt ja ohjaus
| RCA-linjatulot | Vasen ja oikea; herkkyys 2,6 V, impedanssi 12,5 kΩ, vahvistus 28 dB |
|---|---|
| Balansoidut XLR-tulot | Vasen ja oikea; herkkyys 4,2 V, impedanssi 100 kΩ, vahvistus 24 dB |
| Kaiutinlähdöt | 2 rinnakkaista liitinparia kanavaa kohti; sopivat kaksoisjohdotukseen |
| Ohjausliitännät | Ethernet, RS232, 12 V trigger IN ja OUT |
| Etupaneelin näyttö | Tehomittari, 8/12/16-kaistainen spektrinäyttö tai pois käytöstä |
Rakenne ja sähkö
| Virtalähde | 2 × 2 200 VA:n rengassydänmuuntaja |
|---|---|
| Suodatuskondensaattorit | 4 kpl, yhteensä 188 000 µF |
| Lähtötransistorit | 32 suurvirtaista lähtötransistoria |
| Jäähdytys | Kaksi lämpötilan mukaan säätyvää puhallinta ja sivujäähdytysrivat |
| Mitat (L × K × S) | 485 × 238 × 465 mm |
| Etupaneelin korkeus | 220 mm |
| Nettopaino | 59,9 kg |
| EU-käyttöjännite | 230 V / 50 Hz |
| Virrankulutus | 1 200 W |
| Valmiustila | Alle 0,5 W; verkkoherätyksellä alle 2 W |
| Lämmöntuotto | 3 450 BTU/h (4 Ω, 1/8 tehosta) |
| Väri | Musta |
| Kaukosäädin | RR-RH6, mukana |
Käyttö- ja asennusvinkit
Varaa kantava ja ilmava sijoituspaikka
S5 painaa 59,9 kg. Sijoita vahvistin painon kestävälle tasolle ja jätä käyttöohjeen mukaisesti noin 50 cm vapaata tilaa rungon ympärille. Älä peitä jäähdytysripoja, tuuletusaukkoja tai takapaneelin puhaltimia.
Kytke esivahvistin samalla liitäntätavalla molempiin kanaviin
Sammuta kaikki laitteet ennen kaapelointia. Kytke esivahvistimen vasen ja oikea lähtö S5:n vastaaviin tuloihin. Käytä joko RCA- tai XLR-yhteyttä ja aseta takapaneelin valintakytkin käytetyn liitännän mukaiseen asentoon.
Tarkista kaiutinkaapeleiden napaisuus
Kytke vasen ja oikea kaiutin omien kanaviensa plus- ja miinusliittimiin. Varmista, ettei paljaita johdinsäikeitä jää koskettamaan viereisiä liittimiä. Käytä rinnakkaisia liitinpareja vain yhteensopivan kaiuttimen kaksoisjohdotukseen.
Huomioi verkkovirta ja käynnistyksen hallinta
S5:n nimellinen virrankulutus on 1 200 W. Liitä vahvistin käyttöohjeen mukaisesti suoraan tarkoitukseen sopivaan pistorasiaan ilman jatkojohtoa. 12 V trigger helpottaa vahvistimen käynnistämistä yhteensopivan esivahvistimen mukana.
Toimi suojaustilanteessa järjestelmällisesti
Jos vahvistin siirtyy suojaustilaan, sammuta se ja anna sen jäähtyä. Tarkista ilmanvaihto, kaiutinkaapelit ja vähintään 4 ohmin kaiutinkuorma ennen uudelleenkäynnistystä. Toistuva suojaustila vaatii asennuksen ja laitteiston tarkistamisen.
