199,00 €/kpl
Ilmainen toimitus yli 140 € tilauksiin!

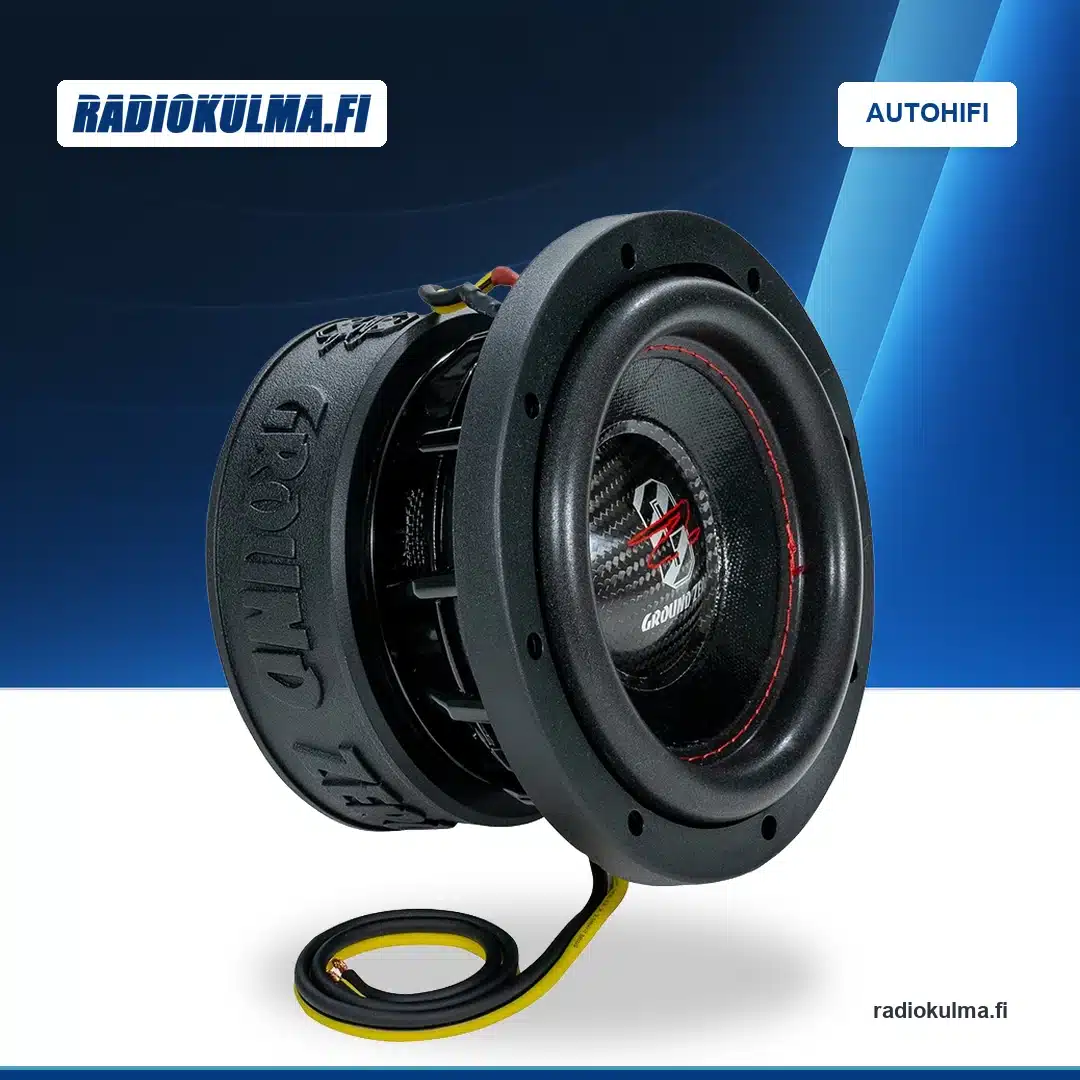

Ground Zero Hydrogen GZHW 16-D2 6,3″ subwoofer
Kaksoispuhekelainen 6,3″ autosubwoofer järeään bassojärjestelmään: 500 W RMS tehonkesto ja 6–15 litran refleksikotelosuositus.
Kokonaisarvio & soveltuvuus
Kotelon valinta ★★★★☆
6–15 l refleksikotelo netto. Portti ja elementin syrjäyttämä tila huomioidaan erikseen kotelon mitoituksessa.
Vahvistimen yhteensovitus ★★★★☆
D2-puhekeloista saadaan 1 Ω tai 4 Ω kuorma. Valitse kytkentä vahvistimen mukaan.
Asennus autoon ★★★★☆
Asennusaukko 153 mm ja asennussyvyys 110 mm. Varaa lisäksi tilaa takaosan ilmanvaihdolle.
Kokonaisarvio ★★★★☆
Sopii autohifijärjestelmän rakentajalle, joka haluaa Hydrogen-sarjan järeän rakenteen pieneen refleksikoteloon.
Radiokulman toimituksellinen soveltuvuusarvio tuotetietojen perusteella.

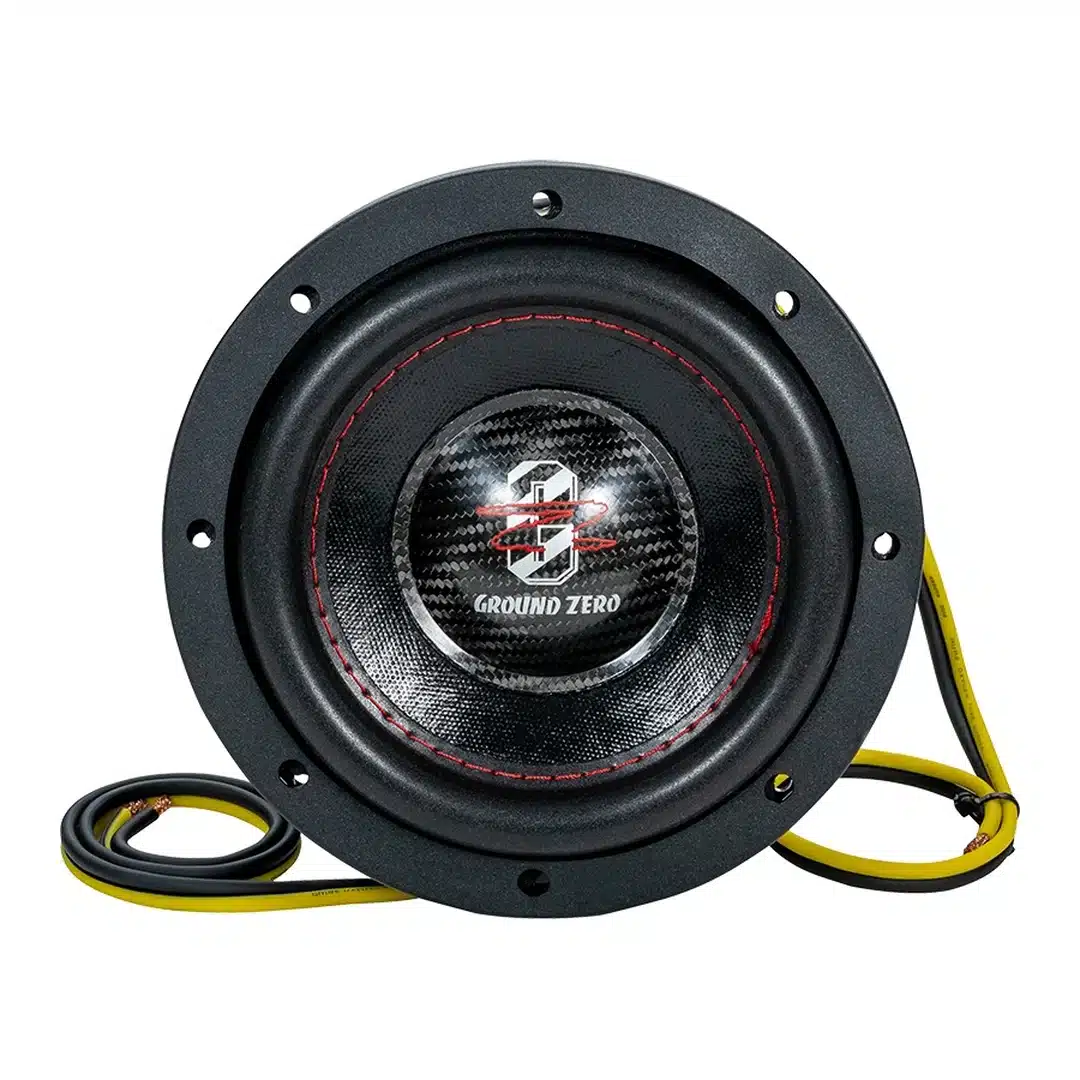

Vahvistettu paperikartio, kaksinkertainen alaripustus ja leveä HighRoll-U-yläripustus muodostavat pitkälle liikkeelle suunnitellun rakenteen. Punainen tikkaus ja hiilikuituinen Ground Zero -pölykuppi viimeistelevät ulkonäön. Xmax on 30 mm huipusta huippuun; lukema ei tarkoita yksisuuntaista liikevaraa.
Avoin valurunko ja tuulettuva magneettirakenne

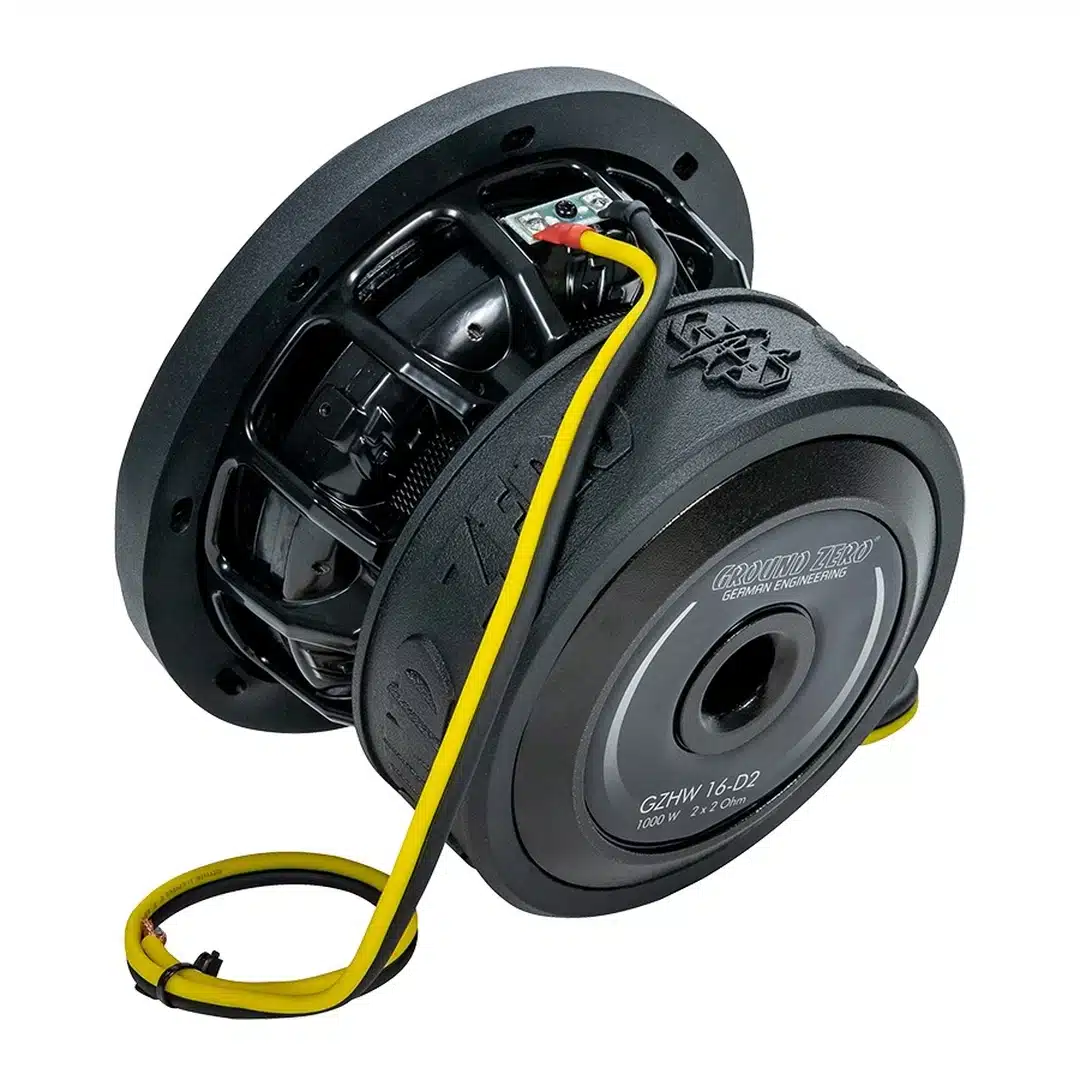

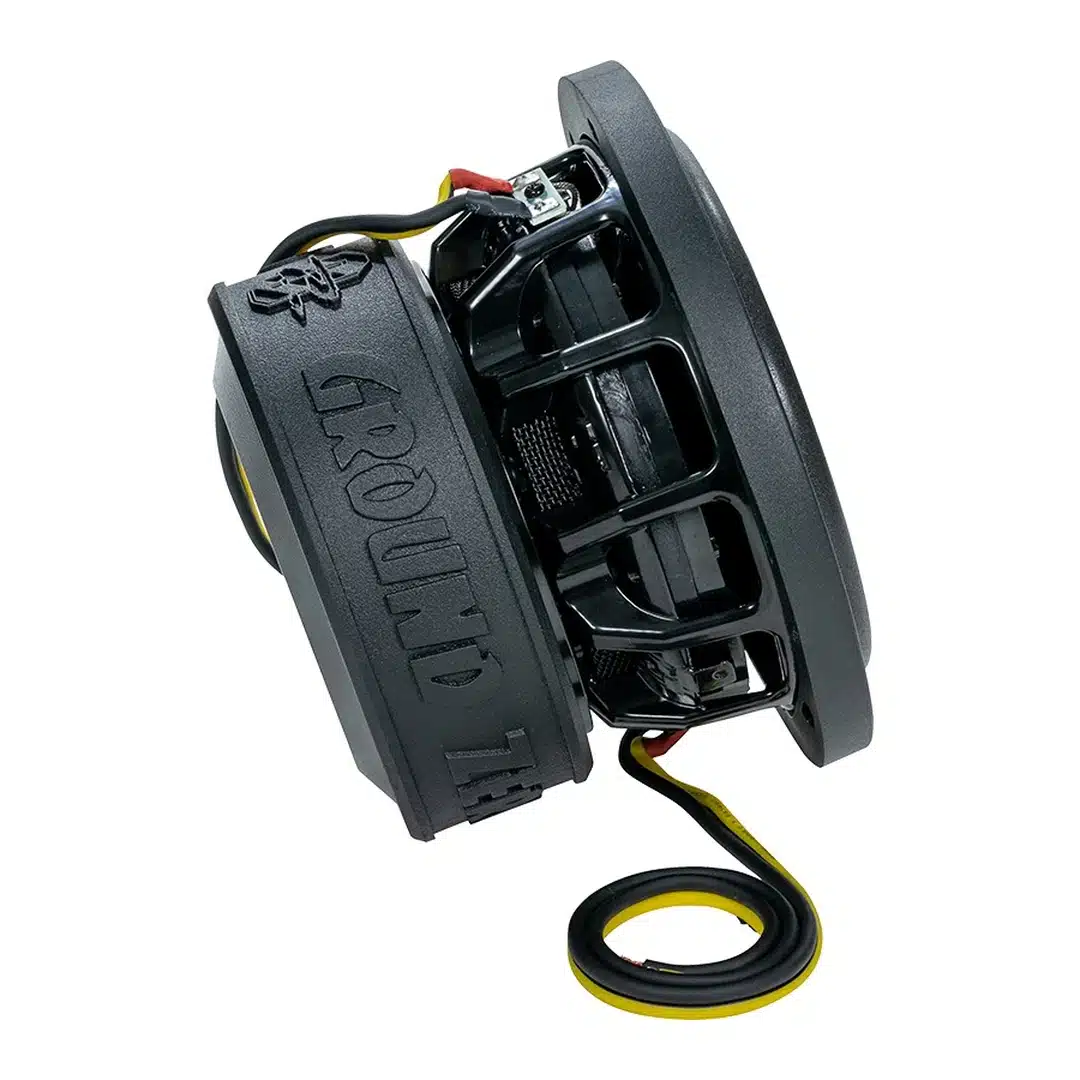

Mustaksi maalattu alumiinivalurunko tukee elementtiä, ja avoin rakenne jättää tilaa ilmanvaihdolle. Magneetti on kaksikerroksinen, ja kuparipuhekelan halkaisija on 50 mm / 2″. Varaa asennuksessa myös magneetin taakse vapaata tilaa jäähdytykselle.
Klippel-optimointi tukee rakenteen kehitystä
Hydrogen-sarjan tuotekehityksessä elementin toimintaa tutkitaan 10 tunnin Klippel-testauksessa, jossa käytetään jopa nelinkertaista tehoa nimelliseen tehonkestoon nähden. Mittauksilla etsitään rakenteen kehityskohteita jo suunnitteluvaiheessa. Kyse on tuotekehityksen koekuormituksesta; vahvistimen ja käytön mitoitus tehdään mallikohtaisten teho- ja kotelotietojen perusteella.
Kaksoispuhekela antaa kytkentävaihtoehtoja
D2-mallissa on kaksi 2 Ω puhekelaa. Ne voi kytkeä rinnan 1 Ω kuormaksi tai sarjaan 4 Ω kuormaksi. Molemmat puhekelat kytketään suunniteltuun kokonaisuuteen. Useamman elementin järjestelmässä kokonaiskuorma mitoitetaan erikseen.
| Rakenne ja teho | |
|---|---|
| Malli | GZHW 16-D2 |
| Elementin nimelliskoko | 16 cm / 6,3″ |
| Tehonkesto RMS | 500 W |
| SPL-teholukema | 1000 W; ei jatkuva RMS-tehonkesto |
| Puhekela | 50 mm, kupari |
| Impedanssi | 2 × 2 Ω |
| Xmax (p2p) | 30 mm, huipusta huippuun |
| Vahvistimen tehoalue | 400–1000 W RMS valitulla kytkentäkuormalla; yläosa kilpailukäyttöön |
| Päivittäisen käytön vahvistinalue | 400–600 W RMS; säädöt ja kotelo huomioitava |
| Asennusmitat | |
| Ulkohalkaisija | 177 mm |
| Asennusaukko | 153 mm |
| Asennussyvyys | 110 mm |
| Kotelosuositukset | |
| Refleksikotelo | 6–15 l netto |
| Refleksiportti | 50–60 mm (halkaisija) |
| Portin pituus | 150–250 mm |
| T/S-parametrit D2 | |
| Re (puhekelat sarjassa) | 3,9 Ω |
| Fs | 51 Hz |
| Qms | 7,87 |
| Qes | 0,49 |
| Qts | 0,46 |
| Vas | 2,8 l |
| Mms | 96,6 g |
| Herkkyys | 81 dB |
| BL | 15,8 Tm |
| Tuotetunnisteet | |
| GZHW 16-D2 EAN | 4037072027013 |
Käyttö- ja asennusvinkit
Kotelon mitoitus: Suunnittele refleksikotelo 6–15 litran nettotilavuudelle. Ø 50–60 mm portin ja 150–250 mm pituuden vaihteluvälit ovat suunnittelun lähtötietoja, joiden yhdistelmä sovitetaan valittuun kotelotilavuuteen ja tavoiteltuun viritykseen. Nettotilavuus tarkoittaa kotelon toimivaa ilmatilaa: lisää sisätilavuuteen elementin, portin ja tukien syrjäyttämä tila ja huomioi ulkomitoissa seinämävahvuus.
Portin sovitus: Portin mitat ovat kotelosuunnittelun lähtökohta. Sovita lopullinen viritys autoon ja käyttötapaan; pidä portin aukko vapaana ja varaa tilaa elementin takaosan ilmanvaihdolle.
Vahvistin ja kytkentä: Kaksi 2 Ω puhekelaa muodostavat rinnankytkettyinä 1 Ω ja sarjaan kytkettyinä 4 Ω kuorman. Päivittäisessä käytössä vahvistimen suuntaa-antava alue on 400–600 W RMS valitulla kuormalla; laajemman tehoalueen yläpää kuuluu vaativaan kilpailukäyttöön.
Gain ja suodatus: Säädä gain tulosignaalin tasoon niin, ettei vahvistin leikkaa signaalia. Sovita alipäästösuodin etukaiuttimiin ja refleksikotelon subsonic-suojaus kotelon viritykseen; yhtä yleispätevää taajuusasetusta ei ole.
Sisäänajo: Yleisenä käyttöohjeena aloita maltillisella äänenvoimakkuudella ja nosta kuormitusta vähitellen noin 20–40 käyttötunnin aikana. Sisäänajo ei korvaa oikein mitoitettua koteloa, gain-säätöä, subsonic-suojausta, puhdasta vahvistinsignaalia tai riittävää virransyöttöä.
Kiinnitys ja johdotus: Tarkista 153 mm asennusaukko, 110 mm asennussyvyys ja takaosan ilmanvaihtotila. Kiinnitä kotelo tukevasti sekä mitoita virta- ja kaiutinkaapelit, sulakkeet ja auton virransyöttö valitun vahvistimen ja sen asennusohjeen mukaan.
