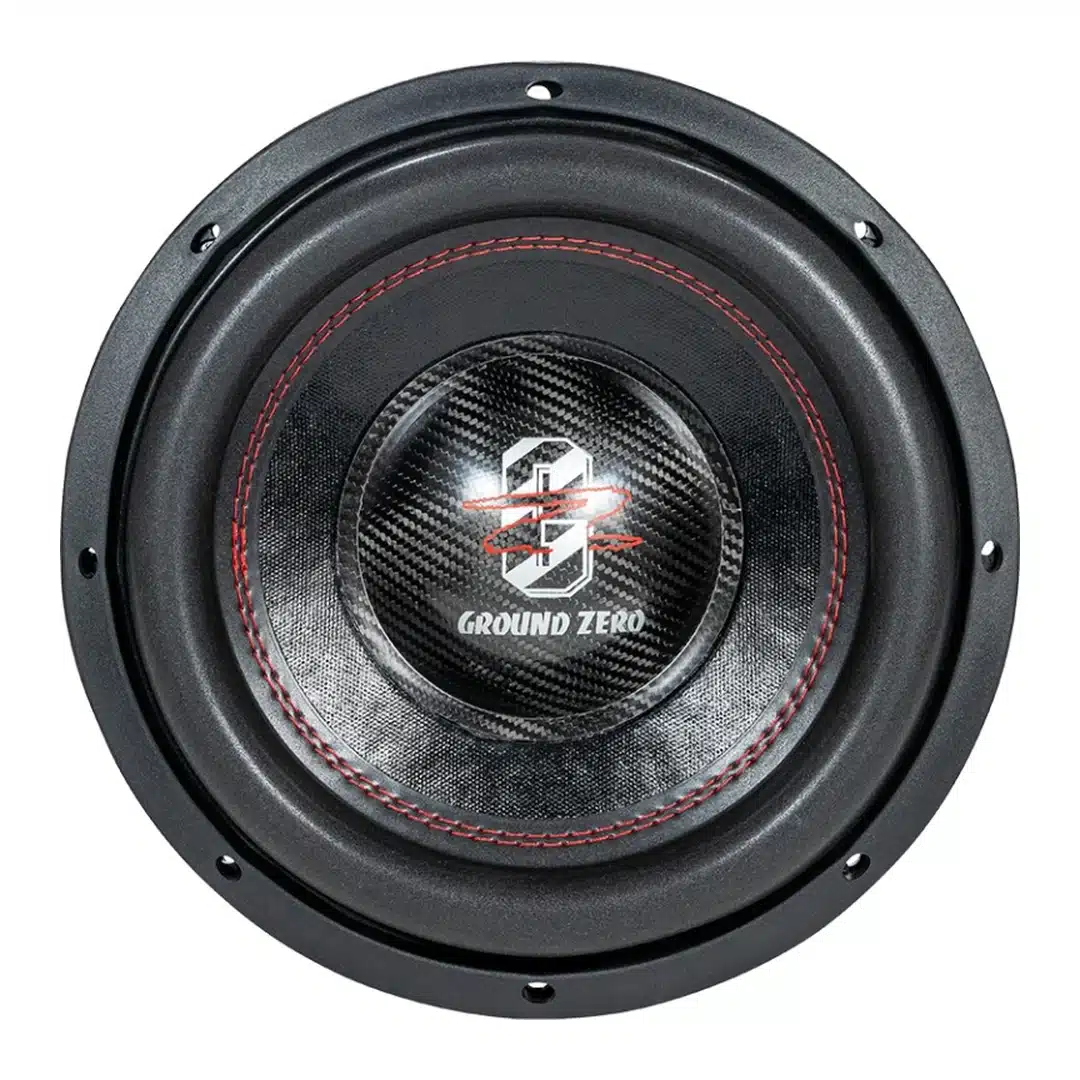

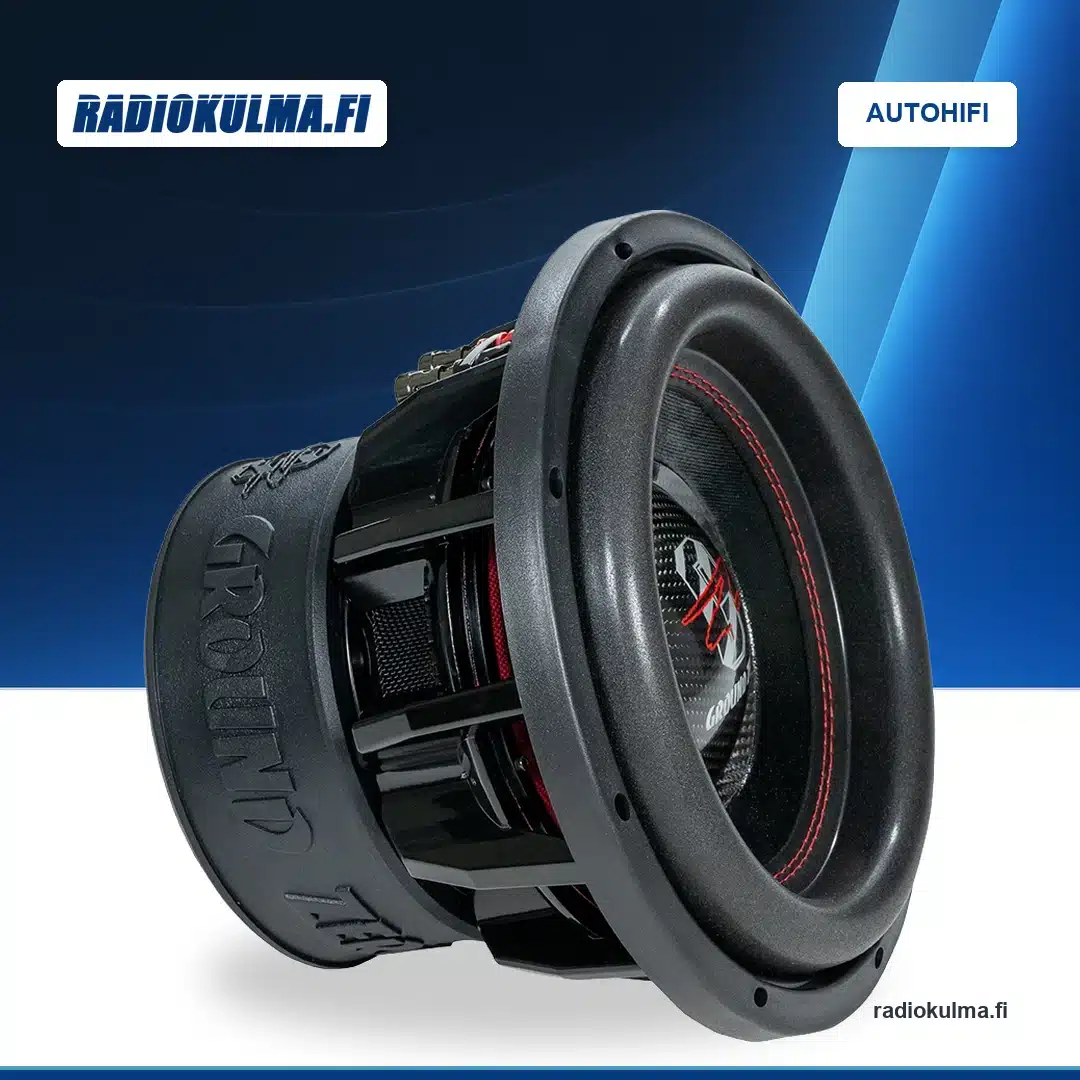

Ground Zero Hydrogen GZHW 25 10″ subwoofer
Kaksoispuhekelainen 10″ autosubwoofer järeään bassojärjestelmään: 1200 W RMS tehonkesto ja 33 litran refleksikotelosuositus.
Kokonaisarvio & soveltuvuus
Kotelon valinta ★★★★☆
33 l refleksikotelo tai suljettu kotelo: D1 27 l / D2 35 l netto. Suljetussa kotelossa tehonkesto rajoittuu.
Vahvistimen yhteensovitus ★★★★☆
D1- tai D2-versio ja puhekelojen kytkentä valitaan vahvistimen sallitun kuorman mukaan.
Asennus autoon ★★★★☆
Asennusaukko 238 mm ja asennussyvyys 178 mm. Varaa lisäksi tilaa takaosan ilmanvaihdolle.
Kokonaisarvio ★★★★☆
Sopii autohifiharrastajalle, joka haluaa 10″ Hydrogen-elementin suuren tehonkeston ja pystyy varaamaan refleksikotelolle 33 litraa nettotilaa.

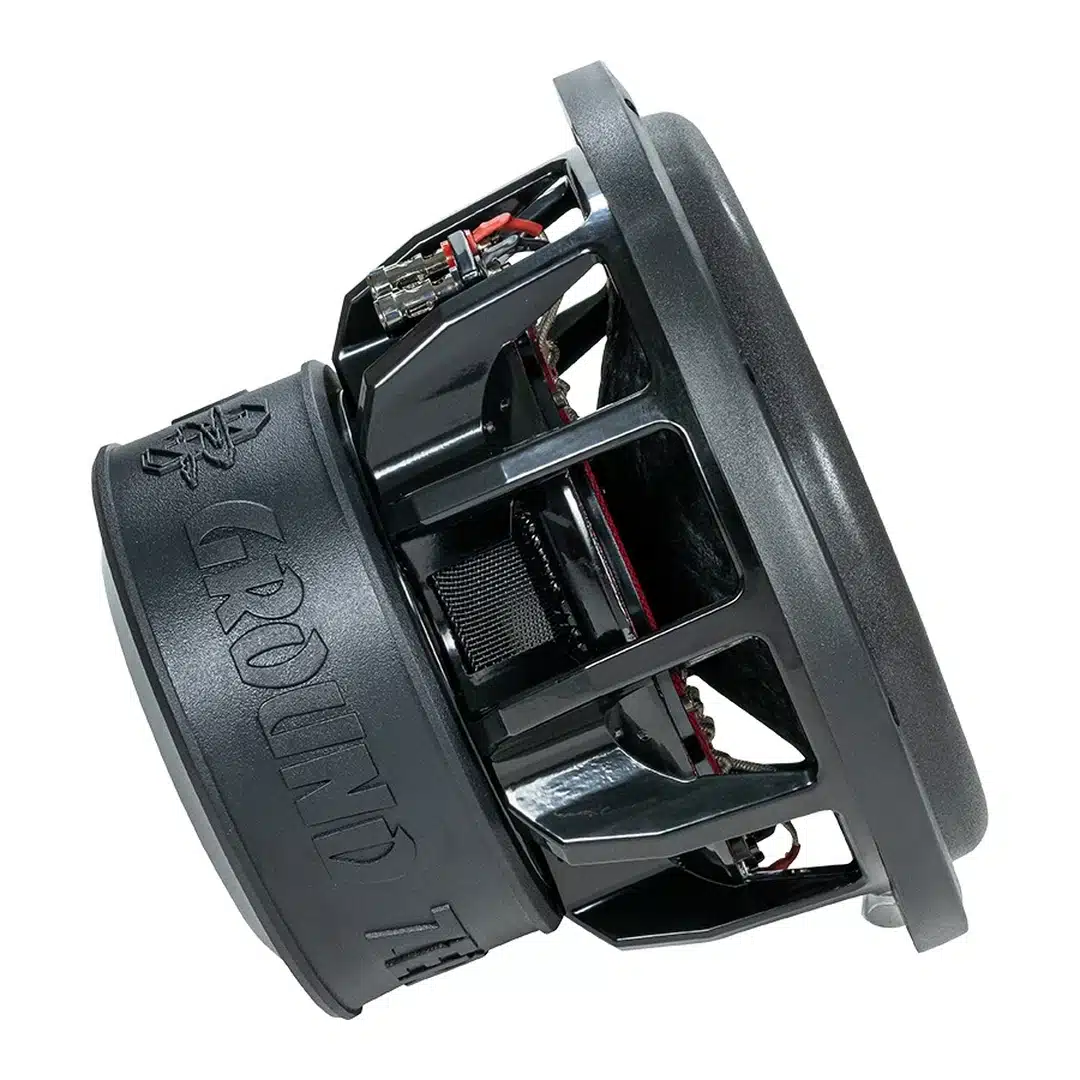

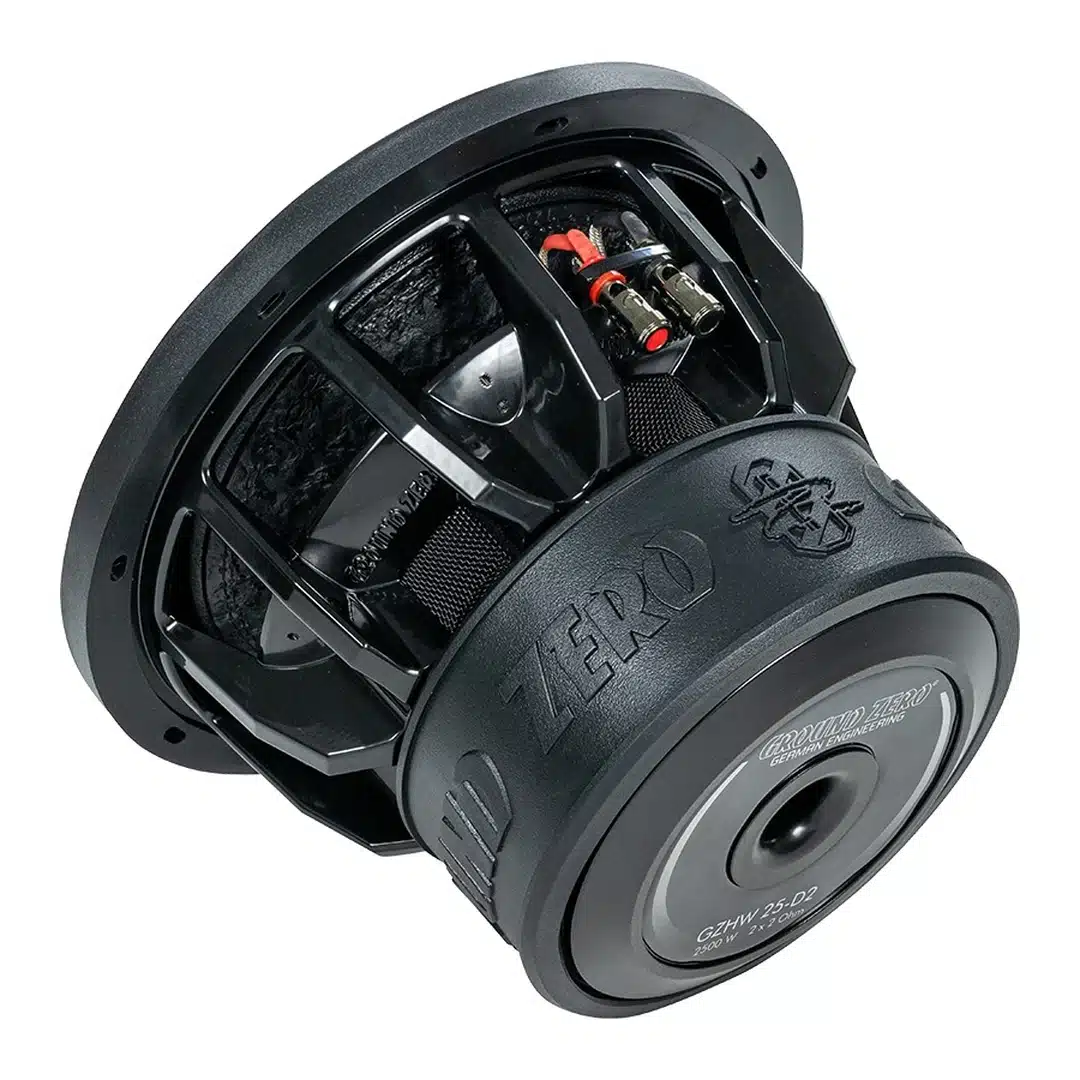

Avoin valurunko ja tuulettuva magneettirakenne
Mustaksi maalattu alumiinivalurunko tukee elementtiä, ja avoin rakenne jättää tilaa ilmanvaihdolle. Magneetti on kolmikerroksinen, ja kuparipuhekelan halkaisija on 63 mm / 2,5″. Varaa asennuksessa myös magneetin taakse vapaata tilaa jäähdytykselle.
Klippel-optimointi tukee rakenteen kehitystä
Hydrogen-sarjan tuotekehityksessä elementin toimintaa tutkitaan 10 tunnin Klippel-testauksessa, jossa käytetään jopa nelinkertaista tehoa nimelliseen tehonkestoon nähden. Mittauksilla etsitään rakenteen kehityskohteita jo suunnitteluvaiheessa. Kyse on tuotekehityksen koekuormituksesta; vahvistimen ja käytön mitoitus tehdään mallikohtaisten teho- ja kotelotietojen perusteella.
Kaksoispuhekela antaa kytkentävaihtoehtoja
D1-mallissa on kaksi 1 Ω puhekelaa ja D2-mallissa kaksi 2 Ω puhekelaa. Valinta ratkaisee, millainen kuorma vahvistimelle saadaan sarja- tai rinnankytkennällä. Molemmat puhekelat kytketään suunniteltuun kokonaisuuteen. Useamman elementin järjestelmässä kokonaiskuorma mitoitetaan erikseen.
| Rakenne ja teho | |
|---|---|
| Malli | GZHW 25 |
| Elementin nimelliskoko | 25 cm / 10″ |
| Tehonkesto RMS | 1200 W |
| SPL-teholukema | 2500 W; ei jatkuva RMS-tehonkesto |
| Puhekela | 63 mm, kupari |
| Impedanssi | D1: 2 × 1 Ω / D2: 2 × 2 Ω |
| Xmax (p2p) | 45 mm, huipusta huippuun |
| Vahvistimen tehoalue | 800–2500 W RMS valitulla kytkentäkuormalla; yläosa kilpailukäyttöön |
| Päivittäisen käytön vahvistinalue | 800–1800 W RMS; säädöt ja kotelo huomioitava |
| Asennusmitat | |
| Ulkohalkaisija | 274 mm |
| Asennusaukko | 238 mm |
| Asennussyvyys | 178 mm |
| Kotelosuositukset | |
| Refleksikotelo | 33 l netto |
| Refleksiportti | 100 mm (halkaisija) |
| Portin pituus | 300 mm |
| Suljettu kotelo, suositus | D1: 27 l / D2: 35 l netto; tehonkesto rajoittuu |
| Suljettu kotelo, vähimmäiskoko | D1: 10 l / D2: 19 l netto; alataajuustoisto ja tehonkesto rajoittuvat |
| T/S-parametrit D1 | |
| Re (puhekelat sarjassa) | 1,92 Ω |
| Fs | 40,3 Hz |
| Qms | 8,154 |
| Qes | 0,550 |
| Qts | 0,515 |
| Vas | 9,91 l |
| Mms | 307,2 g |
| Herkkyys | 83 dB |
| BL | 16,48 Tm |
| T/S-parametrit D2 | |
| Re (puhekelat sarjassa) | 3,85 Ω |
| Fs | 40,1 Hz |
| Qms | 7,508 |
| Qes | 0,632 |
| Qts | 0,583 |
| Vas | 12,72 l |
| Mms | 231,1 g |
| Herkkyys | 84 dB |
| BL | 18,83 Tm |
| Tuotetunnisteet | |
| GZHW 25-D1 EAN | 4037072027044 |
| GZHW 25-D2 EAN | 4037072027051 |
Käyttö- ja asennusvinkit
Kotelon mitoitus: Refleksikotelon lähtökohta on 33 l netto ja Ø 100 mm portti, jonka pituus on 300 mm. Suljetun kotelon suositukset ovat D1 27 l ja D2 35 l; tehonkesto rajoittuu. Nettotilavuus tarkoittaa kotelon toimivaa ilmatilaa: lisää sisätilavuuteen elementin, portin ja tukien syrjäyttämä tila ja huomioi ulkomitoissa seinämävahvuus.
Portin sovitus: Portin mitat ovat kotelosuunnittelun lähtökohta. Sovita lopullinen viritys autoon ja käyttötapaan; pidä portin aukko vapaana ja varaa tilaa elementin takaosan ilmanvaihdolle.
Vahvistin ja kytkentä: D1-version puhekelat ovat 2 × 1 Ω: rinnankytkentä muodostaa 0,5 Ω ja sarjakytkentä 2 Ω kuorman. D2-version 2 × 2 Ω puhekelat muodostavat vastaavasti 1 Ω tai 4 Ω kuorman. Päivittäisessä käytössä vahvistimen suuntaa-antava alue on 800–1800 W RMS valitulla kuormalla; laajemman tehoalueen yläpää kuuluu vaativaan kilpailukäyttöön.
Gain ja suodatus: Säädä gain tulosignaalin tasoon niin, ettei vahvistin leikkaa signaalia. Sovita alipäästösuodin etukaiuttimiin ja refleksikotelon subsonic-suojaus kotelon viritykseen; yhtä yleispätevää taajuusasetusta ei ole.
Sisäänajo: Yleisenä käyttöohjeena aloita maltillisella äänenvoimakkuudella ja nosta kuormitusta vähitellen noin 20–40 käyttötunnin aikana. Sisäänajo ei korvaa oikein mitoitettua koteloa, gain-säätöä, subsonic-suojausta, puhdasta vahvistinsignaalia tai riittävää virransyöttöä.
Kiinnitys ja johdotus: Tarkista 238 mm asennusaukko, 178 mm asennussyvyys ja takaosan ilmanvaihtotila. Kiinnitä kotelo tukevasti sekä mitoita virta- ja kaiutinkaapelit, sulakkeet ja auton virransyöttö valitun vahvistimen ja sen asennusohjeen mukaan.
