GAS MAD PB1-48 — SPL Raggarplanka lujaan soittoon

Saatavuus: Varastossa

299,00 €/kpl

Ilmainen toimitus yli 100 € tilauksiin!

GAS MAD PB1-48 — SPL Raggarplanka lujaan soittoon
Raggarplanka, joka tuo paljon ääntä helposti: 4×8” midit, 2 torvidiskanttia ja AST-terminaali aktiivikytkentään. Kytke vahvistimeen ja soita LUJAA!!!!

• Valmis kokonaisuus kovaan soittoon – Tehonsieto 380W rms / 760W max, 2 + 2 Ω, vaste 90–20 000 Hz
• AST-liitin – mahdollistaa aktiivisen bi-amp-kytkennän helposti
• Korkea herkkyys (97 dB) – paljon ääntä pienemmälläkin teholla
• MDF-runkoinen kotelo ja slot-portti – virtaava ilmanvaihto, vähemmän säröä
• Jakosuotimen suojaus diskanteille – turvaa myös aktiivikäytössä

Tuotetiedot

GAS MAD PB1-48 — SPL Raggarplanka lujaan soittoon

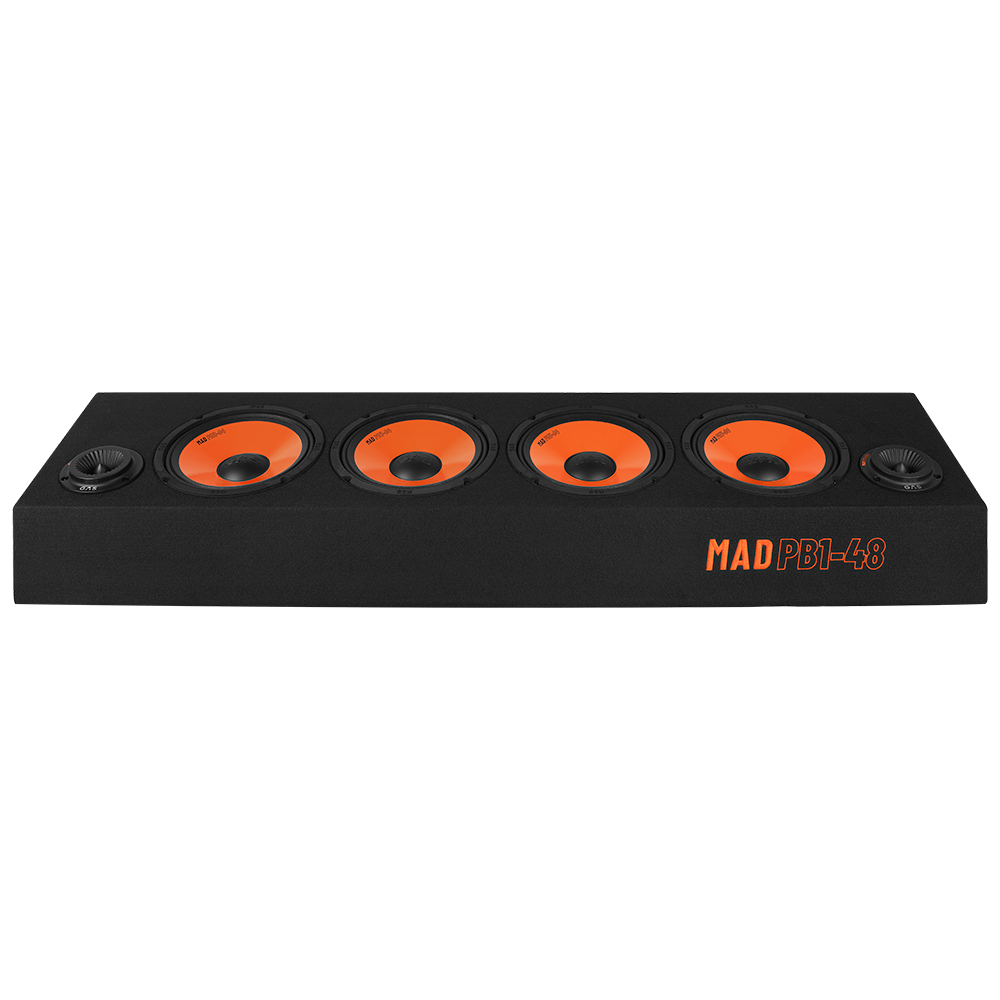

GAS MAD PB1-48 on “raggarplanka”, joka on tehty soimaan kovaa – ja helposti. Kotelossa on neljä 8” PM1-84 SPL-midielementtiä ja kaksi 1” PT1-254 torvidiskanttia.

Uusi AST (Active Smart Terminal) antaa mahdollisuuden käyttää koteloa passiivina yhdellä vahvistimella tai poistamalla AST-sillan, kytkeä midit ja diskantit erillisille vahvistinkanaville aktiivisäädettäväksi. Tämä parantaa sekä äänenpainetta että hallittavuutta: voit säätää mideille ja diskanteille omat tasot ja suodatukset sekä varmistaa, että jokainen elementti saa optimaalisen tehon.

Kotelon slot-portti on suunniteltu suuren ilmanvirtauksen ehdoilla, jolloin sointi säilyy kontrolloituna vaikka nuppi kääntyy kaakkoon. Made to play LOUD.

Vahvistinsuosituksemme — Nelikanavainen GAS autovahvistin

GAS MAD A2-85.4 — 4 × 85 W
Hyvä tehovara ja moderni A2-sarjan esiaste, soveltuu SPL käyttöön, suojapiirit (ylikuorma/ylikuumeneminen/oikosulku). Sopii hyvin PB1-48:n bi-amp-aktiivikytkentään.

GAS MAD A1-70.4 — 4 × 70 W
Edullisempi vaihtoehto kevyempään soittoon. A2-85.4 on suosituksemme SPL-painoitteiseen soittoon.

Miksi 4-kanavainen?

PB1-48:n AST-liitin mahdollistaa midien ja torvidiskanttien erottamisen aktiivikäyttöön poistamalla AST-sillan. Tällöin kuormat ovat 2 Ω (midit/puoli) ja 4 Ω (diskantit/puoli), joten nelikanavainen pääte on luontevin (L/R midit + L/R diskantit).

Ohjeet bi-amp kytkentää 4-kanavaisella GAS vahvistimella

1. Irrota AST-sillat PB1-48:n terminaalista (active mode). Tweeterien sisäinen suojakonkka jää silti suojaksi.

2. Kanavajärjestys A2-85.4:
CH1 → Mid vasen (2 Ω) — CH2 → Mid oikea (2 Ω) — CH3 → Tweeter vasen (4 Ω) — CH4 → Tweeter oikea (4 Ω).

3. Suotimet vahvistimesta/DSP:
- Midit (CH1–CH2):HPF 100 Hz; halutessasi lisää LPF 4 kHz (Opt.2, midit soivat ~100 Hz – 4 kHz).
- Diskantit (CH3–CH4): HPF 4 kHz (Opt.2). Vaihtoehtoisesti FULL (Opt.1), jolloin sisäinen 7 kHz/6 dB suodin suojaa, mutta Opt.2 antaa paremman hallinnan.
- Varoitus: Älä käytä midikanavilla FULL-asetusta äläkä laske HPF:ää alle suosituksen.

4. Gainit & tasot: Aloita gainin säätö matalimmalta tasolta, säädä ohjelmalähde lähelle maksimiäänenvoimakkuutta, nosta gainia varovasti kunnes balanssi on kunnossa; vältä säröytymistä.

Virtapuoli & johdotus (tiivistetty ohje)

Virtakaapeli: vähintään 25 mm² (SPL-painotteinen käyttö). Pääsulake mahdollisimman lähelle akkua; runko-maa samaa kaapelivahvuutta.
Signaali: lyhyet RCA:t, tarvittaessa linjataso DSP:ltä.
Kiinnitys: käytä PB1-48:n mukana tulleita kiinnikkeitä (2 kpl/puoli).

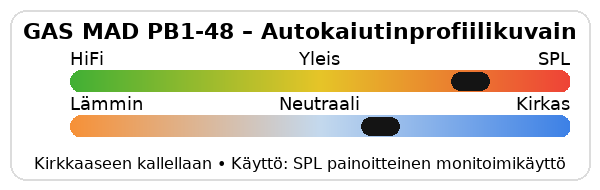

GAS MAD PB1-48 ääniprofiili: Kirkkaaseen kallellaan – energinen, läpitunkeva keski- ja yläalue, suunniteltu kantamaan ääni pitkälle ulkotapahtumissa ja cruisingissa. Soveltuu jokapäiväiseen kuunteluun äänenpainepainotuksella.

Lue lisää

Sulje

Ominaisuudet

GASin AST-liitin on tämän paketin salainen ase. Passiivikäytössä kytket vain plussat ja miinukset kuten ennenkin. Kun haluat lisää kontrollia, poista AST-sillat: midit ja torvidiskantit saavat omat kanavansa/oman ohjauksensa vahvistimelta, ja voit määritellä jakosuodatukset DSP:stä tai vahvistimen suotimista. Diskanteissa on lisäksi oma suojakondensaattori, joka jää aktiivikäytössäkin kaiuttimen turvaksi – fiksu detalji SPL-käyttöön.

PM1-84 on nopea, kevytrakenteinen 8″ SPL-midrange, joka on tehty puskemaan ääntä eteenpäin ja leikkaamaan läpi taustamelun. PT1-254 on torvidiskantti, jonka alumiinikalvo ja metallirunko pitävät särön kurissa kovillakin tasoilla. Yhdistelmä tuottaa aggressiivisen, kirkkaan ja läpitunkevan esityksen – juuri sen mitä cruisingeihin usein haetaan.

Kotelo on MDF-levyä ja varustettu slot-portilla. Slot-portin idea on kasvattaa ilmavirtaa ja vähentää virtauksesta syntyvää häiriöääntä sekä kompressiota, jolloin saat siistimmän keskiäänen myös kovalla äänenpaineella.

Kiinnikkeet ja ruuvit tulevat paketissa, jotta laatikko saadaan sidottua autoon turvallisesti – tärkeä seikka, kun soitetaan lujaa ja kuljetetaan painavaa koteloa tavaratilassa.

Lisätiedot

Käyttöympäristö: auton tavaratila/pakettiauto/ATV/vene/työtila – kunhan leveys riittää (kotelon pituus 1102 mm).
Bassot: PB1-48 alkaa toistaa ~90 Hz:stä ylöspäin. Matalammat taajuudet vaativat erillisen subwooferin.
Aktiivisuodatukset (valmistajan suositukset): Midit ylipäästö 100 Hz (alipäästö 4 kHz optio), Diskantit ylipäästö 4 kHz.

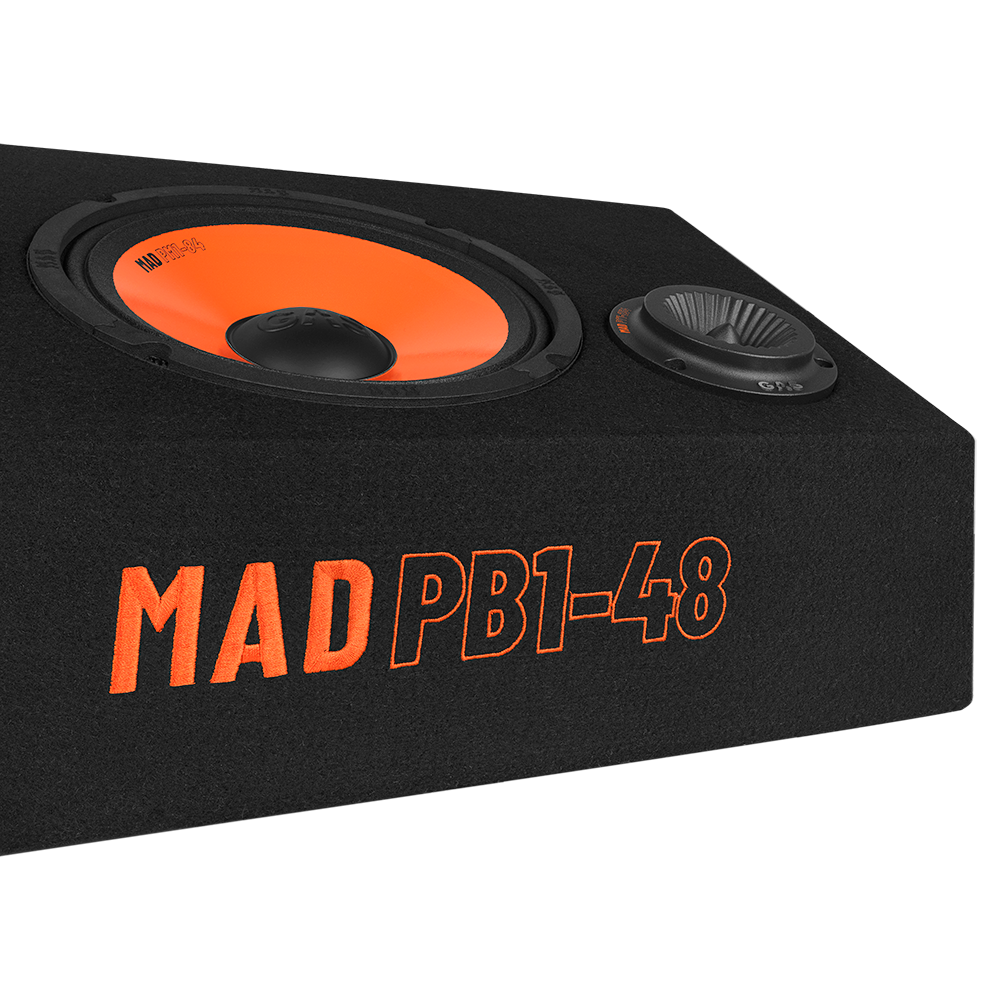

Lähikuvassa 8” PM1-84 SPL midielementti ja PT1-254 torvidiskantti.

GAS MAD PB1-48 – raggariplanka

Lisätiedot

Tekniset tiedot ja asennus- ja käyttövinkit

Ominaisuus	Arvo
Tyyppi	Valmis SPL-kaiutinkotelo (raggariplanka)
Konfiguraatio	4 × 8” midit (PM1-84) + 2 × 1” torvidiskantti (PT1-254)
Nimellisimpedanssi	2 + 2 Ω
Herkkyys	97 dB
Tehonkesto (RMS / Max)	380 W / 760 W (kokonaisuus)
Taajuusvaste	90–20 000 Hz (kokonaisuus)
Diskanttien passiivisuodin	High-pass 6 dB @ 7 kHz (sisäinen), suojakondensaattori
Suositellut aktiiviasetukset	Midit HPF 100 Hz (LPF 4 kHz optio); diskantit HPF 4 kHz
Kotelo	MDF, slot-portti
Mitat (LxKxS)	1102 x 236 x 263 mm

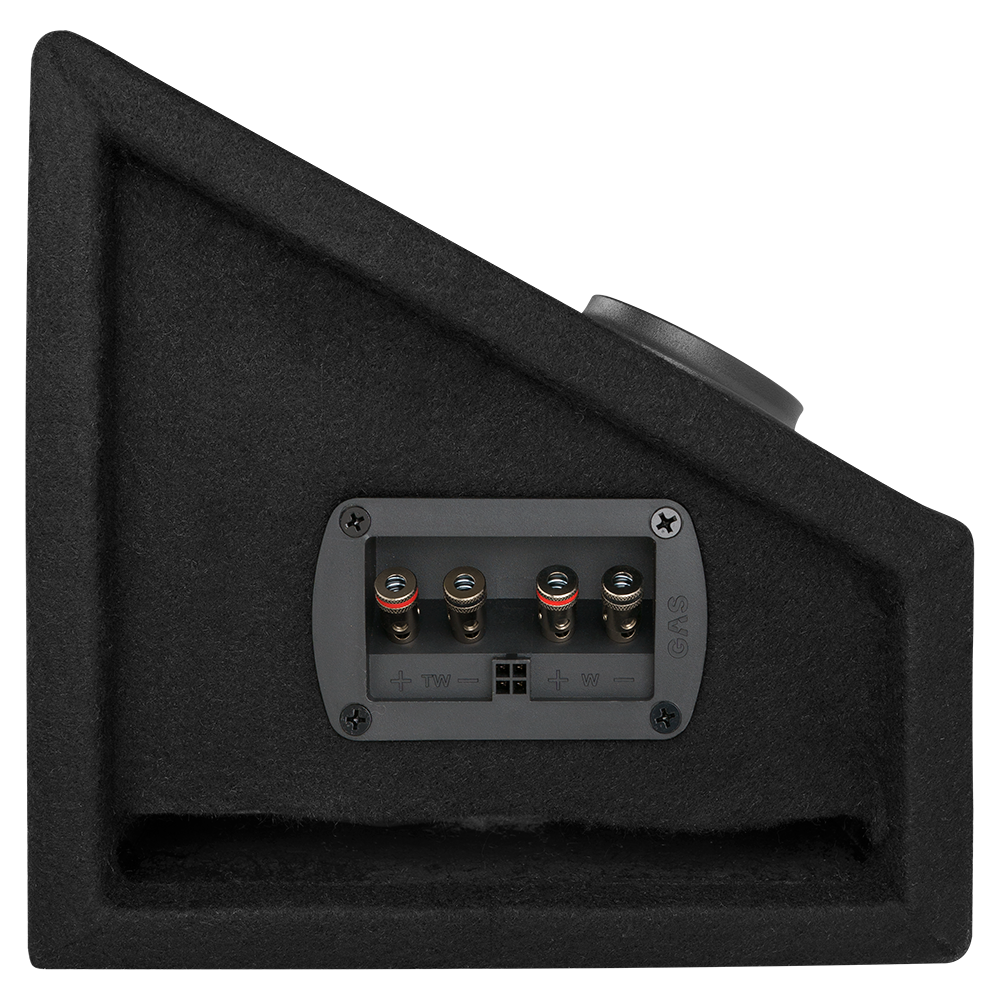

Liitännät	AST Active Smart Terminal (passiivi/aktiivi, bi-amp)
Paketissa	Kotelo, 4 kpl kiinnikkeitä, 8 kpl ruuveja, 2 kpl AST-siltaplugia, manuaali

Asennus- ja käyttövinkit

Virta, sulakerasia ja kaapelointi – Valitse lisävahvistimelle auton tehokapasiteettiin sopiva virtakaapelointi (esim. 25–35 mm² SPL-käytössä) ja sulakerasia lähelle akkua. Hyvä maadoitus on yhtä tärkeä kuin plusjohto.

Asennus ja kiinnitys
– Kotelon tulee olla tukevasti kiinnitettynä: käytä paketin 4:ää kiinnikettä ja ruuveja kotelon kiinnittämiseen, jotta kotelo ei pääse liikkumaan äkkijarrutuksissa. Sijoita kotelo niin, että liitinpaneeliin pääsee käsiksi (AST-siltojen irrotus/kiinnitys).

Suodinasetukset (valmistajan suositus aktiivikytkennässä)
– Midit: Ylipäästö 100 Hz; vaihtoehtoisesti rajaa yläpäätä alipäästöllä 4 kHz.
– Diskantit: Ylipäästö 4 kHz (vaihtoehto 2; vaihtoehto 1 käyttää vain sisäistä passiivisuodinta).
– Älä laske midien ylipäästöä alle suosituksen äläkä käytä FULL-asetusta – riskinä elementtivaurio.

Käyttövinkit SPL/arkikäyttö
– Tämä kotelo ei toista varsinaista bassoa: yhdistä subwooferiin (esim. 12–15”) ja säädä jakotaajuus ~90–120 Hz. Näin saat ulos sekä potkun että kantavan yläpään.
– Tasapainota midien ja diskanttien gainit: matalampi diskanttitason säätö tekee soinnista miellyttävämmän pidemmillä kuuntelusessioilla.
– Aja elementit sisään maltillisilla tasoilla ~10–15 h ennen ensimmäisiä täyskaasukuunteluita.

Huolto
– Tarkista kiinnitykset säännöllisesti. Pidä liittimet ja AST-sillat puhtaina. Jos äänessä kuuluu säröä, tarkasta kaapelointi, polariteetit ja gainit ennen kuin nostat tehoa.

LLM Facts (YAML)

brand: GAS Audio Power
model: MAD PB1-48
title: GAS MAD PB1-48 raggariplanka
category: car_audio_spl_loaded_enclosure
configuration: 4x8in midrange + 2x1in horn tweeters
rms_w: 380
max_w: 760
freq_response_hz: "90-20000"
nominal_impedance_ohm: "2+2"
sensitivity_db: 97
enclosure_material: MDF with slot port
drivers_mid:
model: PM1-84
size_in: 8
rms_w: 70
max_w: 140
response_hz: "90-10000"
sensitivity_db: 93
drivers_tweeter:
model: PT1-254
size_in: 1
rms_w: 50
max_w: 100
response_hz: "2000-20000"
crossover:
passive_tweeter: "HP 6 dB @ 7 kHz"
active_recommendations:
mids_hpf_hz: 100
mids_lpf_hz: 4000
tweeter_hpf_hz: 4000
ast_terminal: true
dimensions_mm:
A: 236
B: 235
C: 236
D: 1102
E: 268
F: 108
in_the_box: [enclosure, brackets x4, screws x8, AST connectors x2, manual]
