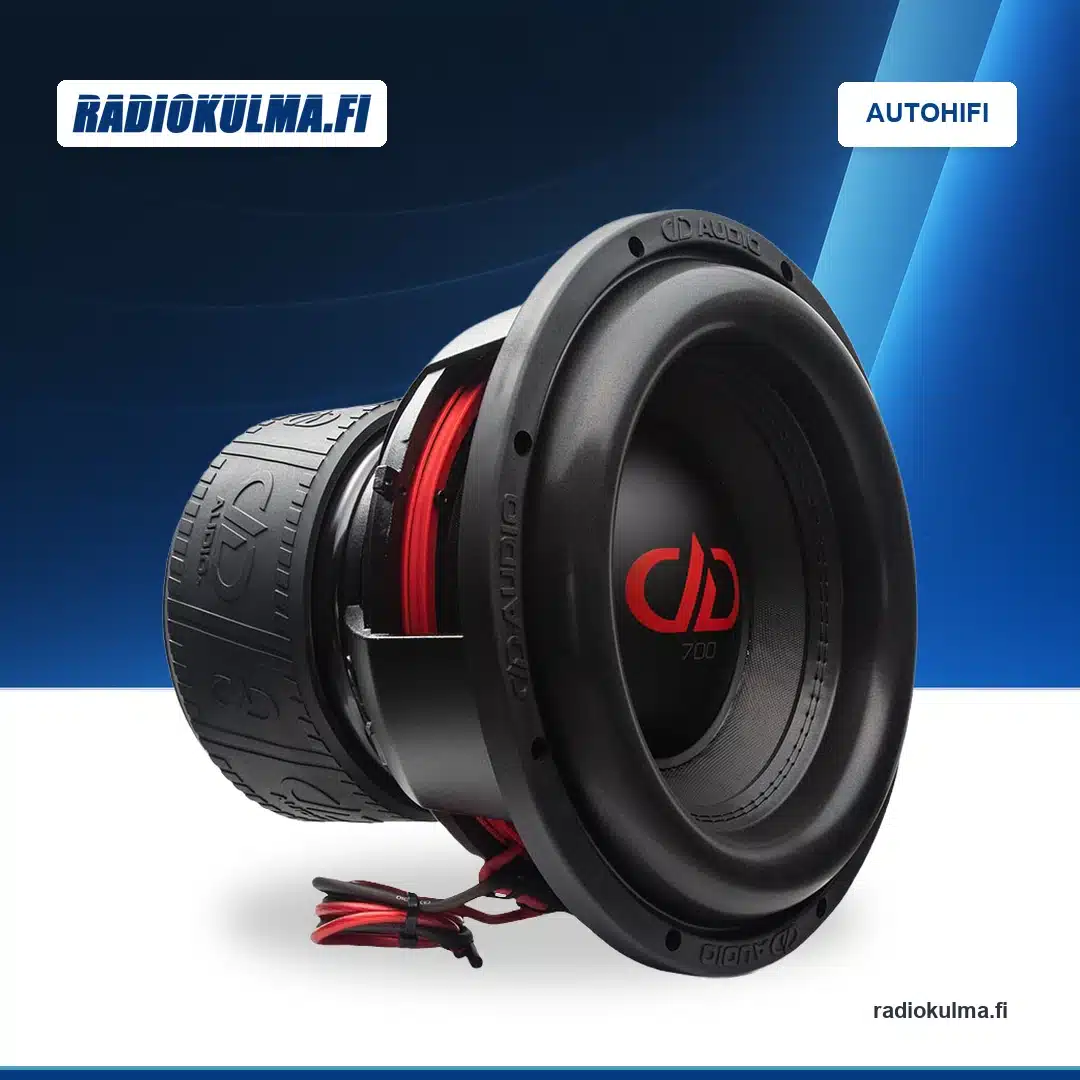

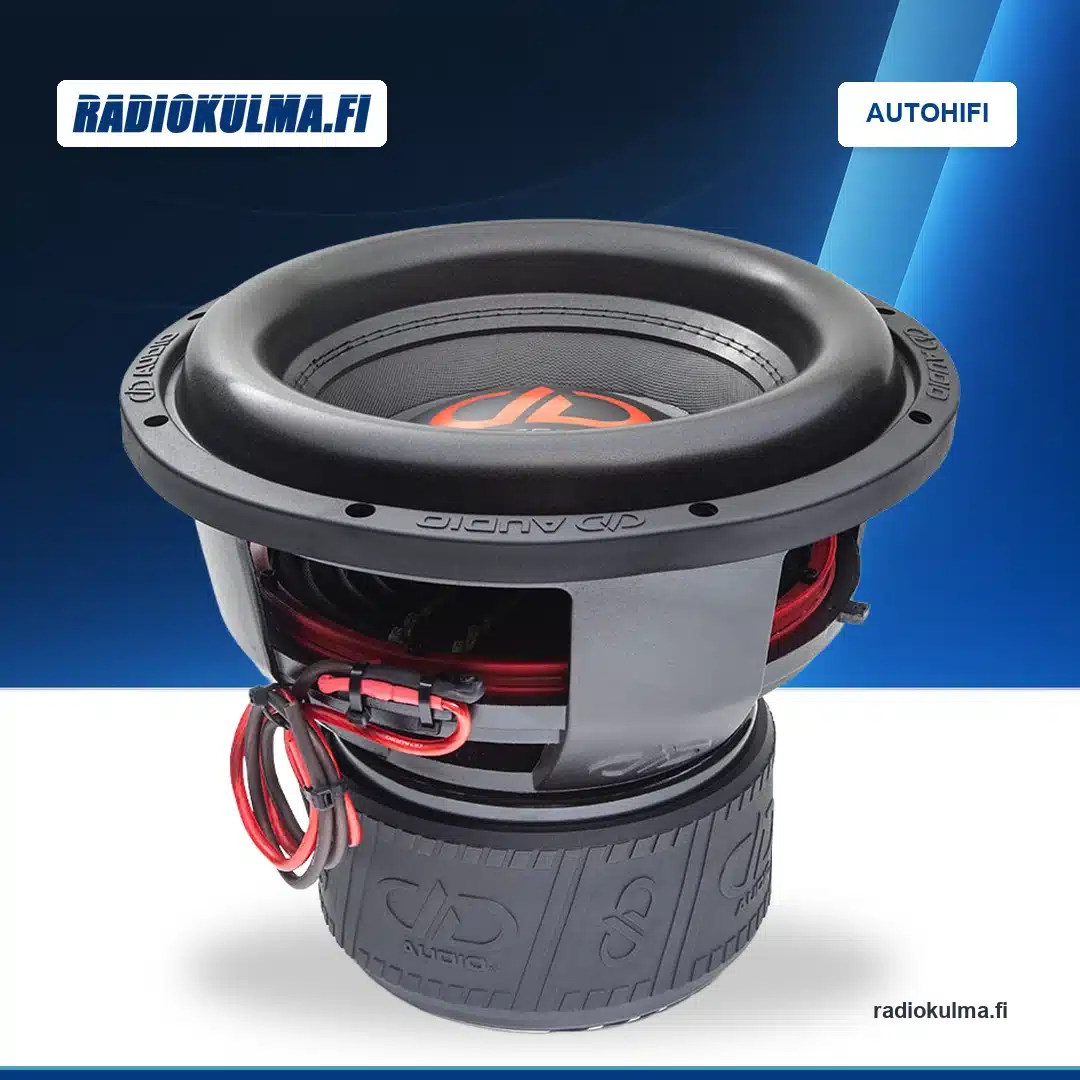

DD AUDIO 712g – 12″ Autosubwoofer D2 / D4
Rakenna voimakas bassojärjestelmä 2000 W RMS:n tehonkestolla ja pitkällä liikeradalla. Valitse vahvistimeesi sopiva 2 × 2 ohmin D2 tai 2 × 4 ohmin D4.
Kokonaisarvio & soveltuvuus
Suuritehoinen bassojärjestelmä ★★★★★
2000 W RMS:n tehonkesto ja 30 mm:n liikerata tukevat järeää bassototeutusta.
Vahvistimeen sovittaminen ★★★★☆
D2 ja D4 antavat eri kuormavaihtoehdot; valinta edellyttää vahvistimen kuormankeston tarkistamista.
Refleksikotelon toteutus ★★★★☆
Valmistaja suosittelee noin 49,6–85 litran koteloa per elementti, tämä on otettava huomioon mitoitettaessa koteloa.
Kokonaisarvio ★★★★☆
Vahva valinta järeään autohifijärjestelmään, kun vahvistin, kotelo ja virtajärjestelmä mitoitetaan samalle tasolle.
Pitkä liikerata – tilaa kartion liikkeelle
30 mm:n Xmax tarkoittaa lineaarista liikettä lepoasennosta yhteen suuntaan. Se ei ole edestakaisen liikkeen yhteismitta eikä lupaus tietystä äänenpaineesta. Jätä kartion ja yläripustuksen eteen tilaa myös asennuksen valmistuttua: verhoilu, tavarat tai mahdollinen suojarakenne eivät saa osua liikkuviin osiin.
Hallittu liike – uudistettu magneettirakenne
G-version pidempi puhekela, paksumpi magneettipiirin ylälevy ja syvempi magneettirako on yhdistetty järeämpään magneettikokoonpanoon. Rakenne tukee puhekelan ohjausta pitkällä liikeradalla ja lämmön siirtymistä pois kelalta. Magneettirako tarkoittaa tässä sitä kapeaa tilaa, jossa puhekela liikkuu magneettikentässä.
Tukea liikkuville osille – kaksinkertainen tikkaus
Korkea yläripustus on kiinnitetty kartioon kaksinkertaisella tikkauksella. Kartion reunalla näkyvä joustava yläripustus ja rungon sisällä oleva monikerroksinen alaripustus ohjaavat liikettä yhdessä. Alaripustuksen tehtävä on pitää puhekela keskitettynä; sitä ei pidä sekoittaa elementin ulkoreunan tiivisteeseen tai kotelon kiinnityskaulukseen.

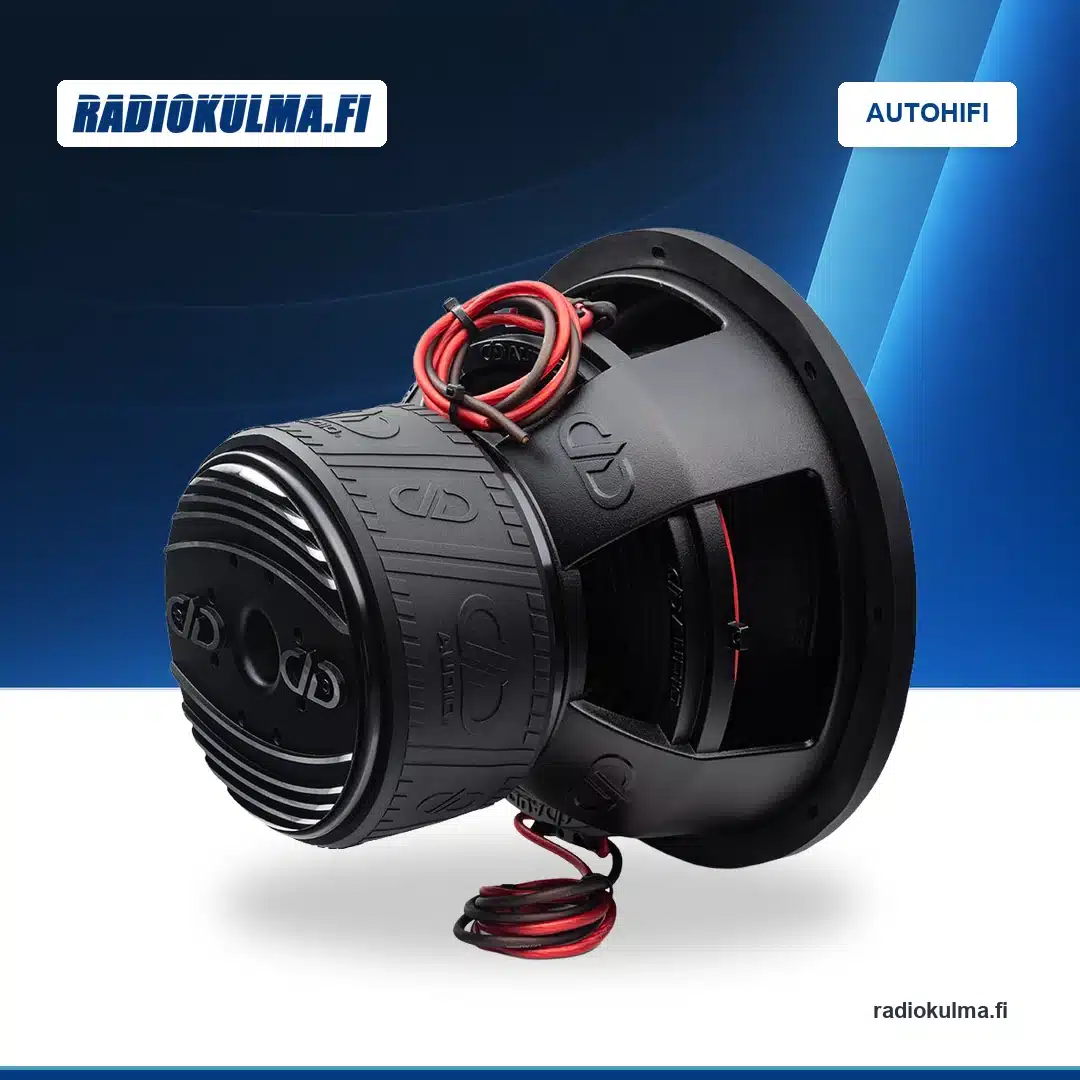

Lämmönhallintaa – alumiinirunko ja jäähdytysrakenteet
Valualumiinirungossa on magneettipiirin ylälevyyn liittyvä jäähdytysrakenne, ja magneettipuolella on erillinen alumiininen jäähdytysosa. Puhekelan halkaisija on 76,2 mm; tämä mitta ei tarkoita kelan pituutta. Jäähdytysratkaisut eivät poista ilmanvaihdon tarvetta, joten magneetin takana olevia aukkoja ei peitetä kotelon seinällä tai vaimennusmateriaalilla.
Kotelo osaksi kokonaisuutta – nettotilavuus ratkaisee
Suositeltu refleksikotelon nettotilavuus on noin 49,6–85,0 litraa yhdelle elementille. Nettotilavuus on koteloon jäävä toimiva ilmatila sen jälkeen, kun elementin, kanavan ja tukien viemä tila on vähennetty. Elementti vie kotelon sisältä noin 5,1 litraa. Siksi kotelon sisämitoista laskettu tilavuus on suurempi kuin tavoiteltu nettotilavuus. Refleksikanavan poikkipinta, pituus ja viritystaajuus ratkaistaan yhdessä, eivät pelkän litramäärän perusteella.
Tekniset arvot ymmärrettävästi – apua kotelosuunnitteluun
Fs kuvaa elementin omaa resonanssitaajuutta vapaassa ilmassa, ei valmiin kotelon alinta toistotaajuutta. Vas puolestaan kuvaa ripustuksen joustavuutta vastaavana ilmatilavuutena, eikä se ole kotelosuositus. Qms, Qes ja Qts kuvaavat mekaanista, sähköistä ja kokonaisvaimennusta. Nämä ovat kotelosuunnittelun lähtötietoja, eivät äänenlaadun arvosanoja. Valmiin toteutuksen toiminta riippuu lisäksi kotelosta, auton akustiikasta ja säädöistä.
Tekniset tiedot ja käyttö- ja asennusvinkit
Malli ja muunnelmat
| Malli | DD AUDIO 712g |
| Pää-SKU | 712g |
| Nimelliskoko | 30,5 cm |
| D2-muunnelma | 712g-D2 – 2 × 2 ohm |
| D4-muunnelma | 712g-D4 – 2 × 4 ohm |
Tehonkesto ja liikerata
| Jatkuva tehonkesto | 2000 W RMS |
| Huipputehonkesto | 4500 W |
| Puhekelan halkaisija | 76,2 mm |
| Lineaarinen liikepoikkeama (Xmax) | 30 mm yhteen suuntaan lepoasennosta |
Asennusmitat
| Rungon ulkohalkaisija | noin 320,7 mm |
| Ulkohalkaisija tiivisteen kanssa | noin 327,0 mm |
| Asennusaukon halkaisija | noin 288,9 mm |
| Asennussyvyys | noin 244,5 mm |
| Magneettirakenteen halkaisija | noin 192,1 mm |
| Magneettirakenteen korkeus | noin 117,5 mm |
Kotelo
| Kotelotyyppi | Refleksikotelo |
| Suositeltu nettotilavuus | noin 49,6–85,0 l / elementti |
| Elementin kotelosta viemä tilavuus | noin 5,1 l |
Kotelosuunnittelun lähtöarvot
| Resonanssitaajuus (Fs) | 32 Hz |
| Mekaaninen hyvyysluku (Qms) | 4,382 |
| Sähköinen hyvyysluku (Qes) | 0,474 |
| Kokonaishyvyysluku (Qts) | 0,428 |
| Ripustuksen joustavuutta vastaava ilmatilavuus (Vas) | 25,44 l |
Yhden elementin kytkentävaihtoehdot
| D2, puhekelat rinnakkain / sarjassa | 1 ohm / 4 ohm |
| D4, puhekelat rinnakkain / sarjassa | 2 ohm / 8 ohm |
Asennusmitat ja kotelotilavuudet on muunnettu metrijärjestelmään ja pyöristetty. Tarkista aukon lopullinen sovitus itse elementistä ennen kotelolevyn työstämistä.
Käyttö- ja asennusvinkit
Vahvistimen valinta: Tarkista jatkuva lähtöteho valitulla kuormalla sekä vahvistimen sallimat kytkennät. Pienempi ohmiluku ei itsessään paranna ääntä, eikä vahvistimen vähimmäiskuormaa saa alittaa.
Kotelon rakentaminen: Laske tilavuus sisämitoista ja vähennä elementin, refleksikanavan ja tukien viemä tila. Tee rakenteesta jäykkä ja saumoista tiiviit, jotta ilma kulkee suunniteltua refleksikanavaa pitkin.
Kiinnitys ja vapaa tila: Kiinnitä kotelo autoon tukevasti ja tue elementti asennuksen aikana rungosta, ei kartiosta tai johdoista. Varaa asennussyvyyden lisäksi tilaa johdoille ja magneetin takaosan ilmanvaihdolle.
Tuloherkkyyden säätö: Sovita vahvistimen tuloherkkyys eli gain soittimen lähtötasoon vahvistimen ohjeen mukaisesti. Gain ei ole lisätehon säädin; vältä säröytynyttä signaalia ja aloita maltillisella äänenvoimakkuudella.
Suodatus: Sovita alipäästösuodin muun kaiutinjärjestelmän toistoon ja käytä refleksikotelon viritykseen sovitettua alimpia taajuuksia vaimentavaa suodatinta eli subsonic-suodatinta. Yleispätevää tarkkaa hertsiasetusta ei voi valita ilman kotelon ja vahvistimen tietoja.
Virtajärjestelmä: Mitoita virtakaapelit, maadoitus ja sulakkeet vahvistimen ohjeen sekä kaapelipituuden mukaan. Suuritehoisessa autohifijärjestelmässä myös akun ja latausjärjestelmän riittävyys arvioidaan kokonaisuutena, eikä pelkkä suurempi elementti korjaa jännitehäviöitä.
Käyttöönotto: Aloita maltillisella kuuntelulla, tarkista liitokset ja seuraa mahdollisia ylimääräisiä ääniä. Raskaasti ripustetulle subwooferille noin 20–40 tunnin asteittain lisääntyvä käyttö on yleinen sisäänajon suuntaa-antava ohje, ei tämän mallin määrätty vaatimus; se ei korvaa oikeaa koteloa, puhdasta signaalia tai asianmukaisia säätöjä.
