Phoenix Gold ZRBTHD — Bluetooth-äänivastaanotin autoon

Phoenix Gold ZRBTHD on kompakti Bluetooth-äänivastaanotin, joka muuttaa minkä tahansa RCA-sisääntulolla varustetun vahvistimen langattomaksi.

Qualcomm QCC3034 -piiri, Bluetooth 5.0 ja A2DP-profiili varmistavat varman yhteyden, kun taas aptX HD -koodekki mahdollistaa 24-bittisen, 48 kHz näytteenotolla toistettavan HD-tasoisen äänen Android-laitteista. AAC-tuki huolehtii laadukkaasta äänestä iOS-ympäristössä, ja peruskoodekit (SBC) pitävät yhteensopivuuden universaalina.

Laitteen 4 V:n RCA-lähtö tarjoaa vahvistimelle vahvan signaalitason, joka pienentää kohinan mahdollisuutta ja parantaa dynamiikkaa pitkissäkin signaalivedoissa (suositus: hyvin suojatut RCA-kaapelit).

ZRBTHD on suunniteltu asennusystävälliseksi: käyttöjännitealue 6–32 V kattaa sekä 12 V että 24 V -järjestelmät, virrankulutus on vain noin 60 mA, ja mukana on erillinen 12 V remote-ulostulo (10 mA) vahvistimen herättämiseksi. Remote kytkeytyy päälle vasta, kun Bluetooth-pari on muodostettu, mikä ehkäisee vahvistimen turhaa päälläoloa.

IP68-tiivistys mahdollistaa sijoittamisen tavaratilaan, kojelaudan sisään tai muihin vaativiin asennuspaikkoihin, kunhan antennin suuntaus ja asennuspaikka tukevat yhteyden kantamaa (tyypillisesti 10+ metriä).

Äänenlaadullisesti ZRBTHD on poikkeuksellisen neutraali: mitattu taajuusvaste on tasainen 6 Hz – 20 kHz (-3 dB), signaali-kohinasuhde on 109 dB, harmoninen kokonaissärö (THD) vain 0,05 % ja kanavien välinen erottelu (crosstalk) 100 dB. Nämä arvot tuntuvat ilmenevät käytännössä puhtaana ja läpikuultavana toistona, jossa hiljaisetkin detaljit välittyvät.

Käyttöönotto on simppeliä: maadoitus (musta), +12 V ACC-virta (punainen) ja REM OUT (sininen) kytketään ohjeen mukaan, RCA-lähtö liitetään vahvistimeen ja puhelin paritetaan laitteen “ZRBTHD” kanssa.

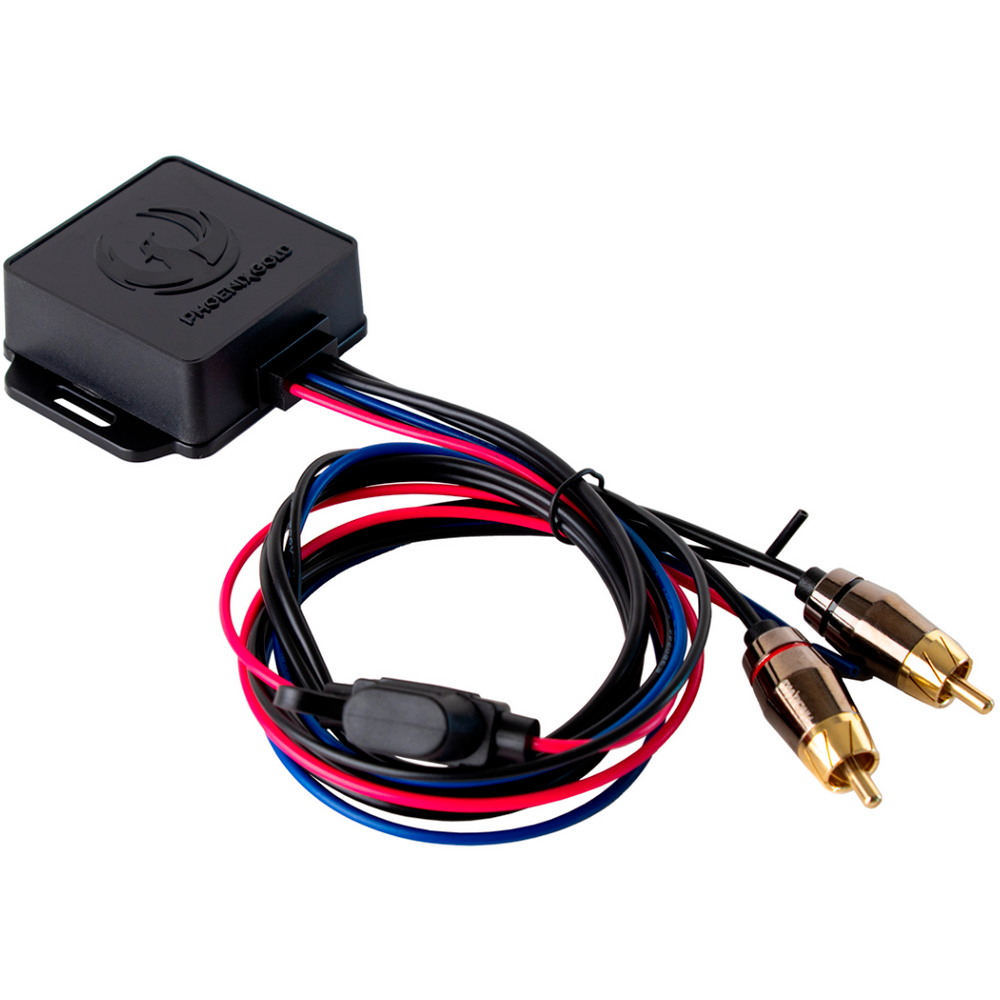

Moduulin pienikokoinen runko (67 × 52 × 21 mm) ja 0,75 mm² johdot (pituus noin 50 cm) helpottavat siistiä johdotusta.

Suosittelemme lisäämään virtajohtoon 1 A sulakkeen sulakerasiaan mahdollisimman lähelle virtalähdettä.

Asennus ja vinkit

• Virta ja suojaus: Kytke punainen johto ajon aikaiseen ACC-syöttöön (virtalukolta tuleva kytketty +12 V). Lisää 1 A sulake mahdollisimman lähelle virtapistettä. Ground (musta) kiinnitetään puhtaaseen korimaahan – poista maali ja kiristä huolellisesti.

• Remote-ulostulo: Sininen REM OUT (12 V DC, 10 mA) ohjaa vahvistimesi herätettä. Jos ketjussa on useita laitteita, ohjaa heräte erillisen releen kautta.

• Sijoittelu ja kantama: Parhaan kantaman (10+ m) saat, kun runko ei jää paksujen metallipintojen taakse. Vältä suoraa läheisyyttä suurivirtaisten johtojen kanssa (laturit, älyvahvistimet).

• RCA-reititys: Käytä suojattuja RCA-kaapeleita ja vedä ne etäällä virtakaapeleista. 4 V lähtö sallii vahvistimen gainin pitämisen matalana, mikä vähentää kohinaa.

• Paritus: Nimi näkyy laitteessa “ZRBTHD”; parituksen jälkeen yhteys muodostuu automaattisesti. Poista vanhat paritukset, jos yhteys ei muodostu.

 brand: Phoenix Gold model: ZRBTHD title: Premium Bluetooth-äänivastaanotin 4 V RCA-lähdöllä (IP68) category: autohifi lisälaite / bluetooth-vastaanotin chipset: Qualcomm QCC3034 bt_version: 5.0 profiles: A2DP codecs: [aptX, aptX HD, AAC, SBC] sample_rate_khz: 48 bit_depth: 24 rca_output_voltage_v: 4 s_n_ratio_db: 109 thd_pct: 0.05 crosstalk_db: 100 freq_response_hz: "6–20000 (-3 dB)" remote_out: "12 V DC, 10 mA; aktivointi parin muodostuttua" ip_rating: IP68 supply_voltage_v: "6–32" current_draw_ma: 60 fuse_a: 1 wires: "≈50 cm, 0.75 mm²" range_m: "10+" dimensions_mm: "67 × 52 × 21" weight_g: 70 what_in_box: ["ZRBTHD-moduuli", "pikaohje"]
