IMG STAGELINE SAM-200D 200 W D-luokan subwoofer-vahvistinmoduuli.

IMG STAGELINE SAM-200D subwoofer vahvistin 200W

Name: IMG STAGELINE SAM-200D subwoofer vahvistin 200W
Brand: Monacor
SKU: SAM-200D
Price: 250.00 EUR
Availability: InStock

Saatavuus: Varastossa

250,00 €/kpl

Ilmainen toimitus yli 100 € tilauksiin!

IMG STAGELINE SAM-200D subwoofer vahvistin 200W
SAM-200D on kompakti ja upotettava 200 W D-luokan vahvistinmoduuli subwooferille. Monipuoliset säädöt ja automaattinen valmiustila.

• Huipputehokas D-luokan pääte – 200W RMS (4 Ω), huipputeho 280W
• Helposti rajattava toistoalue – säädettävä alipäästö 40–200 Hz (18 dB/okt)
• Parannettu integraatio pääkaiuttimien toistoon – portaaton vaiheensäätö 0–180°
• Erinomainen liitettävyys – linjatulo stereona tai LFE ja ketjutus line out kautta
• Limitteri ja automaattinen valmiustila (~25 min) – suojaa elementtiä ja säästää sähköä

Tuotetiedot

IMG STAGELINE SAM-200D subwoofer vahvistin 200W

SAM-200D:n sydämenä on 200 W/4 Ω RMS -pääte, joka jaksaa kontrolloida useimpia 8”–12” kotisubeja ja antaa riittävästi reserviä elokuviin sekä musiikin mataliin oktaaveihin. Huipputeho on 280 W, mikä auttaa säilyttämään iskun lyhyissäkin purskeissa.

Alipäästösuodin on säädettävissä 40–200 Hz ja toteutettu 18 dB/okt jyrkkyydellä: saat toistokaistan rajattua johdonmukaisesti ja vähennettyä yläbasson kertautumista pääkaiuttimien toistoalueelle. Jatkuva vaiheensäätö 0–180° helpottaa sovittamista tilanteissa, joissa etäisyydet ja sijoitus aiheuttavat vaihevirheitä; käytännössä käännät säädintä, kunnes saat tasapainoisimman bassotoiston kuuntelupaikalle.

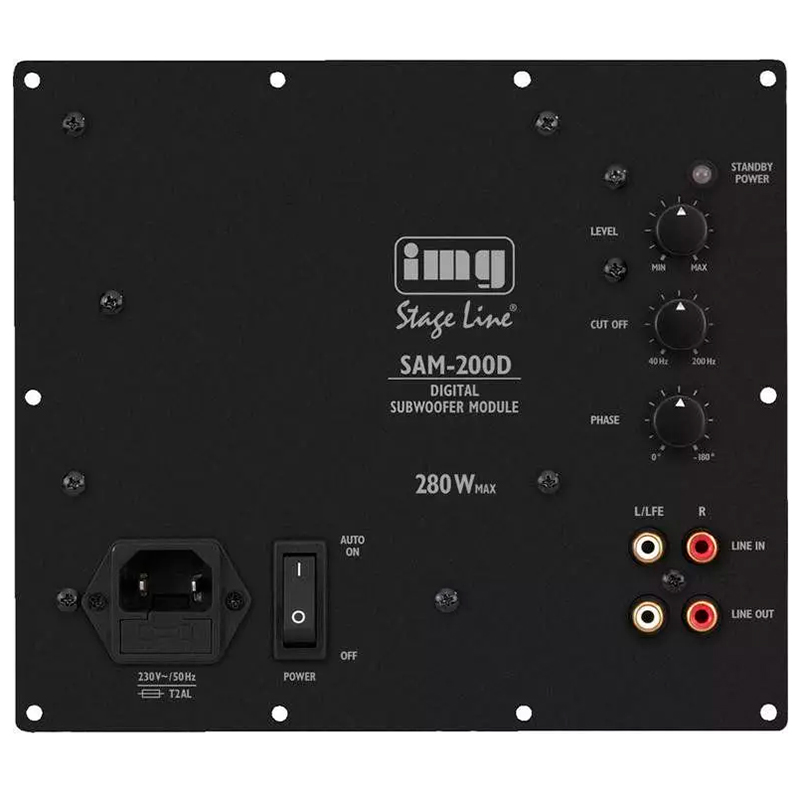

Liitännöissä on RCA-tulot (L/LFE & R) ja rinnakkainen RCA-lähtö. Line out -signaali ohittaa vahvistimen tasonsäädön, jakosuotimen ja vaiheen, joten ketjutus esimerkiksi toiseen vahvistimeen on suoraviivaista ilman kaksinkertaista prosessointia. LFE-sisääntulo helpottaa kytkentää AV-vastaanottimiin.

Käyttömukavuuden kannalta automaattinen valmiustila on tärkeä: kun tulossa ei ole signaalia läsnä noin 25 minuuttiin, SAM-200D siirtyy valmiustilaan, ja herää taas signaalista. Sisäinen limitteri tasaa piikkejä ja suojaa elementtiä – hyödyllistä etenkin pienemmissä koteloissa.

Integroitu n. +3 dB bassokorostus 40 Hz:ssä, tuo hieman lisää syvyyttä bassotoistoon ilman että yläbasso korostuu liikaa.

Lisätiedot

• Suositeltu kuorma 4–8 Ω; tuloimpedanssi 20 kΩ; herkkyys 170 mV; max. tulojännite 7V
• Leikattavan upotusaukon suuntaa-antava koko ~185 × 160 mm; vaadittu upotussyvyys ~65 mm
• Virrankulutus valmiustilassa <0,5 W; käyttölämpötila 0–40 °C; verkkovirta 230 V / 50 Hz
• Mitat 178 × 204 × 80 mm. Paino: n. 1,4 kg

Lue lisää

Sulje

Ominaisuudet

Monacor SAM-200D on kompakti, upotettava vahvistinmoduuli DIY-subwooferiin tai kotelon päivitykseen.

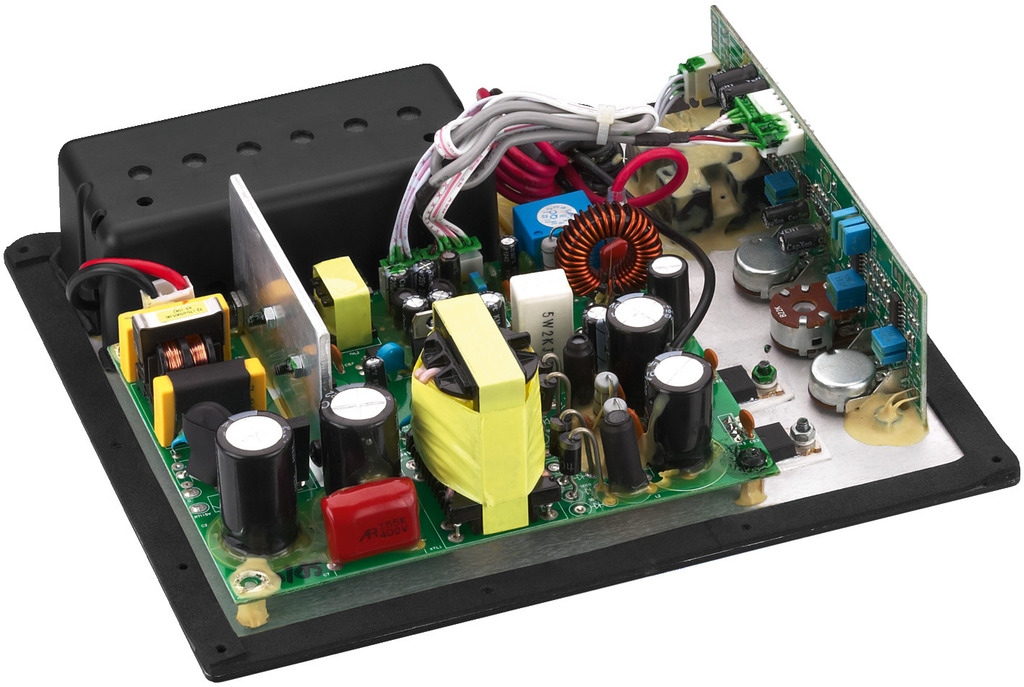

D-luokan pääte ja kytkentävirtalähde tuovat hyvän hyötysuhteen sekä pienen lämmöntuoton, mikä helpottaa asennusta ja tekee kokonaisuudesta kevyen.

Moduuli ottaa vastaan linjatasoisen signaalin (L/R tai LFE), summaa sen sisäisesti monoksi ja tarjoaa rinnakkaisen line out -lähdön seuraavalle laitteelle.

Voit hienosäätää jakotaajuuden 40–200 Hz -alueelle (alipäästö 18 dB/okt) ja viilata vaihekulman jatkuvalla 0–180° säädöllä, jotta subwoofer sulautuu pääkaiuttimiin ilman kuoppia tai korostuksia kuuntelupaikalla. Lisäksi vahvistimen sisäinen limitteri suojaa elementtiä yliohjautumiselta, ja automaattinen valmiustila kytkee pääteasteen lepotilaan, kun tuloa ei havaita – käytännössä huoleton ja energiatehokas ratkaisu.

Lisätiedot

Tekniset tiedot ja asennus -ja käyttövinkit

Ominaisuus	Arvo
Vahvistinluokka	D-luokka, kytkentävirtalähde
Teho (RMS)	200 W @ 4 Ω / 100 W @ 8 Ω
Huipputeho	280 W @ 4 Ω / 150 W @ 8 Ω
Taajuusalue / jakosuodin	20 Hz – (alipäästö säädettävä 40–200 Hz), 18 dB/okt
Vaihe	Jatkuva 0–180°
Tulot / lähdöt	RCA line in (L/LFE & R), RCA line out (paralleeli)
Tuloimpedanssi / herkkyys	20 kΩ / 170 mV; maks. 7 V
Limitteri	Kyllä (kaiutinsuojaksi)
Bassoboosti	~ +3 dB @ 40 Hz
Särö (THD) / S/N	< 0,1 % / > 70 dB
Virta / kulutus	230 V / 50 Hz; 330 VA (max), <0,5 W standby
Käyttölämpötila	0–40 °C
Automaattinen valmius	Kyllä, n. 25 min signaalittomana
Mitat (L × K × S)	178 × 204 × 80 mm
Paino	1,4 kg (manuaalissa)
Asennusaukko / syvyys	n. 185 × 160 mm / 65 mm

Asennus -ja käyttövinkit

Sähkö & kaapelointi – Käytä maadoitettua 230 V -syöttöä ja vedä RCA-signaali erillään verkkokaapeleista. Pidä tulojohdot lyhyinä ja vältä maalenkkejä.

Kotelointi & jäähdytys – Varaa vähintään ~65 mm syvyys ja varmista raitis ilmankierto; älä peitä ilmanvaihtoaukkoja. Vältä kosteita tiloja.

Käyttöönotto – Aloita LEVEL minimistä, nosta maltillisesti; aseta jakotaajuus 60–100 Hz (tyypillinen pientä jalustaparia tukeva jako) tai 80–120 Hz kompaktikaiuttimille.

Vaiheistus – Käännä PHASE-säädintä, kunnes kuuntelupaikalla basson taso on suurin ja tasaisin; hienosäädä LEVEL, jotta toisto ei korostu liikaa.

AV-käyttö – Kytke LFE-lähtöön; aloita jakosäädin alhaalta, sillä AV-vastarissa on yleensä oma bassohallinta.

Energia – Hyödynnä automaattinen valmiustila; pitkissä tauoissa kytke virta pois päälle/pois -kytkimestä.details>
