HEDD Tower Mains – Referenssiluokan modulaarinen aktiivikaiutinjärjestelmä

Tower Mains moduulit

TM80 3-Tie Aktiivimonitorikaiutin (1 kpl per puoli sis. toimitukseen)

Pääyksikkö TM 80, voidaan yhdistää joko yhteen tai kahteen subwooferiin per kanava.

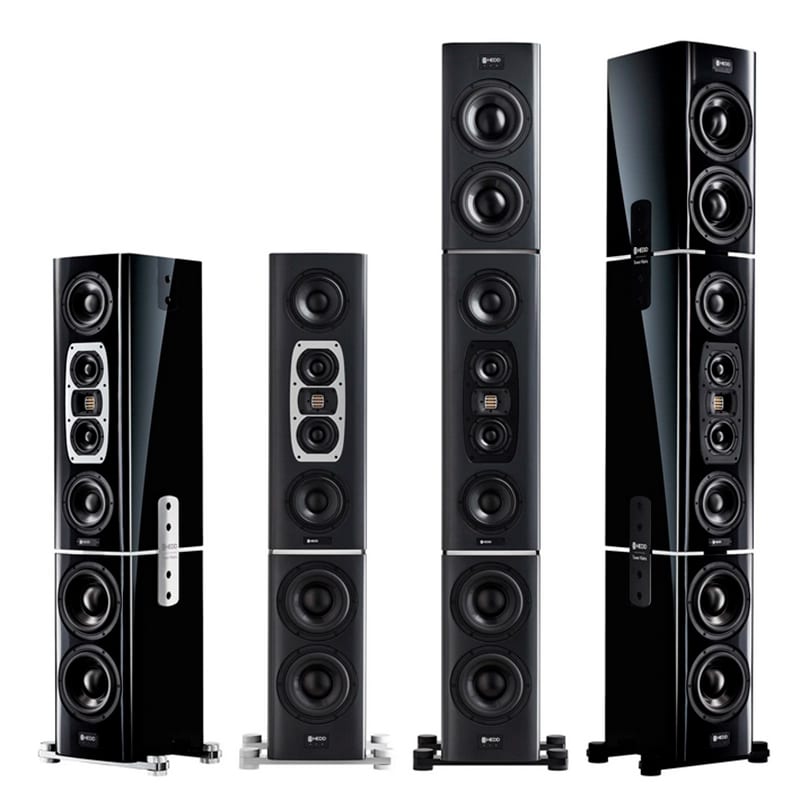

Tower Mains -komponentteja voidaan asettaa joustavasti tilasi koon ja muotojen mukaan.

Kehittyneen suodatinrakenteen ansiosta saat aina saumattoman siirtymän ja tasapainoisen äänen: upea analoginen suorituskyky yhdistyy erinomaisiin monipuolisuusmahdollisuuksiin.

Tarkkuuden tavoittelussa päätettiin käyttää vain suljettuja koteloratkaisuja, koska ne mahdollistavat parhaan mahdollisen siirtymäkäyttäytymisen. Portillisten koteloiden 3 dB alhaisempi hyötysuhde kompensoidaan ja jopa ylitetään useilla elementeillä ja valtavalla vahvistustehoilla.

TM 80 pääyksikössä, on viisi kaiutinta vertikaalisesti symmetrisessä asettelussa – tavallaan d’Appolito-konfiguraatio HEDD Air Motion Transformer -elementillä keskellä – tuottaen laajan vaakasuuntaisen hajonnan, mutta hallitun pystysuuntaisen suuntauksen. Näin maasta tai katosta heijastuvat ei-toivotut äänet vähenevät.

TM 80:ä ajaa kolme 300 W vahvistinta, ja sen vaste ulottuu 80 Hz:iin asti.

TMS 36 Aktiivinen subwoofer (1 tai 2 kpl per puoli)

Jokaisessa subwooferissa on neljä elementtiä suljetussa kotelossa ja 1.200 W vahvistustehoa.

HEDD TMS 36 subwooferissa on neljä 9 tuuman pitkäiskuista elementtiä, 300 watin vahvistusteholla per subwoofer.

Takaelementit kompensoivat subwooferien vaikutusta koteloon, jolloin kotelosta syntyvät resonanssit vältetään. Subwooferin taajuusvaste alkaa 20 Hz:istä (-3 dB) ja päättyy 80 Hz:iin (-6 dB). TMS 36 Subwoofer tuottaa uskomattoman tarkan transienttivasteen jopa erittäin korkeilla äänenpaineen tasoilla.

TMS 36 Subwooferin voimanlähteenä toimii ICEpower 1200 AS2 -vahvistinmodulit, jotka ovat yhdistelmä kahta 1200 W vahvistinta ja yhtä 1200 W kytkinvirtalähdettä. Ne edustavat uutta sukupolvea PWM-vahvistimista, jotka tarjoavat huikeaa suorituskykyä ja erinomaisia teknisiä yksityiskohtia. Ne kilpailevat markkinoiden kehittyneimpien High End -vahvistimien kanssa.

Jos subwooferelementtejä ajetaan samalla taajuusalueella – kuten tässä tapauksessa – ICE-moduulit tuottavat 600 W kummallekin vahvistimelle virtarajoituksen vuoksi. Tämän konfiguraation etu on se, että ne voivat tuottaa suurempia jännitehuippuja kuin mitä ne pystyvät tarjoamaan RMS-virrassa, ja transienteissa tämä on tärkeämpää kuin pelkkä RMS-teho. Näin ollen jokainen TMS 36 subwooferin neljästä elementistä saa 300 W jatkuvaa tehoa lisäkapasiteetilla. Elementtien impedanssi on 8 Ω, ja kukin vahvistin ohjaa kahta elementtiä rinnakkain, joten jokainen yksikkö on suoraan kytketty vahvistimeen.

ICEpower Amp / Teknisiä tietoja:

• Lähtöteho 2x 600 W / 4Ω jatkuvasti
• Vääristymä: 0,003 % THD+N @ 1 kHz, 10 W / 4 Ω (katso THD+N vs. teho -kaavio)
• Kohina valmiustilassa: 30 µV A-painotettu ulostulotaso
• Vaimennuskerroin > 750 4Ω:iin asti 500 Hz:iin
• Kehittynyt µ-prosessorilla ohjattu turvamekanismi
• Yleisjännite, mukana tehofaktorikorjaus (100 – 240 V, 50 – 60 Hz)

Linkwitz Transform

Suljettu kotelo on teoreettisesti paras valinta bassokaiuttimelle. Taajuusvaste, kaiutinelementin ominaisuudet ja transienttitoisto riippuvat kuitenkin toisistaan. Täydellinen transienttikäytös ja tasainen taajuusvaste aina 20 Hz (-3 dB pisteen) on mahdollista saavuttaa myös suljetulla kotelolla käyttämällä Linkwitz-muunnosta. Sen avulla voidaan suunnitella tietylle subwoofer/kotelo-yhdistelmälle ihanteellinen sähköinen suodin.

Suotimen taajuuskorjauksella kaiuttimen vaste saadaan tasaiseksi resonanssitaajuudesta elementin ylärajataajuuteen asti. Alarajataajuus ja Qt-kerroin määräytyvät kätevästi muuntopiirin parametrien avulla.

Dynamiikkaa ja kontrollia

HEDD Tower Mains -monitorikaiutin tarjoaa korkeatasoista toistoa suurillakin äänenpaineilla. Modulaarinen rakenne mahdollistaa erilaiset kokoonpanot yhdellä tai kahdella suljetulla subwooferilla kanavaa kohti. Kaiuttimen suuntakuvion ansiosta katto- ja lattiaheijastukset minimoituvat.

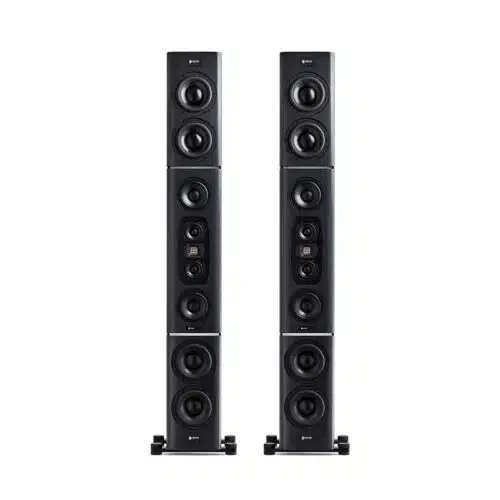

Jos pääkaiuttimen päällä toisen toisen subwoofer-moduulin ja tasoittaa vasteen HEDD Linear-korjaimella, Tower Mains -kaiutin on toistoltaan hyvin lähellä ihanteellista pistesäteilijää erinomaisella dynaamiikan toistolla.

Tower Mains -komponentit voidaan sijoittaa joustavasti työtilan koon ja muodon mukaan. Pitkälle kehitetty jakosuodintekniikka takaa saumattoman ja yhtenäisen toiston pääkaiuttimien kanssa sijainnista riippumatta.

Koska HEDD TM 80 ja TMS 36 on suunniteltu täydentämään toisiaan, ne voidaan konfiguroida monin eri tavoin. Subwooferit eivät sotke pääkaiuttimien äänikuvaa, koska niiden alipäästösuodin ja monitorin ylipäästösuodin on etukäteen optimoitu. Neljännen asteen Linkwitz-Riley-suotimilla saadaan aikaan ihanteellinen vaihekäytös komponenttien välillä ja täysin homogeeninen ääni, myös epäsymmetrisellä sijoituksella.

HEDDillä on esittää erilaisia kokoonpanoja ja joustavia ratkaisuja erilaisiin kontrollihuoneisiin. Tower Mains -kaiutinkomponentit tarjoavat huippu ääntä myös monikanavaratkaisuissa niin äänitysstudioissa kuin harrastajien kotiteatteriasennuksissa.

Tekniset tiedot

TM 80
3-suuntaiset patentoidut 7″ ja 4″ bassokaiuttimet, HEDD AMT diskanttikaiutin

TMS 36
2-suuntaiset patentoidut 9 tuuman bassokaiuttimet

Teho:
TM 80: 3×300 W ICEpower vahvistimet
TMS 36: 2×600 W ICEpower vahvistimet

THD: <1 % nopeudella 102 dB/m
Suurin SPL: 128 dB SPL (äänenpainetaso) per pari 1 metrin etäisyydellä
Taajuusvaste:20 Hz – 50 kHz
Tulot: Analoginen (XLR / 10 kΩ)
Mitat ja paino:
TM 80: 280 x 835 x 400 mm, 35 kg
TMS 36: 280 x 580 x 400 mm, 36 kg
