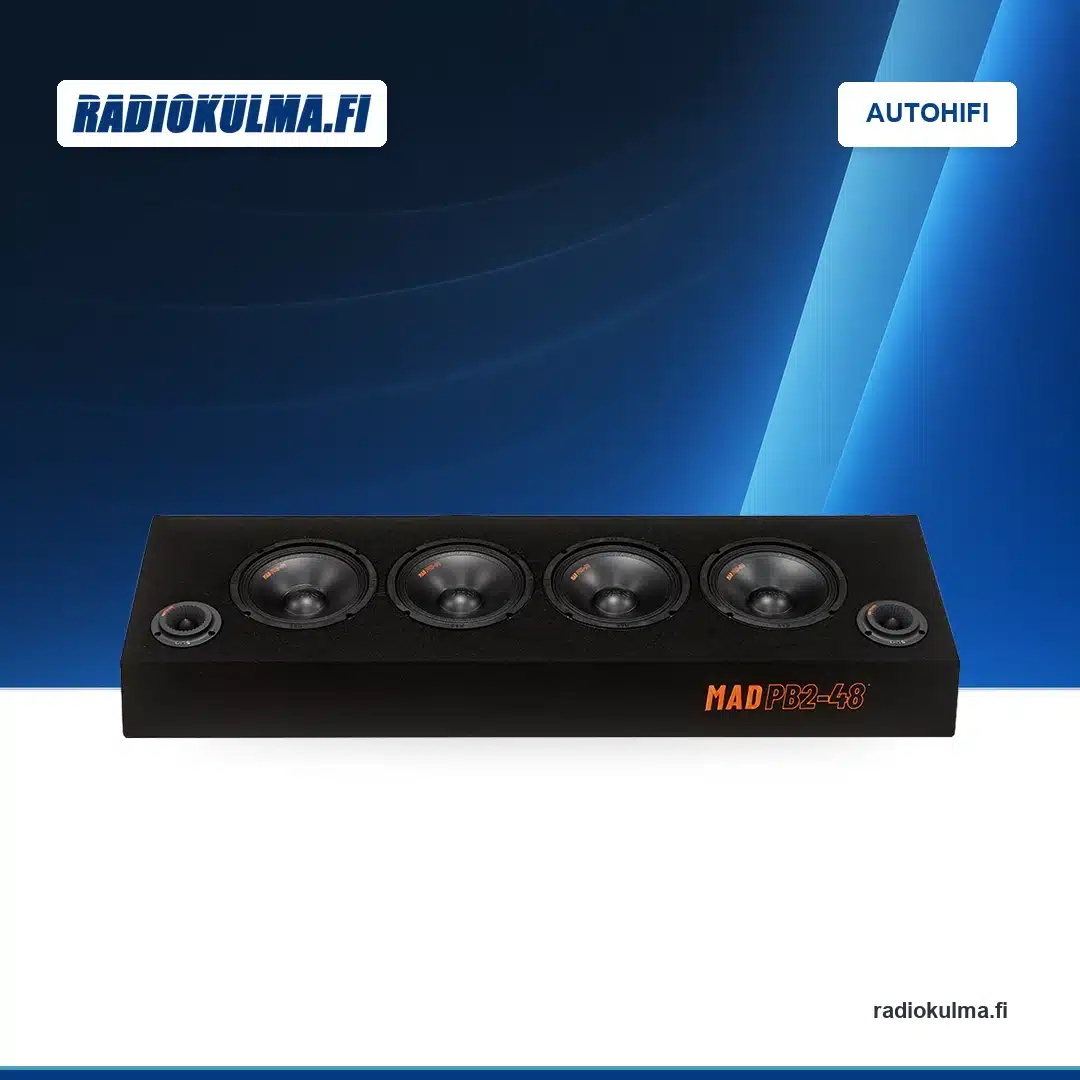

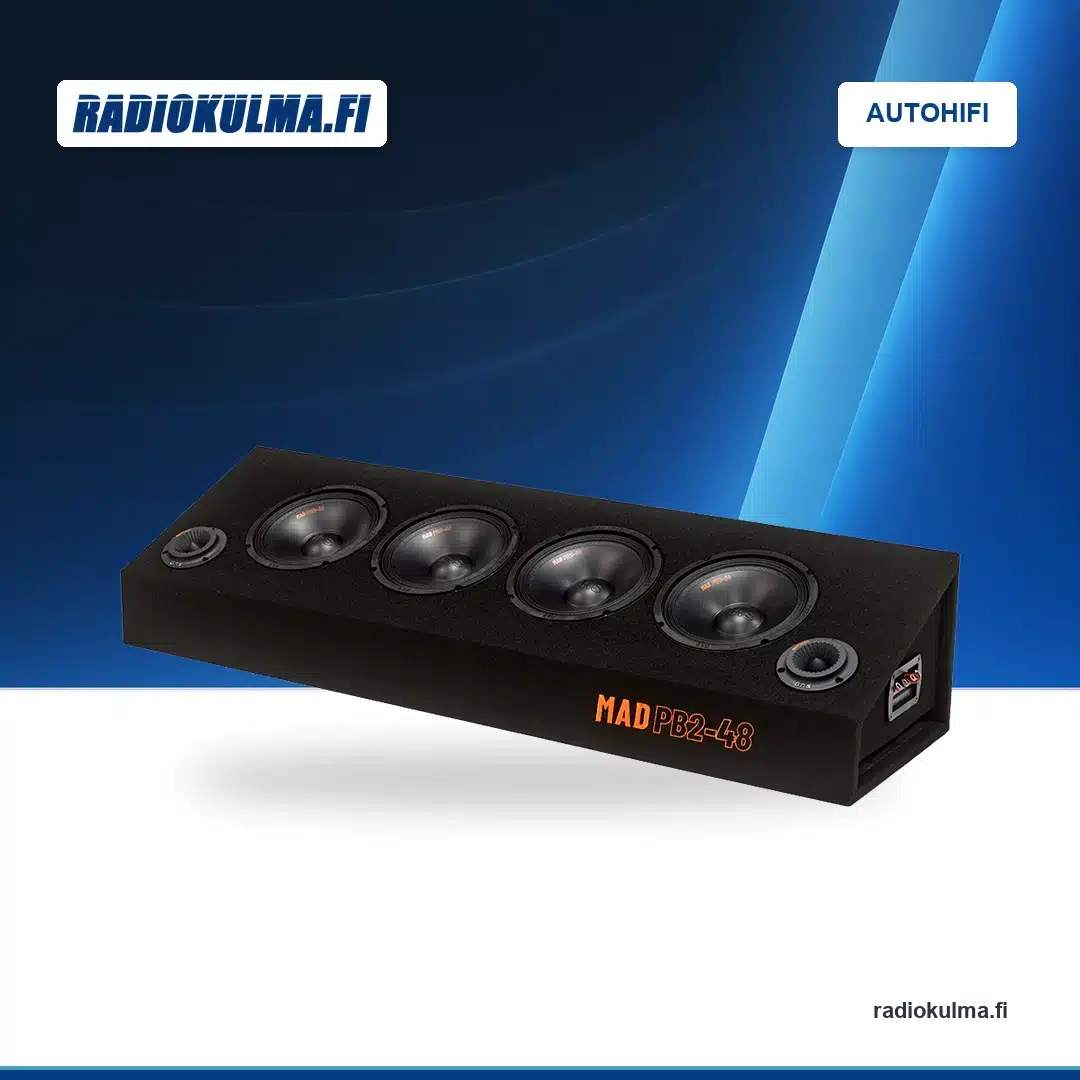

GAS MAD PB2-48 SPL-raggarplanka edestä kuvattuna Radiokulman bränditaustalla.

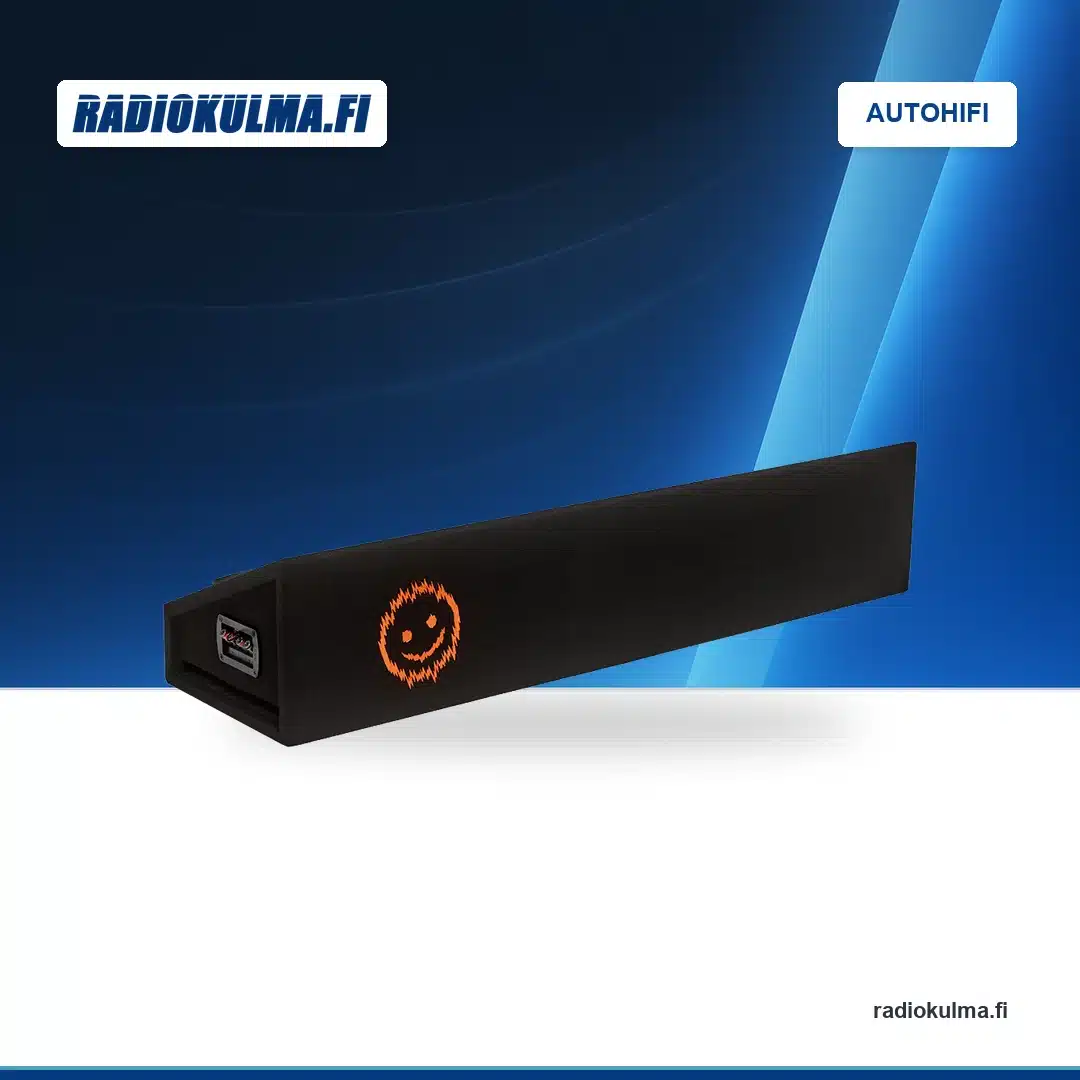

GAS MAD PB2-48 raggarplanka takaviistosta, GAS-kuvio ja päädyn liitinpaneeli näkyvissä.

GAS MAD PB2-48:n vasen pääty, AST-siltaliitin paikallaan ja refleksiportti avoinna.

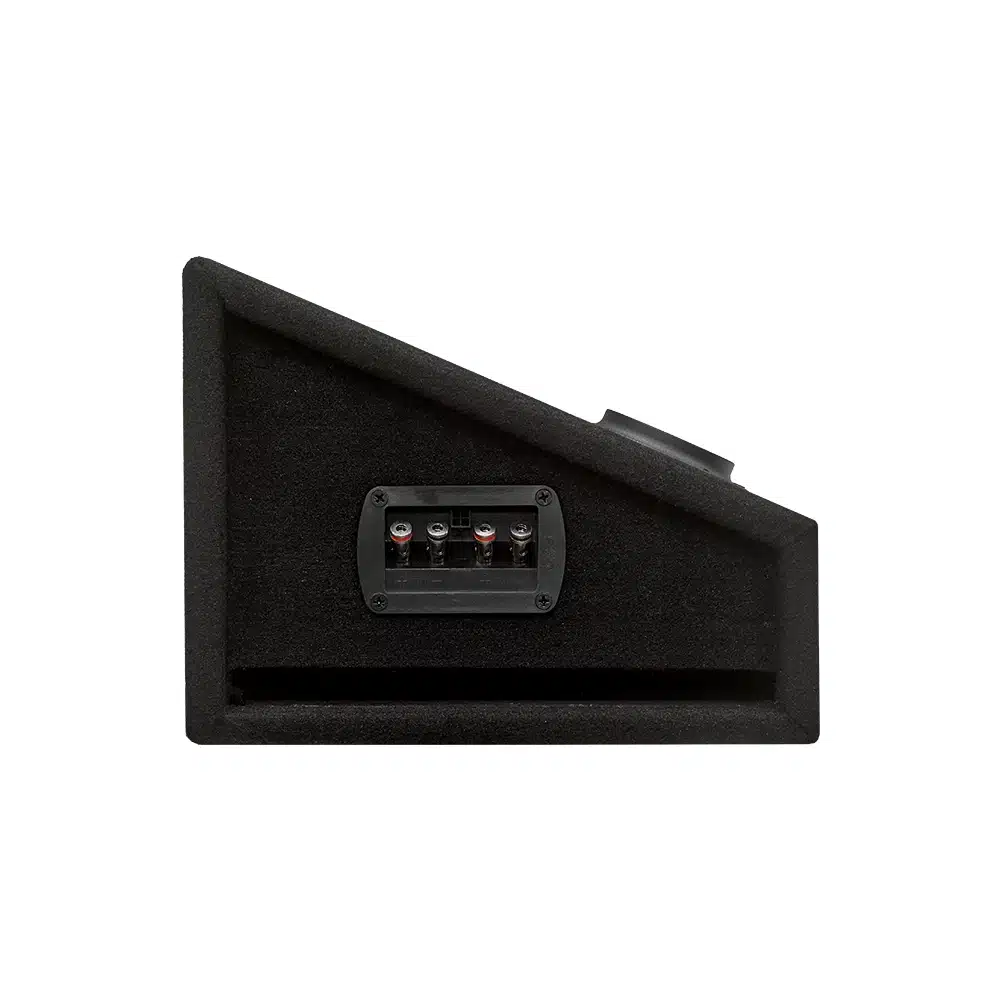

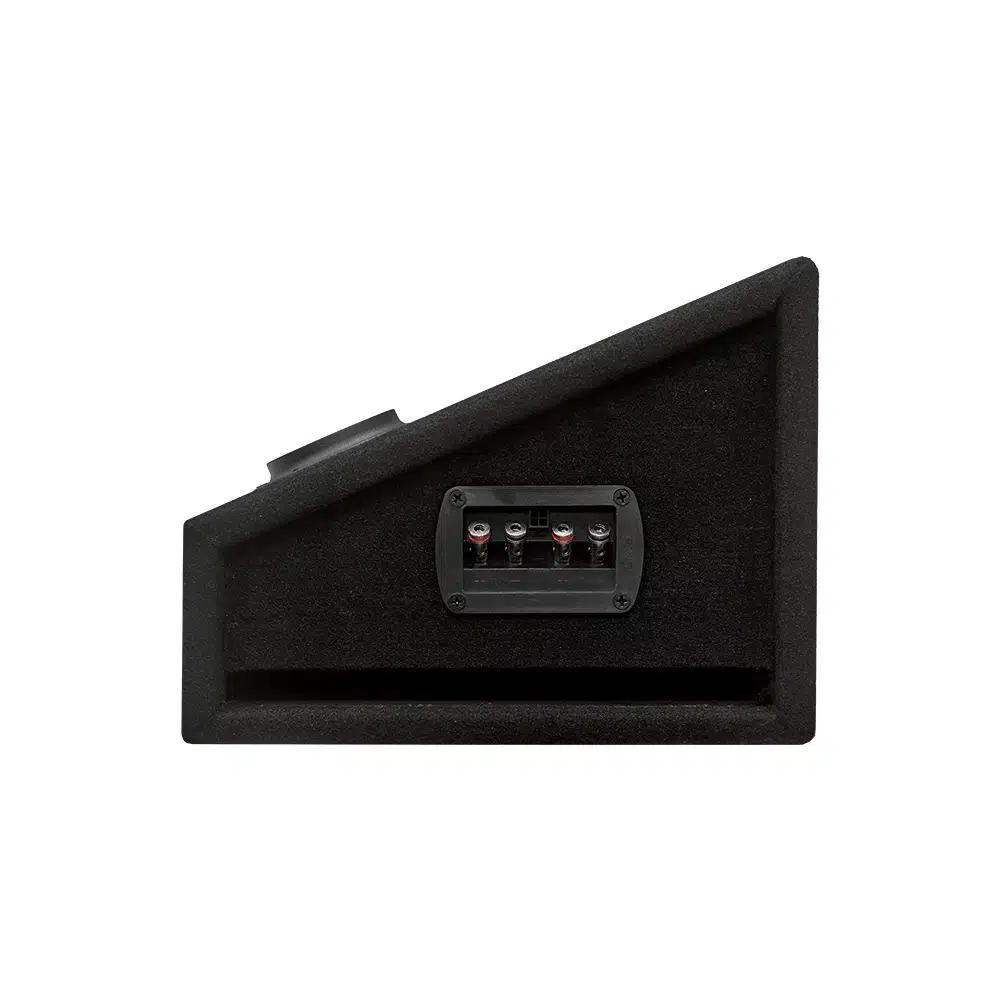

GAS MAD PB2-48:n oikea pääty, AST-siltaliitin irrotettuna ja refleksiportti avoinna.

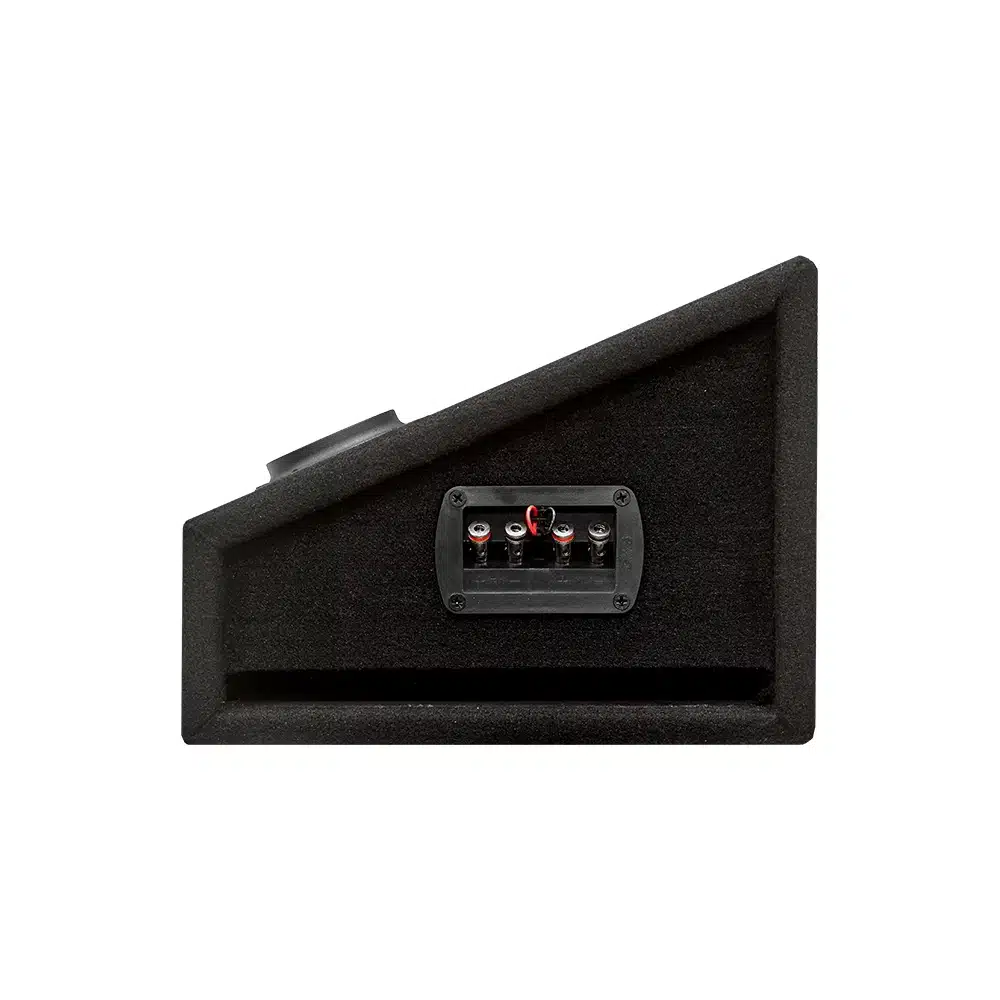

GAS MAD PB2-48:n oikea pääty, AST-siltaliitin paikallaan ja refleksiportti avoinna.

GAS MAD PB2-48:n oikea pääty, refleksiportti sulkulevyllä peitettynä.

GAS MAD PB2-48 Erittäin järeä raggari 4 x 8″ SPL

Saatavuus: Varastossa

399,90 €/kpl

Ilmainen toimitus yli 140 € tilauksiin!

GAS MAD PB2-48 Erittäin järeä raggari 4 x 8″ SPL

Neljä 8 tuuman midiä, kaksi torvidiskanttia ja 600 W RMS:n tehonkesto tuovat järeän keski- ja yläalueen autosi SPL-järjestelmään. AST-liitännät mahdollistavat myös midien ja diskanttien erillisen vahvistuksen.

Kokonaisarvio & soveltuvuus

SPL-kokonaisuus lujaan soittoon ★★★★★

Neljä 8 tuuman midiä, kaksi torvidiskanttia ja valmis kotelo palvelevat äänenpaineeseen painottuvaa autohifijärjestelmää.

Aktiivisen järjestelmän rakentaminen ★★★★☆

AST mahdollistaa erilliset midi- ja diskanttikanavat; toteutus edellyttää oikeille kuormille ja suodatuksille sopivaa vahvistinta tai DSP:tä.

Yhdistäminen subwooferiin ★★★★☆

Mukana tulevat porttien sulkulevyt tukevat subwooferiin sovittamista; kanavien suodatukset ja tasot on sovitettava järjestelmään.

Kokonaisarvio ★★★★☆

Järeä valinta SPL-raggarplankaksi, kun asennustila, vahvistus ja suodatus mitoitetaan kokonaisuuden mukaan.

Tuotetiedot

Kun haet autoon reilusti ääntä ja potkua, GAS MAD PB2-48 tarjoaa siihen oikean ratkaisun! Se kokoaa neljä 8 tuuman keskiääni-/midbassoelementtiä ja kaksi torvidiskanttia yhteen valmiiseen raggarplankaan, 600W rms tehonkestolla ja tarjoaa järeän keski- ja yläalueen toiston autosi SPL-järjestelmään. Syvä MDF-kotelo, refleksiportit ja AST-terminaalit antavat selkeän perustan SPL-järjestelmän rakentamiseen ja mahdollistavat myös midien ja diskanttien erillisen vahvistuksen. Voit aloittaa passiivisella kytkennällä ja siirtyä erilliseen midi- ja diskanttivahvistukseen, kun haluat säätää toistoa tarkemmin.

Kenelle tuote sopii?

PB2-48 sopii autohifirakentajalle, joka haluaa valmiin kaiutinkotelon lujaan soittoon ja mahdollisuuden aktiiviseen järjestelmään. Se on erityisen luonteva kumppani erilliselle subwooferille, kun haet sekä alimpien bassojen toistoa että vahvaa keski- ja yläaluetta.

Usein kysyttyä

Tarvitseeko raggarplanka erillisen vahvistimen?

Kyllä. PB2-48 on passiivinen kaiutinkotelo, joka kytketään ulkoiseen vahvistimeen. Sen 600 W RMS / 1200 W MAX -arvot ovat tehonkestoa.

Voiko midit ja diskantit kytkeä eri vahvistinkanaviin?

Kyllä. Irrota AST-siltaliittimet aktiivikytkentää varten. Midit muodostavat 2 ohmin ja diskantit 4 ohmin kuorman puolta kohti.

Milloin refleksiportit kannattaa sulkea?

Kun kotelo tulee subwooferkotelon päälle tai sen lähelle, mukana tulevilla MDF-sulkulevyillä voit muuttaa raggarplankan suljetuksi ja sovittaa sen subwooferin kanssa.

Lue lisää

Sulje

Ominaisuudet

Valmis kokonaisuus lujaan soittoon – neljä 8 tuuman midiä ja kaksi torvidiskanttia

Neljä MAD PM2-84 -keskiääni-/midbassoelementtiä ja kaksi MAD PT2-254 -torvidiskanttia ovat valmiiksi asennettuina samaan MDF-koteloon. Saat SPL-järjestelmän keski- ja yläalueen valmiina kokonaisuutena, jonka kytket ulkoiseen autovahvistimeen.

Järeä tehonkesto – 600 W RMS

Kokonaisuuden tehonkesto on 600 W RMS ja 1200 W MAX. Nimellisimpedanssi on 2 + 2 ohmia, joten valitse vahvistin, joka soveltuu 2 ohmin kaiutinkuormille. Luvut kuvaavat kaiuttimien tehonkestoa; käytettävä vahvistin ja sen asetukset ratkaisevat syötettävän tehon.

Hallittu ilmavirtaus – päätyjen refleksiportit

Kotelon slot-portit on suunniteltu sujuvaa ilmavirtausta varten. Syvempi kotelorakenne tuo tilaa midbassotoistolle, ja molempien päätyjen portit kuuluvat kotelon refleksitoteutukseen. PB2-48:n taajuusalue alkaa 70 Hz:stä.

Subwooferin kumppaniksi – suljettava kotelo

Kun sijoitat raggarplankan subwooferkotelon päälle tai lähelle sitä, voit peittää päätyjen refleksiportit mukana tulevilla MDF-sulkulevyillä. Näin kotelo muuttuu suljetuksi ja sen sovittaminen subwooferin kanssa helpottuu. Sulkulevyt antavat mahdollisuuden sovittaa kotelon toimintatavan omaan järjestelmään.

Särön vähentämiseen suunnitellut midit – kuparirenkaat

PM2-84-elementtien kuparirenkaat on tarkoitettu vähentämään säröä. Elementtien vahvistetut paperikartiot, teräsrungot ja ferriittimagneetit muodostavat kovaan soittoon suunnitellun rakenteen. Yhden midielementin tehonkesto on 125 W RMS / 250 W MAX.

Keskiäänten rinnalle kantava yläalue – MAD PT2-254

Kahdessa yhden tuuman torvidiskantissa on alumiinikalvot ja alumiinirungot. Myös diskanttien kuparirenkaat tukevat särön vähentämistä. Yhden diskantin tehonkesto on 50 W RMS / 100 W MAX ja taajuusalue 2000–21 000 Hz.

Säädä midit ja diskantit erikseen – AST-terminaalit

AST eli Active Smart Terminal mahdollistaa passiivisen ja aktiivisen kytkennän. AST-siltaliittimet paikallaan midit ja diskantit kytketään yhteiseen vahvistinsignaaliin kummallakin puolella. Poistamalla sillat voit syöttää mideille ja diskanteille erilliset vahvistinkanavat sekä säätää niiden tasot ja suodatukset erikseen.

Diskanttien suoja säilyy – sisäinen kondensaattori

AST-siltaliittimen irrottaminen ei poista diskanttien sisäistä suojakondensaattoria. Passiivinen ylipäästösuodin pysyy käytössä myös aktiivikytkennässä. Voit lisätä diskantteihin 4 kHz:n aktiivisen ylipäästön vahvistimesta tai DSP:stä; tällöin aktiivinen ja passiivinen suodatus toimivat yhdessä.

Lisätiedot

Tekniset tiedot ja käyttö- ja asennusvinkit

Yleistä
Malli	GAS MAD PB2-48
Tuotetyyppi	Valmis passiivinen SPL-kaiutinkotelo / raggarplanka
SKU	900MADPB248
Elementit	4 × 8″ (200 mm) MAD PM2-84 + 2 × 1″ (25 mm) MAD PT2-254
Kotelomateriaali	MDF
Toisto ja tehonkesto
Kokonaisuuden tehonkesto RMS / MAX	600 W / 1200 W
Nimellisimpedanssi	2 + 2 Ω
Taajuusalue	70–21 000 Hz
Herkkyys	98 dB (mittausehtoja ei ilmoitettu)
Elementit
Midielementin tehonkesto RMS / MAX	125 W / 250 W / elementti
Midielementin impedanssi	4 Ω / elementti
Midielementin taajuusalue	70–10 000 Hz
Midielementin rakenne	Vahvistettu paperikartio, teräsrunko, 2R-kangaskannatus, ferriittimagneetti
Diskantin tehonkesto RMS / MAX	50 W / 100 W / elementti
Diskantin impedanssi	4 Ω / elementti
Diskantin taajuusalue	2000–21 000 Hz
Diskantin rakenne	Musta mattapintainen alumiinikalvo, alumiinirunko, ferriittimagneetti
Liitännät ja suodatus
Liitännät	AST (Active Smart Terminal), passiivinen tai erillinen midi-/diskanttikytkentä
Aktiivikytkennän kuormat	Midit 2 Ω / puoli, diskantti 4 Ω / puoli
Sisäinen diskanttisuodin	Ylipäästö 7000 Hz, 6 dB/oktaavi
Diskantin suojakondensaattori	3,3 µF MKT, 250 V
Midien aktiivisuodatus	Ylipäästö 100 Hz; tarvittaessa lisäksi alipäästö 4 kHz
Diskanttien aktiivisuodatus	Vaihtoehto 1: FULL ja sisäinen passiivisuodin; vaihtoehto 2: ylipäästö 4 kHz ja sisäinen passiivisuodin
Mitat
Leveys × korkeus × syvyys	1102 × 233 × 300 mm
Pakkauksen sisältö

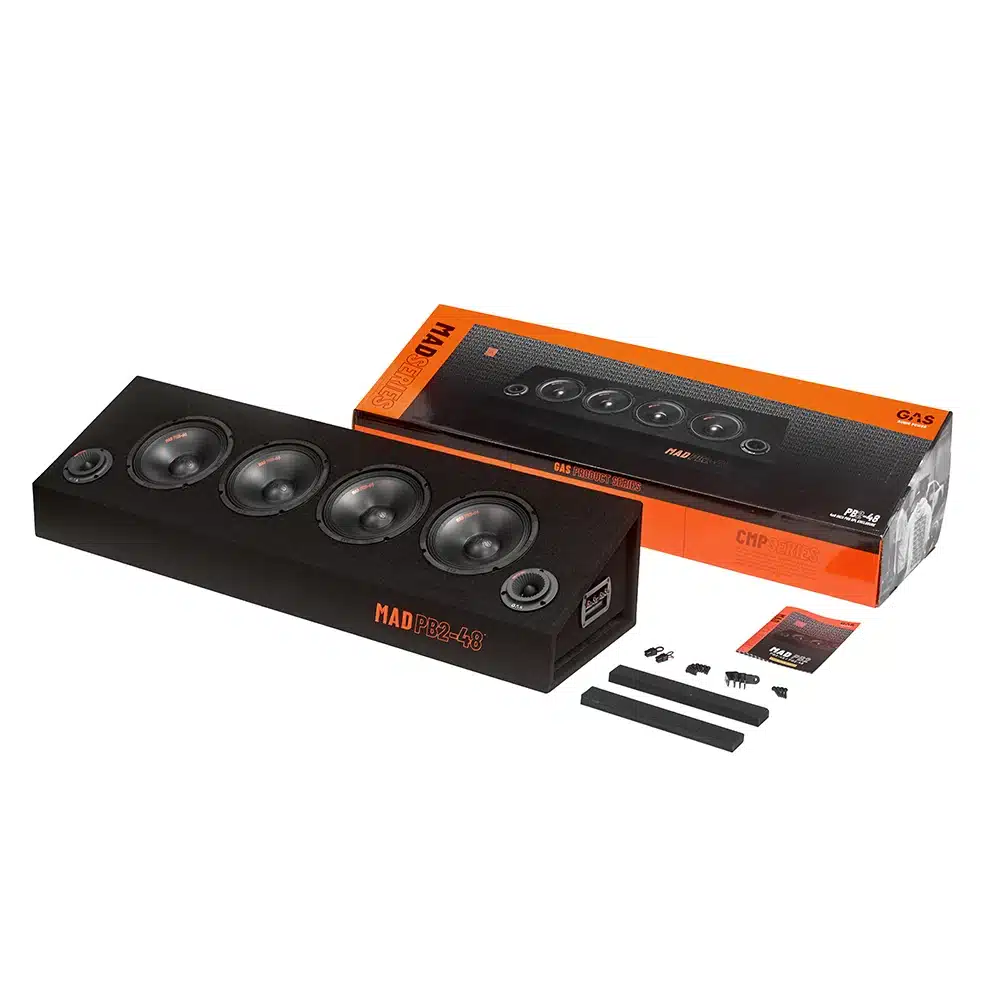

Toimitukseen kuuluu	Kaiutinkotelo elementteineen, 2 porttien sulkulevyä, 4 kiinnikettä, 12 ruuvia, 2 AST-siltaliitintä ja käyttöohje

Käyttö- ja asennusvinkit

Tarkista asennustila ja kiinnitys: Varaa tilaa 1102 mm leveälle, 233 mm korkealle ja 300 mm syvälle kotelolle sekä päätyjen liitännöille. Kiinnitä kotelo tukevasti mukana tulevilla kiinnikkeillä: kaksi kummallekin puolelle.

Valitse kuormalle sopiva vahvistin: Passiivikytkennässä kummankin puolen kuorma on 2 ohmia. Aktiivikytkennässä midien kuorma on 2 ohmia ja diskanttien 4 ohmia puolta kohti; tarkista vahvistinkanavien kuormankesto ja suodatusten soveltuvuus ennen kytkentää.

Kytke AST käyttötilan mukaan: Pidä AST-siltaliittimet paikallaan passiivikäytössä. Aktiivikäytössä irrota ne ja kytke midit sekä diskantit omiin vahvistinkanaviinsa terminaalien merkintöjen mukaisesti.

Rajaa midien toisto aktiivikäytössä: Aseta PB2-48:n midien ylipäästö 100 Hz:iin. Voit lisätä 4 kHz:n alipäästön, kun vahvistin tai DSP mahdollistaa molemmat rajaukset; älä käytä mideillä FULL-asetusta tai laske ylipäästöä suosituksen alle.

Suojaa ja säädä diskantit: Diskanttikanavilla voit käyttää 4 kHz:n ylipäästöä sisäisen suotimen lisäksi. Vaihtoehtona on FULL-asetus, jolloin sisäinen passiivisuodin rajaa diskanttien toistoa; säädä midien ja diskanttien tasot käytettävän vahvistimen ohjeiden mukaan.

Sovita kotelo subwooferiin: Kun raggarplanka sijoitetaan subwooferkotelon päälle tai lähelle sitä, peitä molempien päätyjen portit mukana tulevilla sulkulevyillä. Huomioi, että taajuusalueen 70 Hz:n alaraja ei ole sama asia kuin aktiivikäytön 100 Hz:n ylipäästösuositus.

Tarkista särön syy: Jos ääni säröytyy, tarkista kaiutinjohtojen polariteetit, liitännät ja vahvistimen gain-asetukset. Vähennä tai poista mahdollinen bassokorostus ennen äänenvoimakkuuden nostamista.

Sijoita kuivaan ja turvalliseen paikkaan: Suojaa kotelo kosteudelta, kiinnitä johdot pois terävien reunojen läheltä ja tarkista porauskohtien tausta ennen asennusta. Huomioi korkean äänenpaineen vaikutus kuuloon.

Huomioi ennen ostoa

Tarvitsee ulkoisen vahvistimen, joka soveltuu valittujen kanavien 2 Ω:n ja 4 Ω:n kuormille.

Tarkista kotelon mitat ja kiinnityspaikka omasta autostasi.

Tuote ei ole kosteussuojattu marine-kaiutin; sijoita se kuivaan paikkaan.
