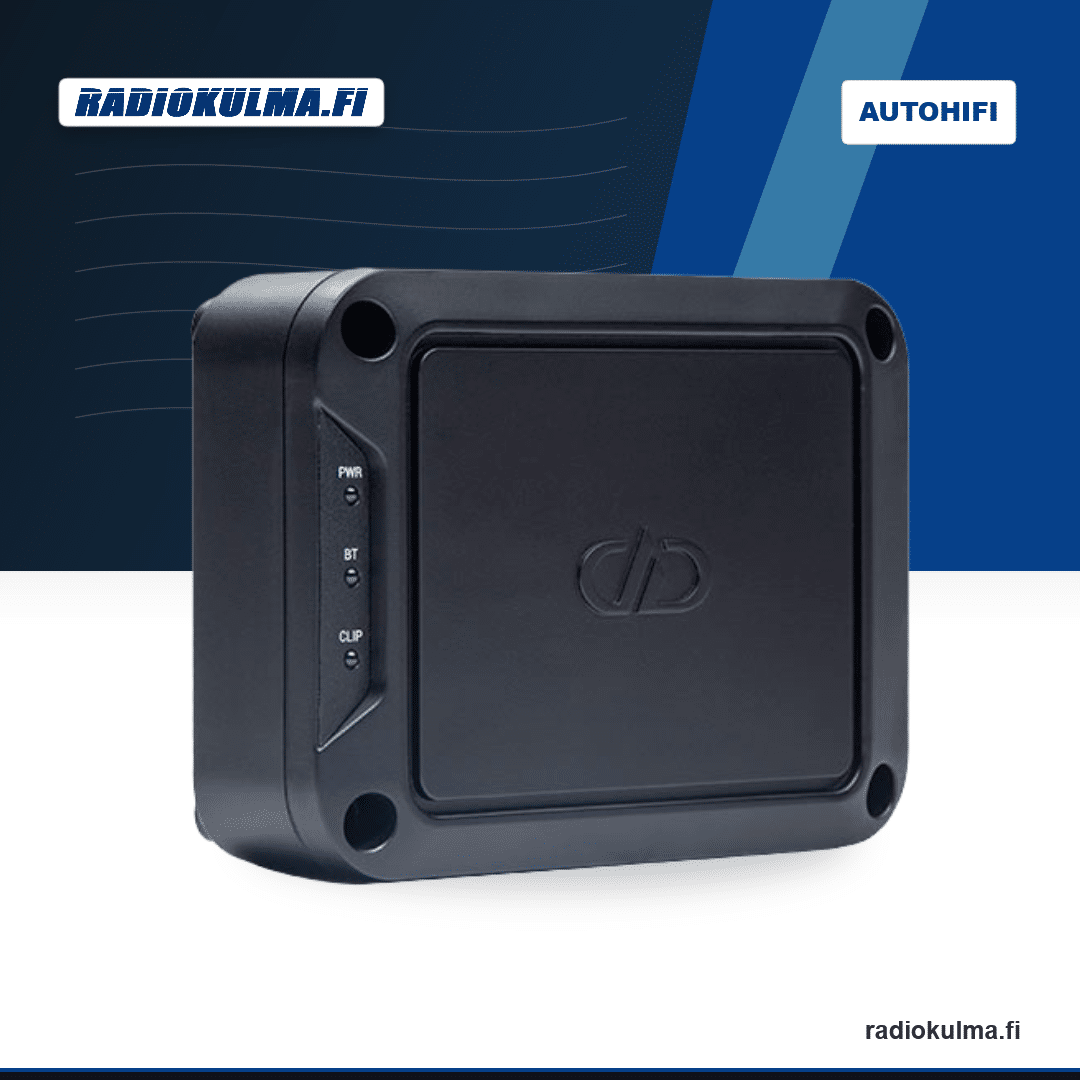

DD Audio DSI-X2 8-kanavainen DSP-prosessori
Kompakti ja IPX7-luokiteltu DSP-signaaliprosessori auto-, vene- ja vapaa-ajan ajoneuvoasennuksiin, joissa halutaan 4 sisääntuloa, 8 RCA-lähtöä, Bluetooth, sovellusohjaus ja tarkat säädöt puhelimella.
4 sisääntuloa signaalien summauksella: DSI-X2 voi ottaa signaalin sisään kaiutintasoisena tai RCA-tasoisena. Signaalien summauksesta on hyötyä etenkin alkuperäisissä autojärjestelmissä, joissa eri taajuusalueet voivat tulla eri kaiutinlähdöistä.

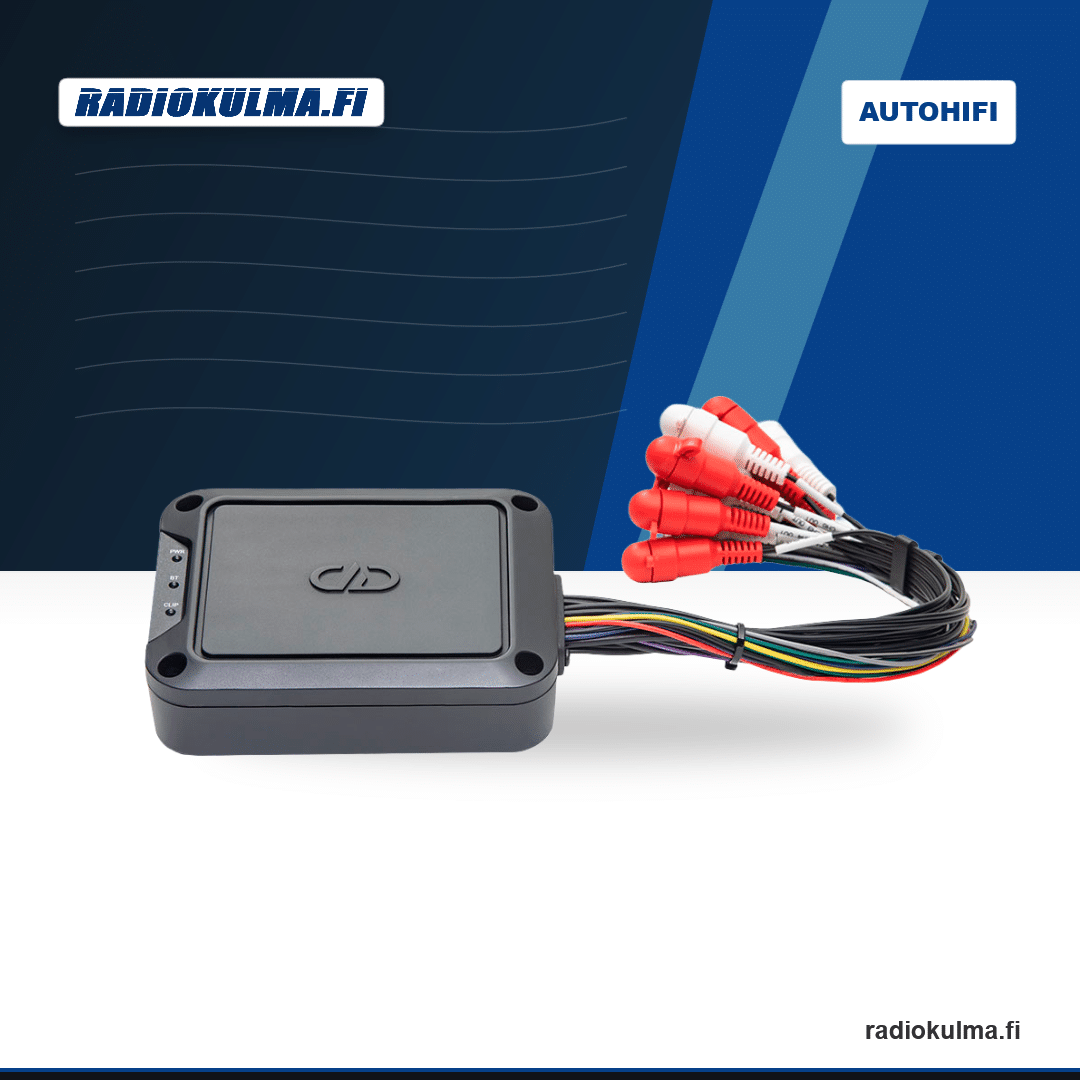

8 RCA-lähtöä vahvistimille: Kahdeksan lähtökanavaa antaa tilaa aktiivisille etupäille, subwooferille ja useamman vahvistimen kokonaisuuksille. Lähtöjännite on 8 Vrms.

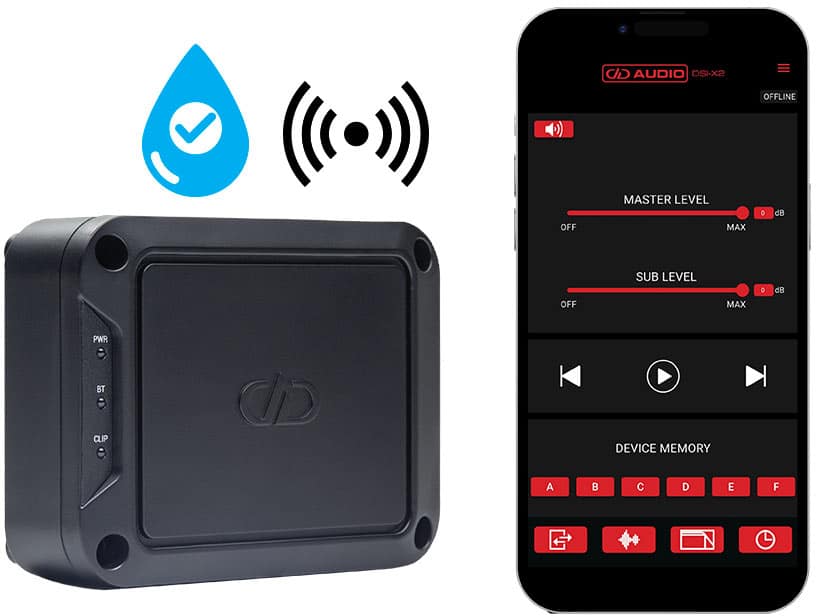

Android- ja iOS-sovellusohjaus: Säätö tehdään puhelinsovelluksella, josta hallitaan tuloja, lähtöjä, tasoja, jakosuotimia, EQ:ta, aikaviiveitä ja muistipaikkoja.
15-kaistainen parametrinen taajuuskorjain: Jokaiselle lähtökanavalle on käytettävissä 15 kaistaa, joiden taajuutta, vahvistusta ja Q-arvoa voidaan säätää. EQ voidaan myös ohittaa säätötyön ajaksi.
Jakosuotimet aktiivijärjestelmiin: Kanaville voidaan asettaa ylipäästö ja alipäästö. Suodintyyppeinä ovat Butterworth, Linkwitz-Riley ja Bessel, ja jyrkkyyksinä 12, 24, 36 ja 48 dB/oktaavi.
Aikaviiveiden automaattinen laskenta: Kun kaiuttimien etäisyydet syötetään sovellukseen, ohjelma laskee viiveet automaattisesti. Tämä helpottaa stereokuvan ja subwooferin ajoituksen säätämistä kuuntelupaikalle.
Bluetooth-audiostriimaus: Sisäänrakennettu Bluetooth-vastaanotin mahdollistaa musiikin toiston langattomasti suoraan DSP:lle.
Kuusi muokattavaa muistipaikkaa: Erilaisia säätöjä voidaan tallentaa laitteen muistiin, jolloin asetuksia voidaan vaihtaa käyttötarpeen mukaan.

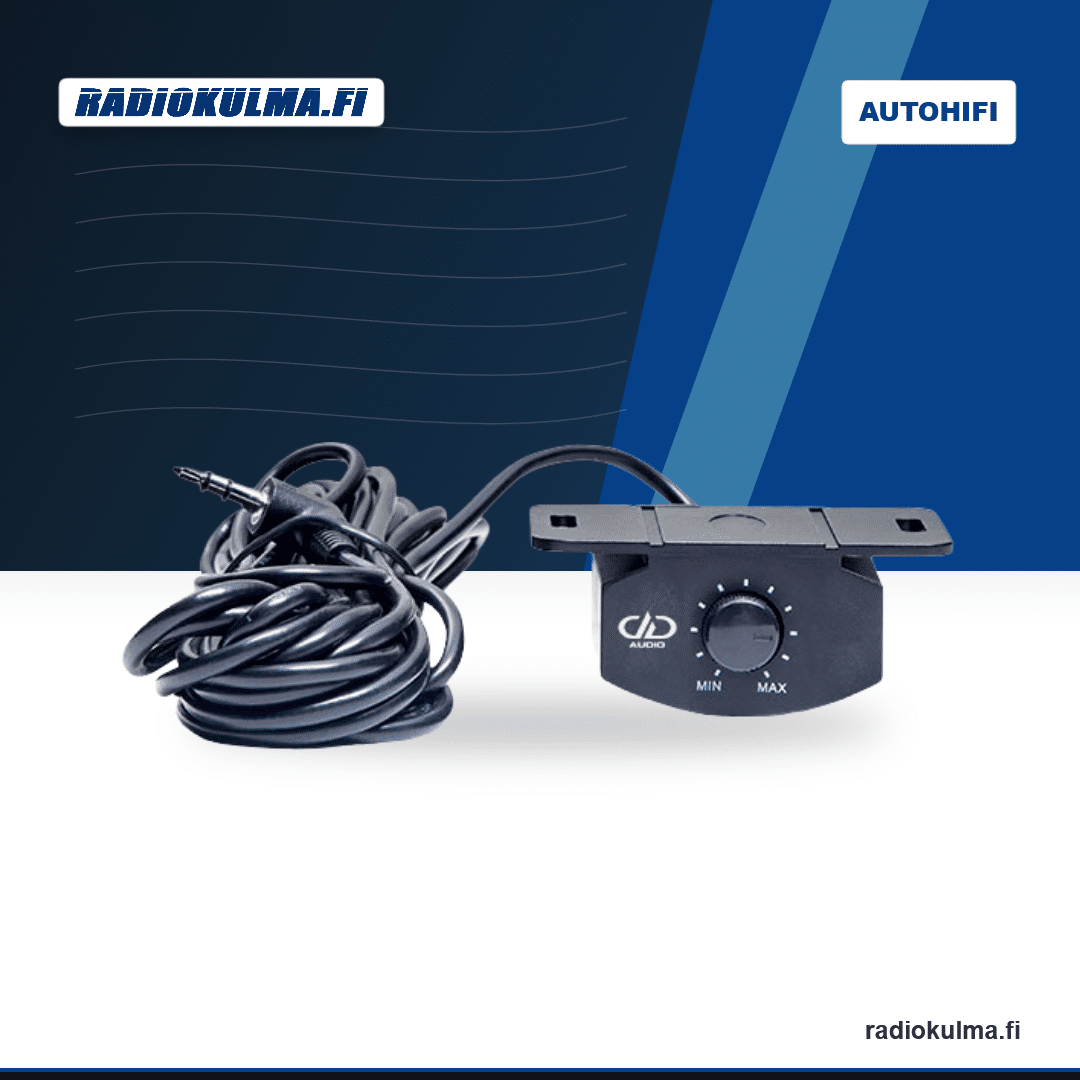

Langallinen tasonsäädin mukana: Mukana toimitettava ohjain tuo master-tason hallinnan helposti kuljettajan ulottuville.
IPX7-luokitus: Vedenkestävä rakenne tekee DSI-X2:sta sopivan valinnan myös asennuksiin, joissa laite voi altistua kosteammille olosuhteille.
Klippivalo: Keltainen clipping-merkkivalo varoittaa liian suuresta signaalitasosta. Jatkuva palaminen tarkoittaa, että tasoa tai vahvistusta pitää laskea puhtaan signaalin säilyttämiseksi.
Sovelluslinkit: Android-sovellus: Google Play. iOS-sovellus: App Store.
Tekniset tiedot ja käyttö- ja asennusvinkit
| Yleistä | |
|---|---|
| Malli | DD Audio DSI-X2 |
| Tuotetyyppi | 4 kanavan / 8 kanavan digitaalinen signaaliprosessori ja signaaliliitäntä |
| IP-luokitus | IPX7 |
| Liitännät ja signaalitasot | |
|---|---|
| Sisääntulokanavat | 4 |
| Lähtökanavat | 8 |
| Kaiutintasoisen sisääntulon maksimiherkkyys | 8 Vrms |
| RCA-sisääntulon maksimiherkkyys | 4 Vrms |
| Kaiutintasoisen sisääntulon impedanssi | 20 kΩ |
| RCA-sisääntulon impedanssi | 25 kΩ |
| RCA-lähdön impedanssi | 220 Ω |
| RCA-lähtöjännite | 8 Vrms |
| DSP, säätö ja suorituskyky | |
|---|---|
| Parametrinen / graafinen EQ | 15 kaistaa |
| EQ-säätöalue | 25 Hz – 16 kHz, -12 dB – +12 dB, Q 0,2-10 |
| Jakosuotimet | Ylipäästö ja alipäästö, 20 Hz – 20 kHz |
| Suodintyypit | Butterworth, Linkwitz-Riley, Bessel |
| Suotimen jyrkkyys | 12 / 24 / 36 / 48 dB/oktaavi |
| Aikaviive | 0-108 ms, 0,01 ms askelin |
| Näytetaajuus | 48 kHz |
| Bittisyvyys | 24 bit |
| Kaiutintasoisen sisääntulon S/N | >100 dB |
| RCA-sisääntulon S/N | >100 dB |
| THD | <0,01 % |
| Virta & mitat | |
|---|---|
| Käyttöjännite | 9-17 Vdc |
| REM OUT -lähtövirta | 100 mA |
| Lepovirta | <500 mA |
| Mitat | 125 x 90 x 37 mm |
| Mitat tuumina | 4.9 x 3.5 x 1.5″ |
Käyttö- ja asennusvinkit
Valitse sisääntulot asennuksen mukaan: Käytä joko kaiutintasoista sisääntuloa tai RCA-sisääntuloa järjestelmän mukaan. Älä kytke kaiutintasoista ja RCA-sisääntuloa samaan aikaan samalle tulolle.
Aloita säädöt varovaisilla tasoilla: Ensimmäisessä käynnistyksessä soittimen ja vahvistimien tasot kannattaa pitää alhaalla. Nosta tasoja vasta, kun tulo- ja lähtökanavat, jakosuotimet ja vahvistimien asetukset on tarkistettu.
Käytä klippivaloa säätöapuna: Jos keltainen clipping-merkkivalo palaa jatkuvasti tai vilkkuu usein, sisääntulotaso, sovelluksen taso tai vahvistus on liian korkea. Laske tasoa, jotta signaali pysyy puhtaana eikä vahvistimille tai kaiuttimille syötetä säröytynyttä signaalia.
Mittaa kaiuttimien etäisyydet aikaviivettä varten: Mittaa jokaisen kaiuttimen etäisyys kuuntelupaikalta ja syötä arvot sovellukseen. Sovellus laskee viiveet automaattisesti, mikä helpottaa järjestelmän perussäätöä.
Säädä jakosuotimet kaiuttimien mukaan: Oikeat jakotaajuudet riippuvat käytettävistä kaiuttimista ja vahvistimista. Valitse arvot kaiuttimien valmistajan suositusten, asennuksen ja järjestelmän tavoitteiden mukaan.
Pidä asennus mekaanisesti siistinä: Kiinnitä laite tukevalle alustalle, suojaa johdot hankautumiselta ja vältä johtojen reitittämistä voimakkaiden häiriölähteiden vierestä. 12 voltin järjestelmässä käytetään negatiivista runkomaadoitusta.
Hyödynnä muistipaikat: Tallenna toimiva perussäätö yhteen muistipaikkaan ennen suurempia muutoksia. Näin toimivaan asetukseen on helppo palata myöhemmin.
