VW-konsernin MIB-alustalle tehty Infodapter, joka säilyttää rattinäppäimet ja tuo auton alkuperäiset toiminnot (OPT/OPS-pysäköintianturit, ilmastoinnin asetusnäytöt, istuinlämmitys jne.) jälkiasenteisen soittimen näytölle.

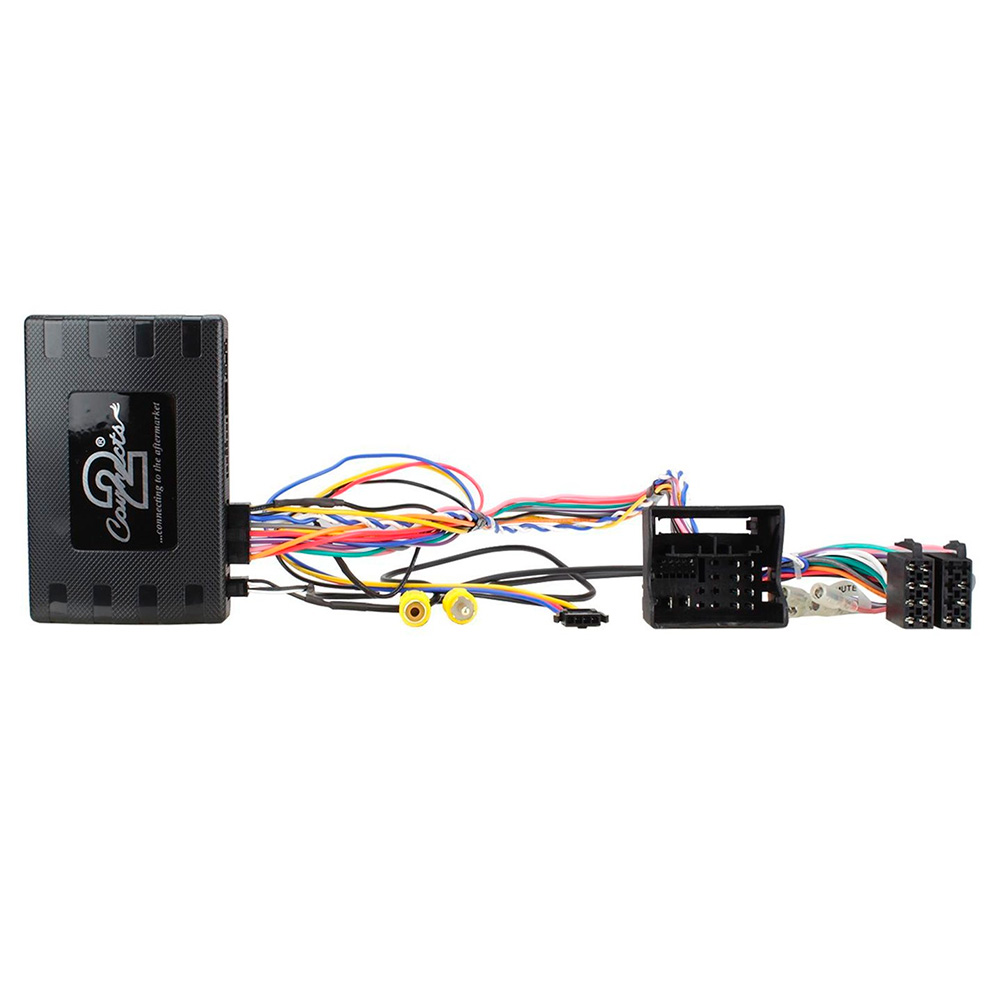

CTUVW02 on VW-konsernin MIB-alustaisiin autoihin suunniteltu infodapteri. Se lukee auton CAN-väylää ja toistaa alkuperäisen järjestelmän näyttötiedot (OPT/OPS-anturit, ilmastoinnin muutokset, istuinlämmitys jne.) jälkiasenteisen AV-soittimen kameratulon kautta. Samalla se säilyttää rattinäppäinten toiminnot, jolloin käyttö tuntuu tehdastasoiselta myös uuden soittimen kanssa.

Ohjainmoduulissa on DIP-kytkimet: #1 Pioneer-yhteensopivuus (ON = Pioneer), #2 kameran videostandardi (OFF = NTSC, ON = PAL), #3 näyttöasetusten nollaus (ON-OFF) ja #4 ei käytössä. Näytön rajat ja kuva-asetukset (kirkkaus/kontrasti/saturaatio) voi hienosäätää Infodapterin valikosta, samoin oikean/vasemman ohjauspuolen valinnan ja peruutusnäkymän prioriteetin (kamera vs. park assist).

Infodapterista saa myös asentajalle hyödylliset signaalit: Reverse (violetti), Speed-pulse (pinkki), Park-brake (vihreä) sekä Mute (harmaa). Mukana tuleva paneeli (MENU/BACK/OK/CAR) avaa auton valikot ja ajotietokoneen kuten alkuperäisessä järjestelmässä.

CTUVW02 on tarkoitettu MIB Composition -yksiköille ilman tehtaalla asennettua Dynaudio-vahvistinta. Jos autossa on OEM-vahvistin, valitse CTUVW02-AMP-versio. Peruutuskameran säilytys hoituu Connects2 CAM-VW3-RT -adapterilla (liitä Infodapterin kamera-I/O:hon).

Miksi Infodapter eikä pelkkä rattiadapteri? CTUVW02 ei ainoastaan säilytä rattinäppäimiä, vaan se tuo myös auton käyttöliittymän (ilmastoinnin, OPS/park-sensorit, istuinlämmitykset) uuden soittimen ruutuun. Asiakkaan käyttökokemus pysyy tehdastasoisena – ratkaiseva etu pelkkään SWC-boksiin verrattuna.

Patch-kaapeli: valitse soittimen merkille sopiva (Pioneer, Kenwood/JVC, Alpine, Sony tai yleismallinen MULTI). Ilman oikeaa patchia rattinäppäimet eivät kommunikoi.

Kameran standardi: vag-autojen OEM-kamerat ovat usein NTSC. Jos kuva on mustavalkoinen tai vieras, vaihda DIP #2 ja tarkista maadoitus.

OPS vs. kamera – prioriteetti: jos peruutusvaihteella haluat aina kameran esiin, aseta “Reverse Priority: Camera”. Jos käytössä ei ole kameraa, valitse OPS, jotta parkkitutka piirtyy viiveettä.

Vahvistimet & lisävarusteet: tehdas-Dynaudio → valitse CTUVW02-AMP. Jos lisäät aftermarket-vahvistimen, voit silti käyttää CTUVW02:ta; ota tarvittavat triggereitä ja signaaleja (Reverse, Mute) boksista.

Yhteensopivuuden tarkistus: varmista auton pääyksikön tyyppi (MIB/Composition) quadlock-liittimeltä. Erikoisvarusteet (360°-kamera, area view, erikois-OPS) voivat vaatia lisäadaptereita.

Asennusesimerkki: Golf VII: kytke quadlock väliin, patch-kaapeli soittimeen, kamera RCA “Rear In” ja säädä Screen Size niin, että kulma-indikaattorit näkyvät. Testaa rattinäppäimet (VOL/SEEK/VOICE) ja OPS ennen kojelaudan sulkemista.

Ongelmanratkaisu: jos ilmastoinnin näytöt eivät ilmesty, tee “Reset” DIP #3:lla ja virrankatkaisu. Päivitä soittimen asetuksista “Camera On/Reverse Input” → ON.
