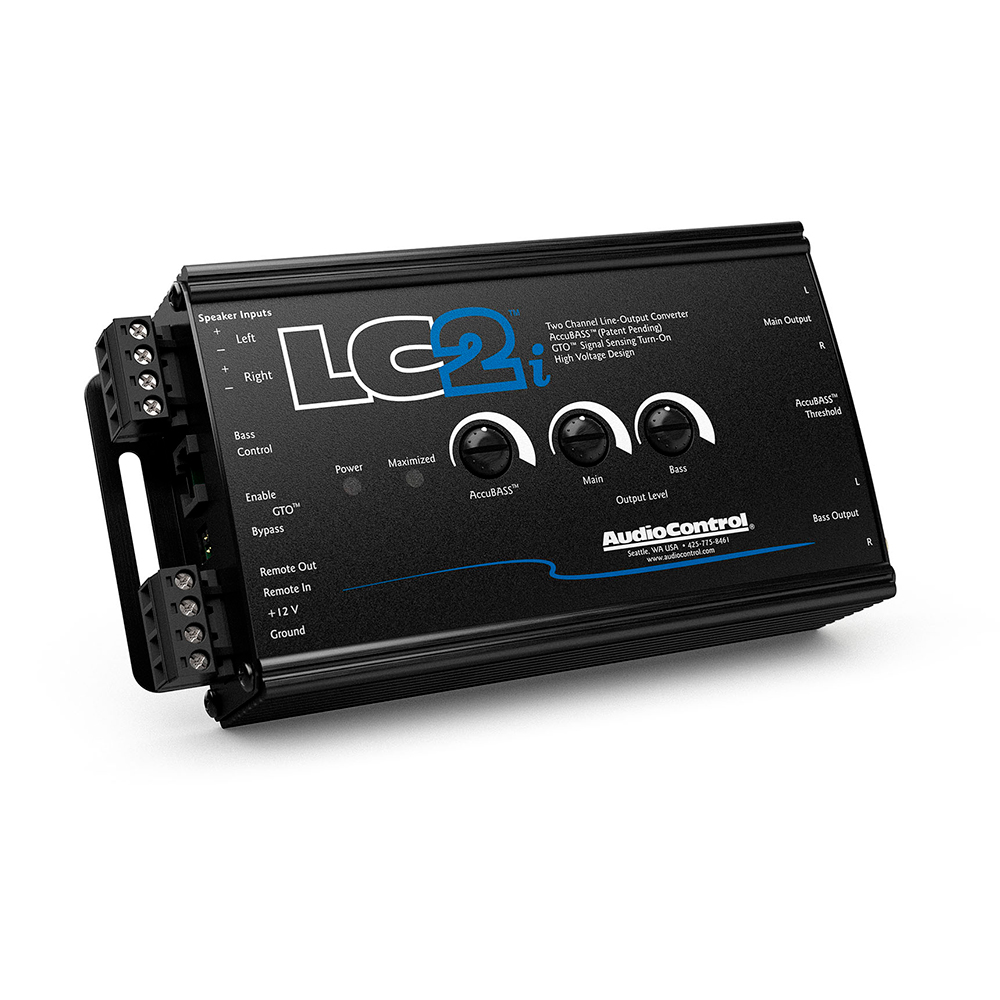

AudioControl LC2i – aktiivilinjamuunnin 2-kanavainen AccuBASS®-toiminnolla
AudioControl LC2i ottaa puhtaan signaalin suoraan auton kaiutinlähdöistä (jopa 400 W/kanava @4 Ω) ja muuntaa sen korkealaatuiseksi esivahvistintasoksi jälkiasennus-vahvistimille.
• AccuBASS® – kompensoi OEM-järjestelmien automaattisen basson vaimennuksen.
• 400 W/kanava sisääntulo – aktiivinen kaiutintaso kestää korkean jännitteen (≈40 Vrms) ilman yliohjautumista.
• Main & Bass -lähdöt – täyskaistainen Main (fixed) ja säädettävä Bass (variable) subivahvistimelle.
• GTO™-signaaliheräte & heräte sisään – joustava käynnistys; lisäksi heräte ulos 12 V vahvistimille.
• Valinnainen kojelautasäädin – tasonsäätö subille ACR-1 (lisävaruste) -säätimellä.
AccuBASS®-prosessointi
Monissa OEM-järjestelmissä basso vaimenee, kun äänenvoimakkuutta nostetaan. AccuBASS® tunnistaa tämän ja palauttaa kadonneen bassoenergian: säädä Threshold siihen kohtaan, jossa bassotoiston vaimentuma alkaa, ja hienosäädä Level maun mukaan – tuloksena voimakas, hallittu basso kaikilla voimakkuuksilla.
Käynnistys & maadoitus
GTO™-signaaliheräte (DC-offset/signal sense) herättää LC2i:n ilman erillistä johtoa. Vaihtoehtoisesti voit käyttää heräte sisään -liitäntää. Laitteessa on myös heräte ulos 12 VDC, joka aktivoituu, kun LC2i on päällä.
Asennus
Syötä +12 V jatkuva ja tee hyvä runkomaadoitus. Jos käytät perinteistä herätettä, ota sen käynnistysvirta virtalukolta (sulakerasiasta). Suositussulake 1 A. Sijoita laite kuivaan, tärinältä suojattuun paikkaan; kiinnityskorvakkeet helpottavat asennusta. (ACR-1 kaapeli kojelautaan on suositeltu käyttömukavuuden vuoksi.)
| Yleistä | |
|---|---|
| Tuote | AudioControl LC2i |
| Tyyppi | Aktiivinen 2-kanavainen linjamuunnin AccuBASS®-toiminnolla |
| Taajuusvaste | 33 Hz – 100 kHz (±1 dB) |
| Sisääntulot | |
| Kaiutintaso-sisääntulo | 1 kpl (2 kanavaa) |
| Maksimi sisääntulo | 400 W/kanava @4 Ω (≈40 Vrms) |
| Sisääntuloimpedanssi | 20 kΩ |
| Lähdöt | |
| Pre-outit | 2 paria: Main (full-range, fixed), Bass (variable) |
| Maksimilähtötaso | 9.5 Vrms (≈13 V peak) |
| Lähdön impedanssi | 150 Ω |
| Suorituskyky | |
| Signaali-kohinasuhde | > 110 dB |
| Kokonaissärö (THD) | 0.01 % |
| Ohjaus & toiminnot | |
| AccuBASS® | Threshold & Level – basson kompensointi |
| Käynnistys | GTO™ (signaaliheräte) / heräte sisään |
| Heräte ulos | 12 VDC (aktiivinen, kun laite päällä) |
| Kojelautasäädin | ACR-1 (lisävaruste) |
| Virta & asennus | |
| Virrankulutus | ≈ 150 mA |
| Suositussulake | 1 A |
| Heräte (perinteinen) | heräte sisään – käynnistysvirta virtalukolta (sulakerasiasta) |
| Mitat & paino | |
| Mitat | 5.4″ (L) × 3.25″ (S) × 1.5″ (K) — 6.5″ L kiinnityskorvakkeilla |
| Paino | 1.0 lbs (≈0.5 kg) |
| Paketissa | |
| Sisältö | LC2i, kaiutin- ja virtaliittimet, käyttöohje, takuutiedot (ACR-1 lisävaruste) |
Säätö ja asennus – syventävät ohjeet
LC2i:n aktiivinen, korkean jännitteen kaiutintaso-etuaste ja korkea sisääntuloimpedanssi on suunniteltu nimenomaan tehdassoittimien kanssa toimivaksi: se hyväksyy suuret RMS-tasot ilman yliohjautumista ja kuormittaa alkuperäistä ohjelmalähdettä vain vähän, mikä auttaa säilyttämään alkuperäisen soinnin ja mittaustarkkuuden.
Tasonsovituksen periaate (Level Matching)
• Aloita vahvistimien gainit maltillisina ja aseta LC2i:n tasosäätimet alhaalta ylöspäin – haetaan puhdas, meluton signaali ilman leikkautumista.
• Nosta soittimen voimakkuutta kohti käyttömaksimia (mutta vältä säröä) ja lisää LC2i:n tasoa vain sen verran, että vahvistinten sisääntulot saavat riittävän jännitteen (päänvaraa jää yläpäähän).
• Jos käytät mittaria tai RTA:ta, tähtää siihen, että ulostulohuiput pysyvät vahvistimen suositellun sisääntuloalueen sisällä – näin varmistat hyvän signaali–kohinasuhteen koko äänialueella.
AccuBASS® – käytännön asetus
• Soita bassoltaan tasaista materiaalia ja nosta äänenvoimakkuutta, kunnes huomaat tehdasjärjestelmän rajoittavan bassoa (roll-off). Pysäytä siihen – tämä on viitekohta.
• Aseta AccuBASS® Level keskikohtaan. Käännä Threshold-säätöä hitaasti myötäpäivään, kunnes basso “hyppää takaisin” – juuri sen verran, että roll-off korjaantuu.
• Hienosäädä Level halutun maun mukaan. Jos auton alkuperäinen vahvistin ei rajoita bassoa, voit lukita korjauksen kääntämällä Thresholdin täysin myötäpäivään ja käyttää Leveliä lisäyksenä vain silloin, kun sitä tarvitaan.
GTO™-signaaliheräte ja herätteet
• GTO™ (Great Turn On) käynnistää LC2i:n, kun tehdasjärjestelmään tulee signaali/DC-offset – et siis välttämättä tarvitse erillistä herätejohtoa (muista silti +12 V ja maadoitus).
• LC2i antaa myös heräte ulos 12 V, jolla voit kytkeä vahvistimet päälle LC2i:n mukana. Erikoistilanteissa GTO™ voidaan kytkeä pois sisäisellä hyppylangalla (jumperi) – käytä tätä vain, jos järjestelmä sitä edellyttää.
• Jos valitset perinteisen heräte sisään -tavan, nosta heräte käynnistysvirta virtalukolta (sulakerasiasta) ja suojaa linja asianmukaisesti.
Kytkentämallit ja ulostulojen hyödyntäminen
• Perus “bassolisä” -kokoonpanossa ohjaa Bass-ulostulo subivahvistimelle ja jätä Main täyskaistaiseksi oven kaiuttimille – tämä minimoi signaalitiehen liittyvät kompromissit.
• Monivahvistinratkaisussa LC2i:n kaksoislähdöt helpottavat järjestyksellistä kytkentää: pidä Main puhtaana täyskaistana ja säädä subitason hallinta Bass-lähdön kautta (ACR-1 helpottaa käytössä).
Asennus- ja johtovinkit
• Reititä virtakaapelit ja signaalikaapelit eri puolelle autoa – tämä vähentää mahdollisia indusoituja hurinoita ja syöttömelua. Pidä maadoitus johdonpituus lyhyenä ja käytä yhtä yhteistä maapistettä useammalle laitteelle, jolloin maasilmukat eivät pääse muodostumaan.
• Sijoita LC2i kuivaan, tärinää välttelevään paikkaan. Kiinnitä runko kiinnityskorvakkeista – mekaaninen tukevuus vähentää kosketushäiriöiden riskiä ja varmistaa pitkäikäisen toiminnan.
• Kun viimeistelet säädöt, pidä subivahvistimen alipäästösuodin ja LC2i:n Bass-linjataso samassa “pelikirjassa”: vältä kahta päällekkäistä tasokorjausta, jotta dynamiikka ja iskun alku säilyvät.
Vianhaku ja optimointi
• Jos basso on ylikorostunut pienillä voimakkuuksilla ja vähentyy suurilla voimakkuuksilla, Threshold on todennäköisesti liian alhaalla – nosta sitä pykälittäin ja pidä Level kohtuullisena.
• Mikäli käynnistys on epäjohdonmukaista, testaa GTO™ pois päältä ja käytä heräte sisään -linjaa – erilaiset auton alkuperäiset pääteasteet käyttäytyvät eri tavoin DC-offsetin suhteen.
• Kun kokonais gain-rakenne on oikein, vahvistimen tulo ei leikkaa ja LC2i:n ulostulot pysyvät puhtaina – näin saat teknisesti hiljaisen taustan ja “iskevän basson” ilman kompressiota myös kovemmilla äänenvoimakkuuksilla.
