Audi A4 B8 Sedan (2008–2015) valmis bassopaketti

Tekniset tiedot ja asennusvinkit

Asennusvinkit

Vastuuvapautus ja asennussuositus
Radiokulma ja tämän tuotepaketin valmistajat eivät vastaa väärin suoritetuista sähköasennuksista, virheellisistä kytkennöistä tai muutoksista ajoneuvon alkuperäiseen johdotukseen.

Tuote on teknisesti yhteensopiva Audi A4 B8 -mallien kanssa, mutta autohifilaitteiden asennus edellyttää riittävää sähköalan tuntemusta, huolellisuutta ja oikeita työmenetelmiä.

Väärin tehty virtakytkentä, maadoitus tai signaalinotto voi aiheuttaa toimintahäiriöitä, äänihäiriöitä, akkuvikailmoituksia tai pahimmillaan komponenttien vaurioitumisen.

Ammattilaisasennuksessa varmistetaan:

• oikeanvirtakaapelointi, maadoitus ja pääsulake,
• heräte- ja signaalitasot auton sähköjärjestelmään sopiviksi,
• sekä järjestelmän vaihe- ja gain-säädöt, jotka ovat olennaisia äänentasapainon kannalta.

Asennuksen yhteydessä tarkistetaan myös mahdolliset CAN-väylän herätesignaalit ja akun IBS-anturin kytkentä, jotta auto ei jää virransyöttötilaan tai aiheuta vikakoodeja.

Huolimattomasti tehty sähköasennus voi aiheuttaa laitteistovaurioita, virransyöttöhäiriöitä tai jopa palovaaran.

Tilaajan vastuu

Jos tuote tilataan ilman asennuspalvelua, asiakas vastaa itse kaikista asennuksen yhteydessä mahdollisesti syntyvistä vaurioista, johdotusvirheistä, komponenttien rikkoutumisista tai muista asennuksesta aiheutuneista ongelmista.

Takuu ei kata vahinkoja, jotka johtuvat virheellisestä sähköasennuksesta, väärästä maadoituksesta, ylikuumenemisesta, oikosulusta tai ohjeiden vastaisesta kytkennästä.

Tuotepaketit on suunniteltu asennusvalmiiksi, mutta niiden suorituskyky ja turvallisuus riippuvat asennustavasta.

Radiokulma suosittelee vahvasti, että asennus teetetään valtuutetulla Radiokulma-asentajalla tai muulla ammattitaitoisella autohifiliikkeellä.

Tilatessasi tuotteen ilman asennusta, vastaat itse asennuksen oikeellisuudesta ja mahdollisista seurauksista.

Asennusvinkit (signaalin ottaminen vahvistimelle)

Signaali otto vahvistimelle – Audi A4 B8 autossa signaalinotto on poikkeuksellisen helppo: kaikki järjestelmät tarjoavat kaiutintasoisen signaalin takakanavista.

Alpine S2-A60M tukee tätä suoraan, joten et tarvitse erillisiä muuntimia, prosessoreita tai adaptereita.

Koko asennus onnistuu ilman auton sähköjärjestelmän muutoksia, ja tulos on tasapainoinen, häiriötön sekä täydellisesti OEM-ilmeinen.

Sinun tarvitsee vain saada kaiutintasoinen signaalinsyöttö seuraavasti.

Audi A4 B8:n alkuperäinen järjestelmä jakautuu kolmeen pääversioon:

1. Standard Audio (Basic):
Soitin ohjaa suoraan takakaiuttimia (ei erillistä vahvistinta). Signaali voidaan ottaa suoraan takakaiutinjohdoista.

Signaalin sijainti ja värikoodit
Sijainti: Soittimen takana (keskikonsoli)
Johtoparit: Vasen takakanava: valkoinen/harmaa + valkoinen

2. Audi Sound System (ASS):

Erona pieni lisävahvistin tavaratilassa (yleensä vasemmassa sivussa). Signaali on edelleen kaiutintasoinen, ei tarvita linjamuunninta

Vahvistimen sijainti
Tavaratilan vasen verhoilu (pieni vahvistin)
Johtoparit: Harmaa/punainen + ruskea (vasen), valkoinen/punainen + ruskea (oikea)

3. Bang & Olufsen (B&O):

Erillinen DSP-vahvistin (optinen yhteys). Signaali otetaan takakaiuttimilta tai suoraan subwoofer-lähdöstä kaiutintasoisena. RCA/line-lähtöä ei ole ilman DSP-muunninta.

Vahvistimen sijainti
Tavaratilan vasen puoli (iso vahvistin, optinen liitin)
Johdot: Sub-lähtö (2-johtiminen): sininen/vihreä ja sininen/ruskea tai sininen/musta (tarkista värit manuaalista)

Kaiutinsignaalin haaroittaminen vahvistimelle

Haaroita signaali Alpine S2-A60M:lle käyttäen puristimia tai juota kiinni, eristä kunnolla. Vie signaali vahvistimen kaiutintuloihin (speaker in).

Automaattinen heräte (Auto Turn-On). 2-A60M tunnistaa signaalin kaiutintasosta → käynnistyy automaattisesti. Jos ei toimi: ota “ACC” -heräte esim. takasulakerasiasta (sulake SC4 / 12 V virta.

Asennuksen testaus
Huom. subwooferille suositellaan n. 10-20 tunnin sisäänajoa, eli maltillisempaa soittoa jonka jälkeen voidaan viimeistellä säädöt oheisten ohjeiden mukaan.

1. Kytke järjestelmä päälle.
2. Säädä soittimen äänenvoimakkuus 50 % tasolle.
3. Nosta vahvistimen gainia, kunnes basso kuuluu tasapainoisesti ilman säröä.
4. Testaa eri biiseillä:
• Jos basso kuulostaa “umpinaiselta” → vaihe väärin (vaihda kaiutinjohtojen +/–).
• Jos basso soi liian voimakkaasti → laske alipäästöä tai gainia.
• Kun kaikki toimii, sido johdot ja viimeistele verhoilut.

Virtaliitännät ja asennus

• Pääsulake ≤ 30 cm akun plusnavasta, akku on takana joten virtakaapeli on lyhyt
• Käytä 10 mm² virtasarjaa ja hyvää maadoitusta
• Maadoita runkoon – älä IBS-anturin ohi
• Käytä tiivistenauhaa elementin ja kotelon etuseinän välissä

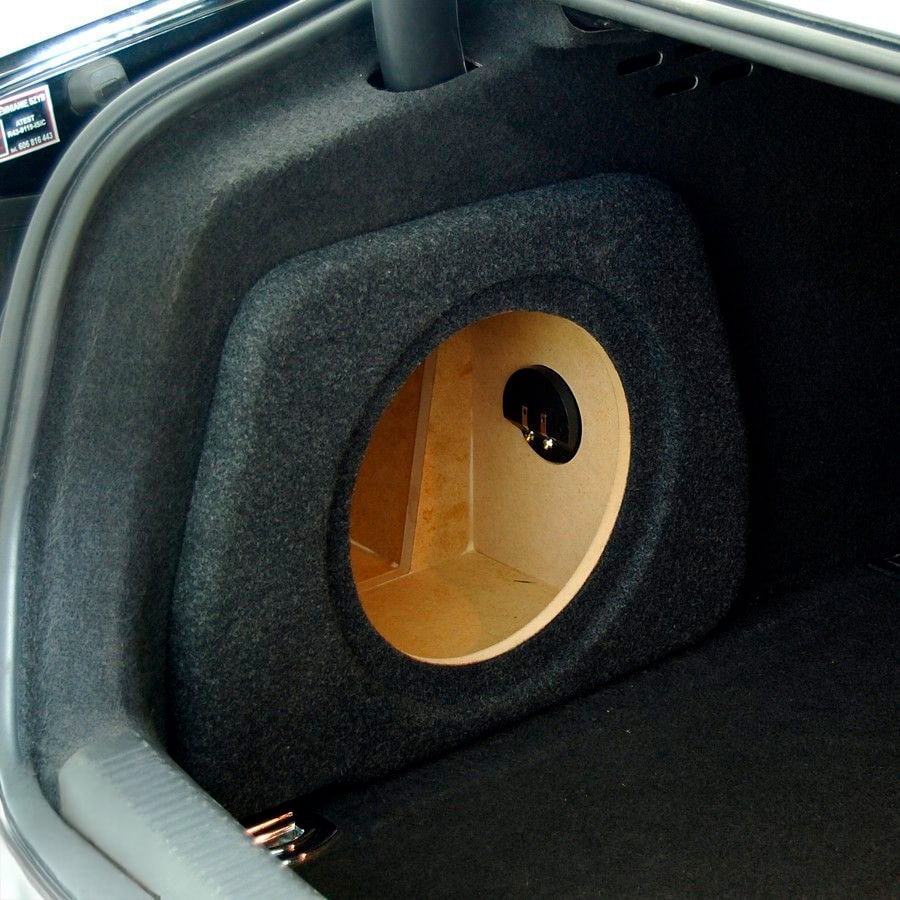

• Kotelon kiinnitys: sivulokero, ruuvit + tiivistenauha
• Asenna vahvistin sivuverhoilun taakse tai varapyöräkaukalon reunaan
• Puhekelat rinnan: (+) kelat yhteen, (–) kelat yhteen → 2 Ω
• Suodinsäädöt: LPF 70–85 Hz, Subsonic 20–25 Hz
• Ritilä: kiinnitä twist-lockilla – ei porausta
• Jätä ilmarako vahvistimen ympärille
• RUX-KNOB.2 → keskikonsolin sivu tai hanskalokeron alareuna
• Gain EI ole äänenvoimakkuuden säädin, säädä vain tarpeen mukaan

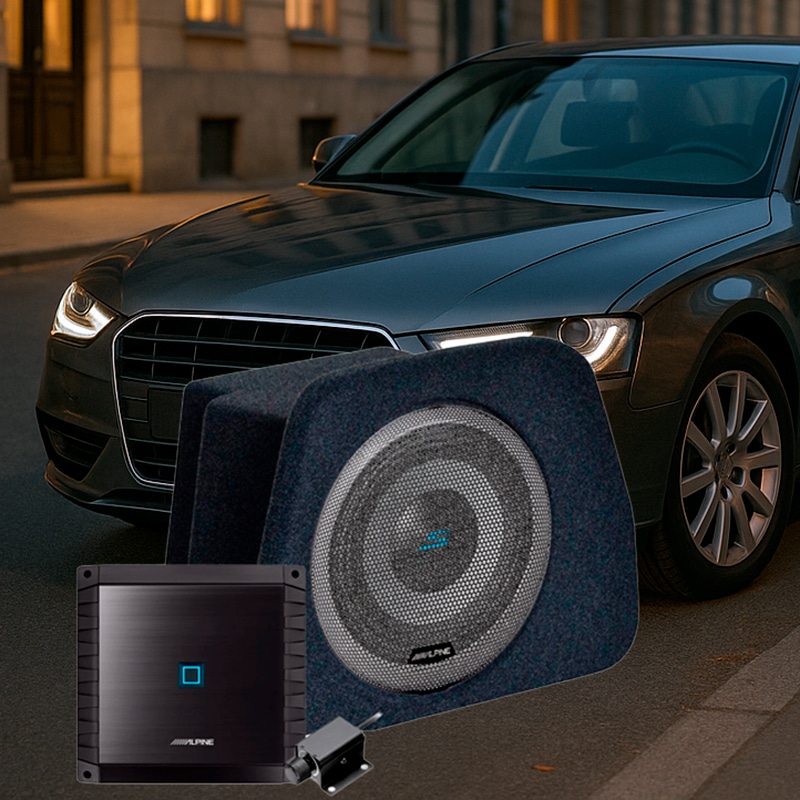

 brand: Alpine / Basser model: A4 B8 Sedan Bass Pack title: Audi A4 B8 Sedan – Alpine S2-W10D4 + S2-A60M + Fit-Box FBaudi08 category: Subwoofer-paketti (Ajoneuvokohtainen) channels: 1 mono power_rms: "600 W @ 2 Ω" enclosure_type: Suljettu MDF 15 l subwoofer: Alpine S2-W10D4 (10”, Dual 4 Ω) grille: Alpine KTE-10G3 (ritilä sisältyy) remote_control: RUX-KNOB.2 (bassosäädin) dimensions_mm: Ajoneuvokohtainen sivulokero A4 B8 Sedanissa weight_kg: "≈ 11 kg" supplied_accessories: - Virtasulake - Johdinsarja - Ritilä - Tiivistenauha - RUX-johto - Kiinnitysruuvit
