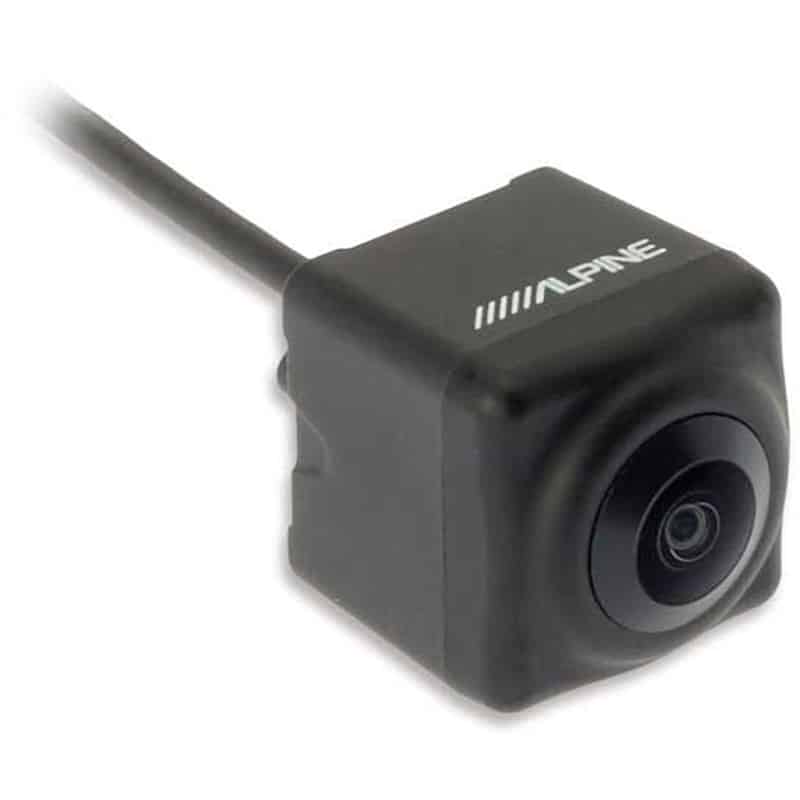

Alpine HCE-C1100 / HCE-C1100D – HDR-peruutuskamera

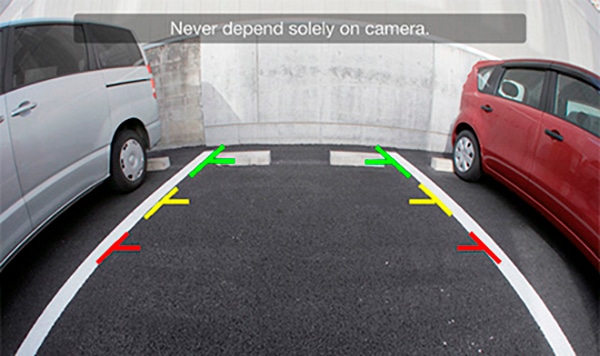

Peruutusviivat ja näkymän apuviivat

Alpine HCE-C1100-sarjan kamerat on varustettu selkeillä peruutusviivoilla, jotka helpottavat etäisyyden arviointia ja auton sijoittamista tarkasti peruutettaessa. Näytölle muodostuvat ohjausviivat näkyvät automaattisesti, kun kamera aktivoituu peruutusvaihteen kytkemisen yhteydessä. Viivat on kalibroitu vastaamaan auton takapään näkymää, ja niiden mitoitus perustuu realistiseen peilikuvattuun perspektiiviin – juuri sellaiseen kuin kuljettaja näkee taustapeilistä.

Kolmiportainen etäisyysasteikko

Kuvassa näkyy kolme vyöhykettä, jotka auttavat hahmottamaan peruutusetäisyyttä:

Vihreä alue – turvallinen vyöhyke, joka osoittaa vapaata tilaa auton takana.

Keltainen alue – lähestyvä este; suositeltu tarkkaavaisuusvyöhyke.

Punainen alue – kriittinen raja, jossa puskurin ja esteen väli on vain muutamia kymmeniä senttejä.

Viivojen välinen etäisyys vastaa tyypillisesti noin 50 cm askelta, mutta todellinen perspektiivi vaihtelee hieman asennuskulmasta ja auton korkeudesta riippuen. Oikein säädettynä punainen raja osuu puskurin taakse niin, että kuvaan jää vielä pieni suojaväli todelliseen esteeseen.

Säätö ja kalibrointi

Asennuksen yhteydessä kameran kulma kannattaa säätää siten, että auton puskurin yläreuna näkyy kuvan alalaidassa. Tällä tavoin ohjausviivojen perspektiivi vastaa todellista maastoa. Alpine-pakkauksessa toimitettu säädettävä kiinnike mahdollistaa hienosäädön: kun kulma on kohdallaan, punainen viiva näyttää esteen tarkan lähestymisrajan. Käytännössä tämä auttaa esimerkiksi ahtaissa pysäköintiruuduissa, kun halutaan jättää tasainen väli seinään tai toiseen ajoneuvoon.

Apuviivat tukena myös heikossa valossa

HDR-kuvankäsittely varmistaa, että peruutusviivat pysyvät selkeinä myös valaistuksen muuttuessa. Vaikka ajovalo tai peruutusvalo luo varjoja, kirkkaus ja kontrasti mukautuvat automaattisesti. Tämä tekee viivoista helposti havaittavia pimeissäkin parkkihalleissa.

Alpine HCE-C1100-sarja tuo näkyvyyteen sen varmuuden, jonka jokainen kuljettaja toivoo. Kompaktiin 23,6 mm runkoon on pakattu HDR-kuvankäsittely, joka säilyttää yksityiskohdat kirkkaassa auringonpaisteessa ja varjoisissa rampeissa. Automaattinen kontrastinsäätö tasoittaa äkilliset valaistuksen vaihtelut. Molemmat mallit, HCE-C1100 ja HCE-C1100D, hyödyntävät 1/3.7-tuumaista CMOS-kennoa, joka kuvaa ympäristön tarkasti 640 × 480 resoluutiolla.

Laaja kuvakulma (131° vaaka, 103° pysty) paljastaa myös piiloon jääneet kulmat ja puskurin reunat, mikä tekee peruutuksesta turvallista ahtaissakin paikoissa. HDR-prosessointi toistaa värit luonnollisesti, ja peilikuvattu näkymä vastaa auton takapeilin perspektiiviä. Signaali tuotetaan NTSC-standardin mukaisesti 1 Vp-p / 75 Ω tasolla, joten kuva on yhteensopiva monien soittimien ja näyttöjen RCA-kameratulon kanssa.

HCE-C1100-mallissa mukana on virtayksikkö ja seitsemän metrin jatkokaapeli, kun taas HCE-C1100D-versio saa virran suoraan Alpine-soittimen dedikoidusta kameraliitännästä ja toimitetaan 10,5 metrin kaapelilla – täydellinen plug-in-ratkaisu.

Rakenteeltaan kamerat on tehty kestämään. IP67-suojaus varmistaa pölyn- ja vedenkestävyyden, ja toimintalämpötila-alue –30 … +70 °C takaa luotettavuuden ympäri vuoden. Pakkauksessa toimitetaan säädettävä kiinnike, kulmansäätöruuvit ja tiivistysosat, joiden avulla kameran voi asentaa siististi takapuskurin keskelle tai rekisterikilven yläpuolelle. Kulmaa säätämällä voidaan määrittää, kuinka paljon puskuria näkyy kuvan alareunassa, mikä helpottaa etäisyyksien arviointia.

Virtaliitäntä on suunniteltu turvalliseksi ja selkeäksi. HCE-C1100-mallissa punainen johto kytketään peruutusvalon tai ACC-virtapiirin kautta, musta maadoitetaan runkoon, ja virtayksikkö asetetaan kameran ja näytön väliin. HCE-C1100D taas liitetään suoraan Alpine-soittimeen ilman erillistä virtalähdettä.

Käytännössä asennus on nopeaa ja varmaa – liittimet on merkitty selkeästi, ja koko järjestelmä käynnistyy automaattisesti, kun peruutusvaihde kytketään päälle.

Alpine HCE-C1100-sarja on varma valinta niille, jotka haluavat OEM-tasoisen näkyvyyden ilman kompromisseja. Kuvan laatu, suojauksen taso ja helppo yhteensopivuus tekevät siitä luotettavan kumppanin jokaiseen peruutukseen – olipa kyse henkilöautosta, pakettiautosta tai matkailuajoneuvosta.

Tekniset tiedot ja asennusvinkit

Asennus- ja käyttövinkit

Sijoitus: kamerat on suunniteltu sijoitettavaksi takapuskurin keskelle tai rekisterikilven yläpuolelle, rekisterikilven valon upotukseen. Vältä vinoutta ja varmista, että puskurin yläreuna näkyy kuvan alalaidassa.

Kytkennät:

HCE-C1100: RCA kameratuloon (NTSC), virtayksikön punainen johdin ACC/Reverse-virtaan, musta maahan.

HCE-C1100D: liitä suoraan Alpine-soittimen kamera-porttiin (ei virtayksikköä).

Tiivistys: käytä pakkauksen mukana tulevaa kumitiivistettä ja tarvittaessa lisämassaa vesitiiviyden varmistamiseksi.

Turva: HDR-kuva laajentaa näkyvyyttä, mutta etäisyyksien arviointiin on aina syytä käyttää myös peilejä.

Häiriönesto: pidä kaapelit erillään antenni- ja virtajohdoista, erityisesti pitkissä vetoissa.

brand: Alpine

models: ["HCE-C1100", "HCE-C1100D"]
category: HDR rear view camera
image_sensor: "1/3.7\" CMOS, 0.3 MP (640×480)"
field_of_view_deg: {horizontal: 131, vertical: 103}
video_output:
  HCE-C1100: "Composite NTSC RCA (1 Vp-p / 75 Ω)"
  HCE-C1100D: "Direct Alpine camera input"
hdr_processing: true
mirror_image: true
signal_to_noise_db: 40.5
ingress_protection: IP67
operating_temp_c: [-30, +70]
supply_voltage_vdc: "9–15.6"
power_consumption_w: 1.2
dimensions_mm:
  camera: [23.6, 23.6, 24.0]
  power_unit: [38.0, 25.0, 15.0]
extension_cable_m:
  HCE-C1100: 7.0
  HCE-C1100D: 10.5
connectivity:
  video_format: "NTSC composite"
  output_impedance_ohm: 75
mounting: "adjustable bracket with sealing kit"
usage_environment: "automotive exterior, bumper or tailgate mount"
key_differences:
  - "HCE-C1100 includes power unit and RCA video output"
  - "HCE-C1100D connects directly to Alpine head units (no power unit)"
source_verified: true
source: "Alpine HCE-C1100 / HCE-C1100D Owner’s Manual"
