Phoenix Gold ZX18PDF | 8″ Slim koteloitu passiivi subwoofer

Subwoofer-elementin teknologia

• 1,5″ (38,1 mm) kuparikela ja teräksinen puhekelan runko varmistavat lämpöstabiilin toiminnan myös pidemmissä kuuntelusessioissa.
• Paksu kuminen yläripustus on ommeltu kartioon – mekaaninen lujuus ja pitkä käyttöikä.
• 24 mm pitkä liikerata: riittävä kartion liike tuottaa matalaa bassoa myös pienehköstä kotelosta.

Rakenne ja materiaalit

• Suljettu kotelo: luonnostaan nopea, kontrolloitu toisto; soveltuu laajasti eri musiikkityyleihin.

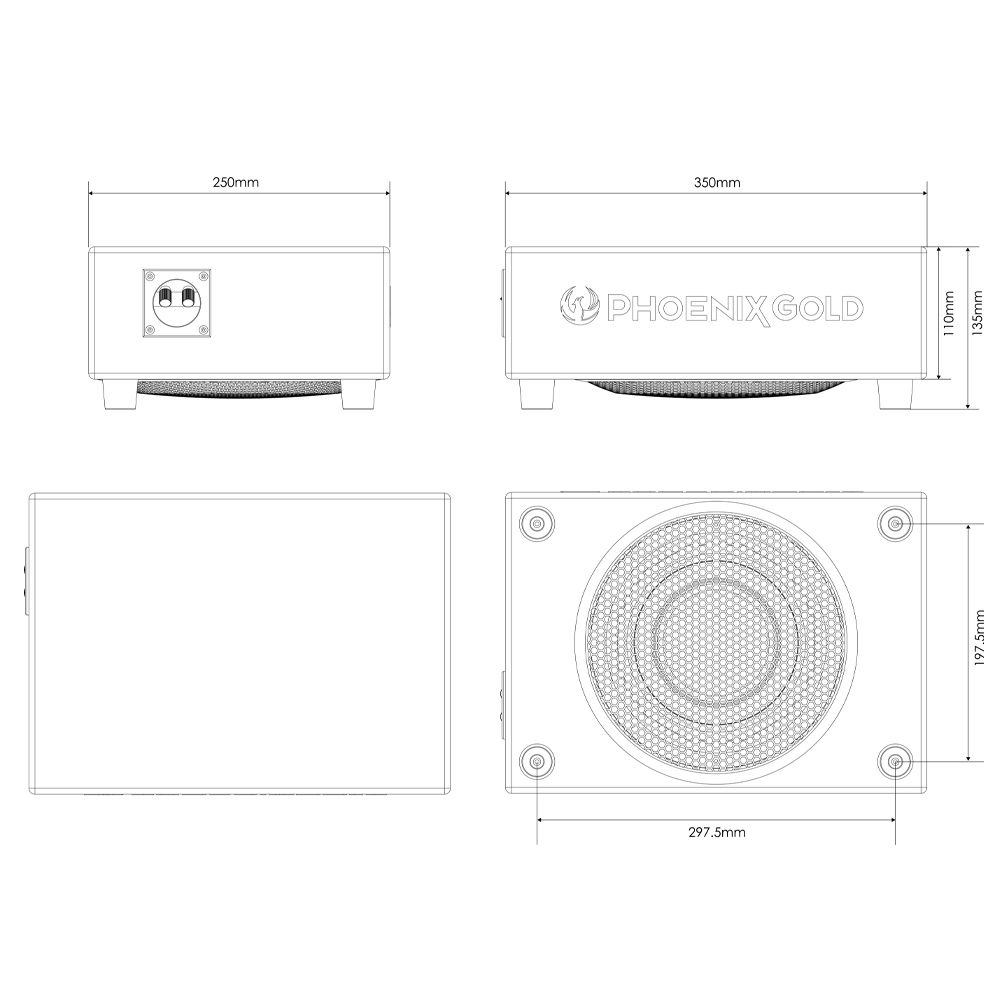

• Kompaktit kotelomitat 350 × 250 × 135 mm mahdollistavat monipuolisen sijoittelun (selkänojan taakse, sivuverhous, tavaratilan kulma).
• Helppokäyttöinen kaiutinterminaali nopeuttaa johdotusta ja varmistaa luotettavan kontaktin.

Liitännät

• Impedanssi 2 Ω: yhdistä monoblokkiin joka on vakaa 2 ohmiin. Suositus noin 250 W RMS @ 2 Ω – vahvistimessa voi olla lisäreserviä, kunhan gain säädetään oikein.

Asennettavuus

360° sijoittelu antaa valinnanvaraa:

• Frontfire (elementti ylöspäin) – selkeä potku ja rytmin tarkkuus.
• Sidefire (elementti sivulle päin– hyvä kompromissi tilankäytölle.

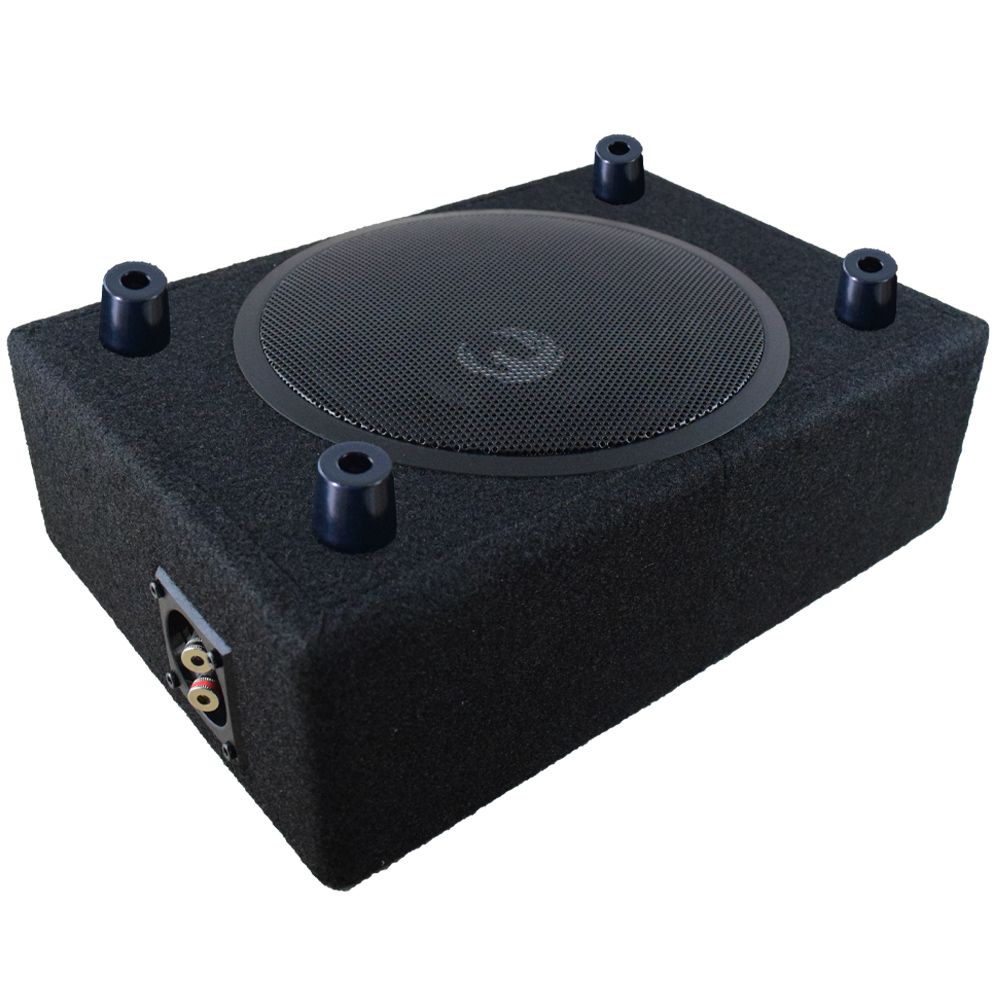

• Downfire (elementti alaspäin) – suojaa elementtiä ja tasoittaa toistoa; varmista riittävä alavara elementin liikkeelle.

Käyttökohde ja käyttötarkoitus

• Kompaktiin asennukseen: kun haluat selvästi paremman basson ilman suurta laatikkoa.

• Täydennykseksi OEM-soittoon: helppo tapa tuoda matalataajuuksille painoa ja uskottavuutta, aina hallitulla soinnilla.

• Monipuolinen soveltuvuus: suljetun kotelon luonne tukee sekä nopeaa elektronista materiaalia että akustisen musiikin dynamiikkaa.

ZX18PDF on parhaimmillaan, kun sijoitus ja säädöt tehdään huolellisesti. Aloita mekaanisesta sijoittelusta: kokeile koteloa ensin tavaratilan takaosassa elementti taaksepäin ja tee vertailu alas suunnattuun asennukseen. Alas suunnattuna subwoofer tasoittaa toistoa ja suojaa elementtiä – muista vain jättää riittävä alavara, jotta paksu yläripustus ja kartio voivat liikkua vapaasti. Jos auto on pieni hatchback, kotelo toimii usein hyvin myös sivuverhousta vasten, jolloin tila säilyy käyttökelpoisena.

Sähköpuolella kytke subwoofer 2 ohmiin kykenevään monovahvistimeen tai monikanavaiseen vahvistimeen ja käytä kaiutinjohdoksi 2,5–4,0 mm² laatukaapelia. Kaiutinterminaali on toteutettu helpoksi ja varmaksi: kiristä ruuvit huolellisesti ja vältä oikosulkuja. Aseta low-pass-suodin lähtökohtaisesti 70–90 Hz ja 12–24 dB/okt jyrkkyydelle; sealed-kotelolla et yleensä tarvitse subsonicia. Tee vaihe-/polariteettitesti: kuuntele potkurummun “isku” kuskin paikalla ja käännä 0°/180°, valitse selkein ja tiukin tulos. Gain säädetään korva edellä: nosta tasoa, kunnes kokonaissointi on napakka ilman, että basso alkaa säröytyä.

Jos lähtönä on auton alkuperäinen soitin, käytä monoblokkia, jossa on kaiutintason sisääntulot, tai lisää laadukas linjamuunnin. Ensimmäiset 10–15 kuuntelutuntia toimivat “sisäänajona” – puhekelan runko ja ripustukset elävät hieman, ja toisto napakoituu. Kun asennus on valmis, tee vielä lyhyt A/B-vertailu eri sijoituksilla; ZX18PDF:n 360° asennettavuus antaa helpon tavan hienosäätää basson tasaisuutta ilman kompromisseja.

Asennus- ja käyttövinkit

Sijoittelu: aloita suuntamalla elementti taakse tai alaspäin. Kokeile kääntää koteloa 90° kerrallaan ja kuuntele, missä asennossa matalin taajuusalue toistuu tasaisimmin. Jätä riittävä alavara suunnattaessa elementti alaspäin.

Kiinnitys: käytä tukevia kiinnityspisteitä/velcra-pohjia. Kotelo ei saa liikkua äkkijarrutuksessa.

Vahvistin: kytke 2 Ω -yhteensopivaan monoblokkiin tai monikanavaiseen vahvistimeen. Aseta alipäästösuodatus  ~70–90 Hz ja tarvittaessa subsonic erittäin matalaksi (suljettu kotelo ei vaadi korkeaa subsonicia).

Gain-säätö: nosta vahvistimen herkkyyttä vähitellen, kunnes saat halutun tason ilman säröytymistä; hienosäädä taajuuskorjaus vasta tämän jälkeen.

Yhteensopivuus: jos käytät auton alkuperäistä soitinta, huolehdi adaptereista/linjamuuntimesta; CAN-väyläautoissa suositellaan CAN-yhteensopivaa asennussarjaa, jotta virtalukon ohjaus ja vaimennukset toimivat oikein.

Sisäänajo

Kesto: 15–20 tuntia normaalia kuuntelua monipuolisella musiikilla.

Voimakkuus: vältä äärimmäisiä äänenpaineita sisäänajon aikana; pidä taso miellyttävänä.

Miksi: paksu yläripustus, kartio ja puhekelan runko asettuvat käytön myötä, minkä seurauksena toisto napakoituu ja ulottuu matalammalle.

Jälkisäätö: sisäänajon jälkeen tarkista gain, low-pass (tyypillisesti 70–90 Hz) ja vaihe/polariteetti. Usein pieni hienosäätö parantaa integraatiota etukaiuttimien kanssa.
