Phoenix Gold ZLOC2.2 signaalisilta jälkiasennusvahvistimille autoon

Saumatonta yhteistyötä

2-kanavainen ZLOC2.2-muunnin on suunniteltu poistamaan OEM-järjestelmien rajoitukset ja tarjoamaan parempaa äänenlaatua ilman, että auton alkuperäisiä asetuksia tarvitsee muuttaa.

Sisäänrakennettu CLIP-indikaattori

ZLOC2.2-muuntimen merkittävä ominaisuus on sen sisäänrakennettu CLIP-indikaattori, joka varmistaa äänen puhtauden. Tämä älykäs toiminto valvoo jatkuvasti sisään- ja ulostulosignaaleja ja ilmoittaa mahdollisista säröistä.

Jos vääristymiä havaitaan, klippivalo varoittaa käyttäjää reaaliajassa, jolloin äänenvoimakkuutta ja asetuksia voidaan säätää häiriöttömän äänentoiston varmistamiseksi.

Huippuluokan äänenlaatua

ZLOC2.2-muunnin on suunniteltu tarjoamaan maksimaalista kontrollia ja tarkkuutta. Sen avulla voit vähentää vääristymiä, yhdistää jälkiasennusvahvistimet tai -aktiivisubbarit saumattomasti OEM-järjestelmään ja parantaa soundia huomattavasti.

Lisäksi ZLOC2.2 vapauttaa sinut OEM-soittimen rajoituksista, antaen mahdollisuuden päivittää laitteistoa myös tulevaisuudessa ilman tarvetta vaihtaa alkuperäistä soitinta ja/tai vahvistinta.

Tekniset tiedot:

• Kaiutintulo 2-kanavaa

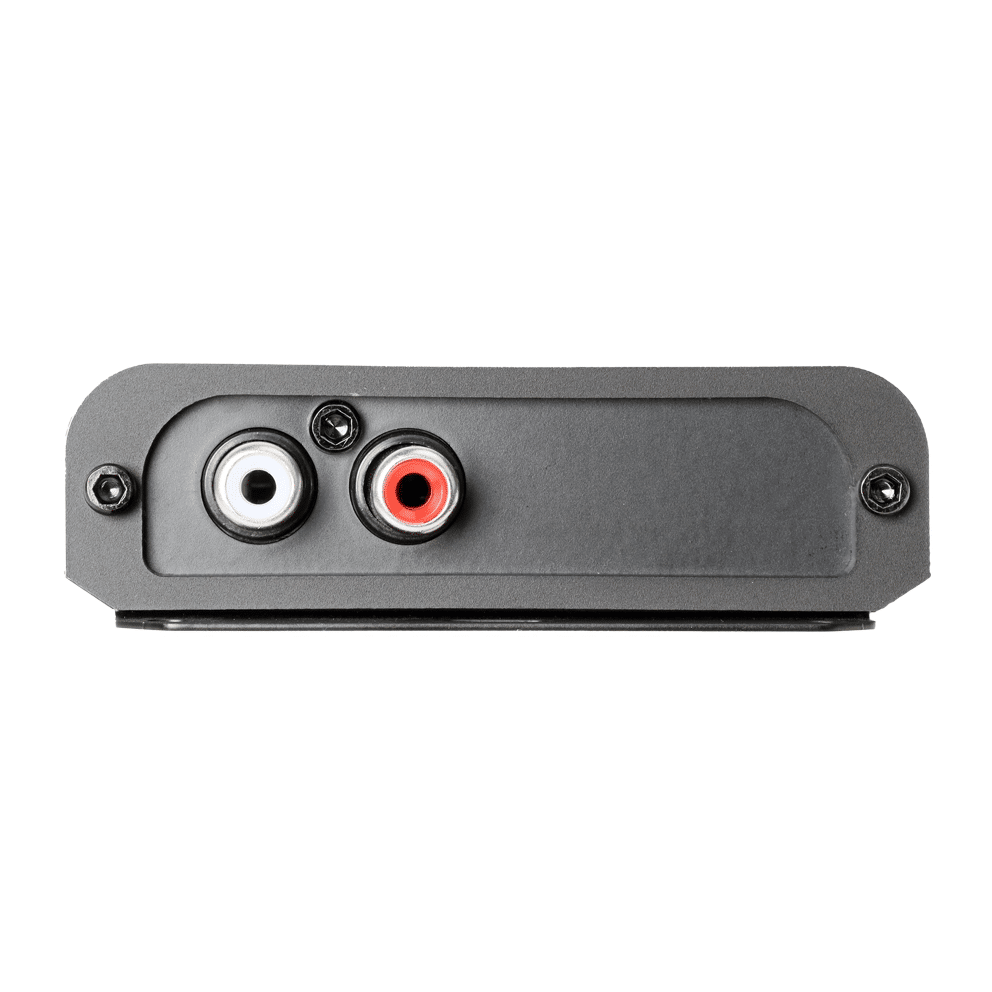

• Linjalähtö 2-kanavaa

• Herätevirran ohjaus sisään / ulos

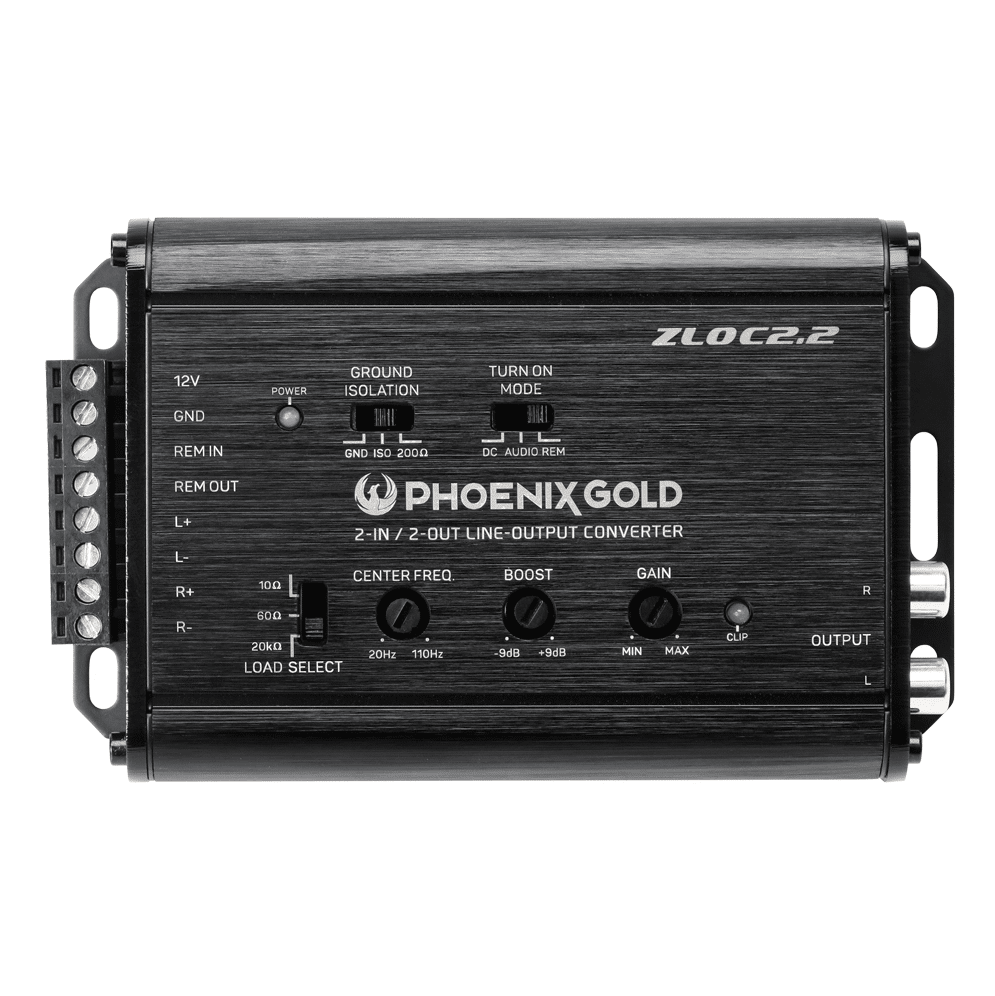

Kuormitusvalinta

Tällä saadaan auton alkuperäiselle soittimelle tehtyä tarvittava kuorma, sillä tietyt tehdasasenteiset soittimet saattavat mykistyä kokonaan, mikäli eivät havaitse kuormaa kaiutinlinjassa.

10Ω = Soitin havaitsee 10 ohmin kuorman. Esim. Mercedes Benz Vito käyttää tätä.

60Ω = Soitin havaitsee 60 ohmin kuorman, mikä parantaa monen soittimen kohdalla äänenlaatua

20KΩ = Tämä vastaa vahvistimen normaalia tuloliitäntää, jolloin OEM-soitin havaitsee 20 000 ohmin kuorman eli käytännössä ei kuormitusta lainkaan.

Maadoituseristys

Tällä määritetään virransyötön ja signaalin maadoitus.

GND Maadoitukset ovat täysin erillään, yleisin käytäntö

ISO Maadoitukset ovat yhdistetty

200Ω Maadoitukset on yhdistetty 200 ohm vastuksella

Eri vaihtoehtojen kokeileminen on hyödyllistä, mikäli laitteistossa ilmenee häiriöitä.

• Vahvistuksen säätö

• Clipping-indikaattori

• Keskitaajuus 20Hz–110Hz

• Bassotason säätö -9 ~ +9dB

• Käynnistystapa REM / DC / AUDIO

• Sisääntulomoodi 2-kanavaa

• Mitat (PxLxK) 130.6 × 82 × 24.8 mm

• Runko Alumiini

• Käyttöjännite 8–32V

• Sisääntuloherkkyys 0.5–32V

• Ulostulojännite (maks.) 7.5V @ 14.4V

• Maks. jännite 40V (vaatii 20KΩ kuorman)

• Signaali-kohinasuhde >100dB @ 6.4V ulostulo

• Sisääntuloimpedanssi 10Ω / 60Ω / 20KΩ

• Taajuusvaste 10–30kHz

• Kokonaisvääristymä (THD+N) <0.01%

• Ulostuloimpedanssi <120Ω

• Maks. virrankulutus 120–150 mA

• Käynnistysjännite DC 3–7V

• Vahvistuksen säätö -28 – 0dB

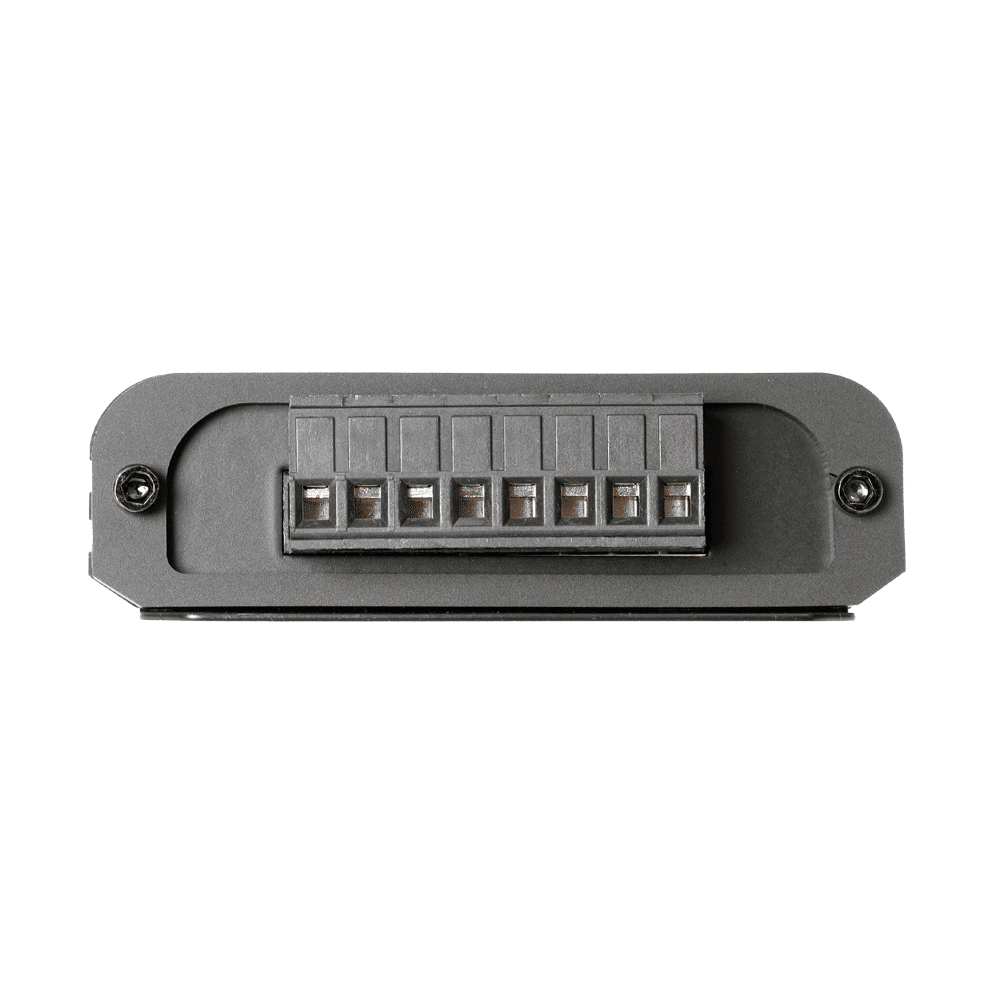

• Liitinterminaali Pikaliitäntä / 16# AWG
