79,90 €/kpl
Ilmainen toimitus yli 140 € tilauksiin!

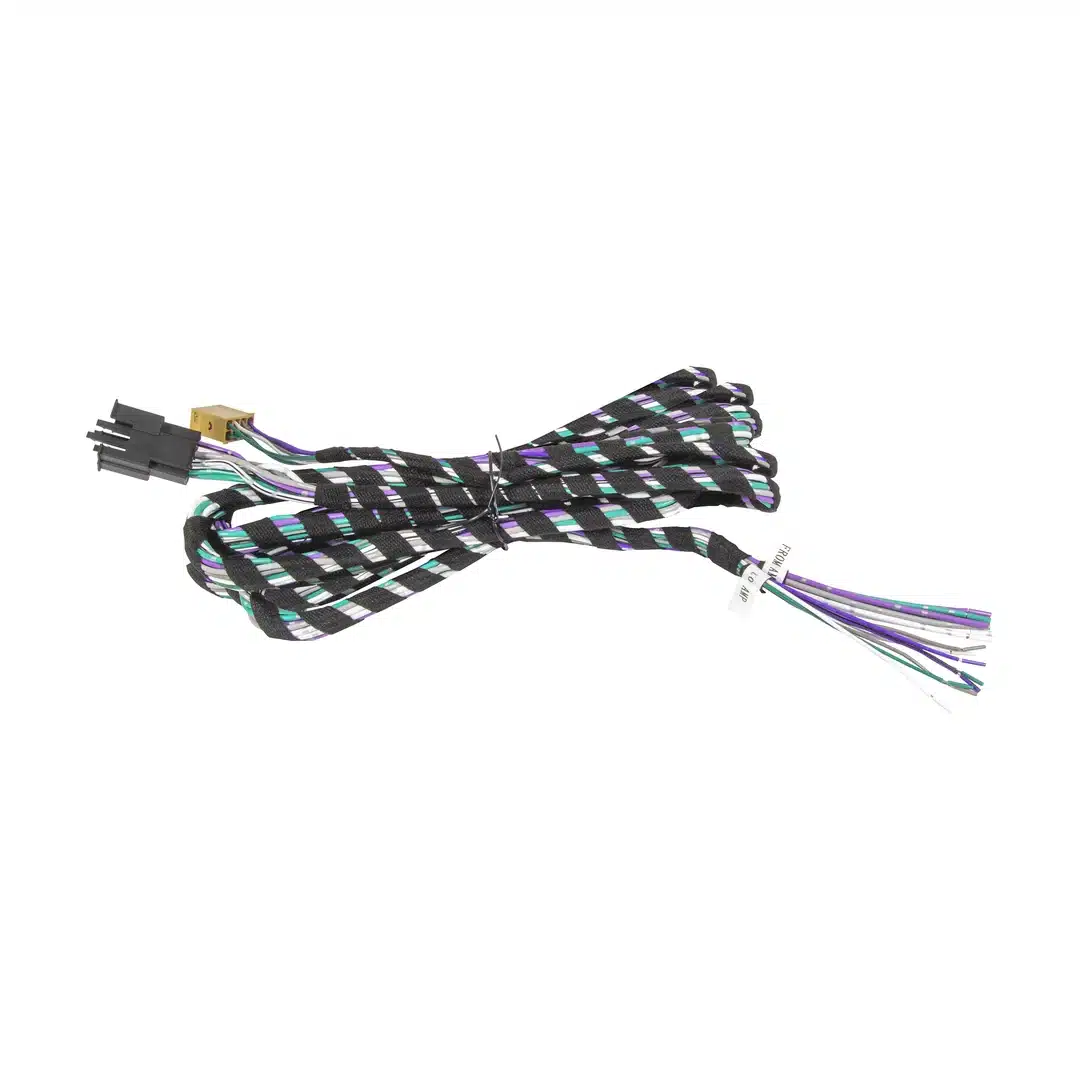

Musway MPK-QSC50-O Quadlock-sovitekaapeli 5,0 m
Vie alkuperäisen järjestelmän kaiutinsignaali vahvistimen kaiutintasoiseen sisääntuloon. MPK-QSC50-O yhdistää Quadlock-kaiutinliittimen avoimiin johtopäihin.
Kokonaisarvio & soveltuvuus
Käyttökohteen sovitus ★★★★☆
Quadlock-kaiutinliitännän sovittaminen high level -sisääntulolla varustettuun vahvistimeen.
Järjestelmään liittäminen ★★★★☆
Varmista Quadlock-pinnitys ja vahvistimen kaiutintulo. 5,0 m kaapelin avoimiin päihin tehdään asennuskohtaiset liitokset.
Asennusrakenne ★★★★☆

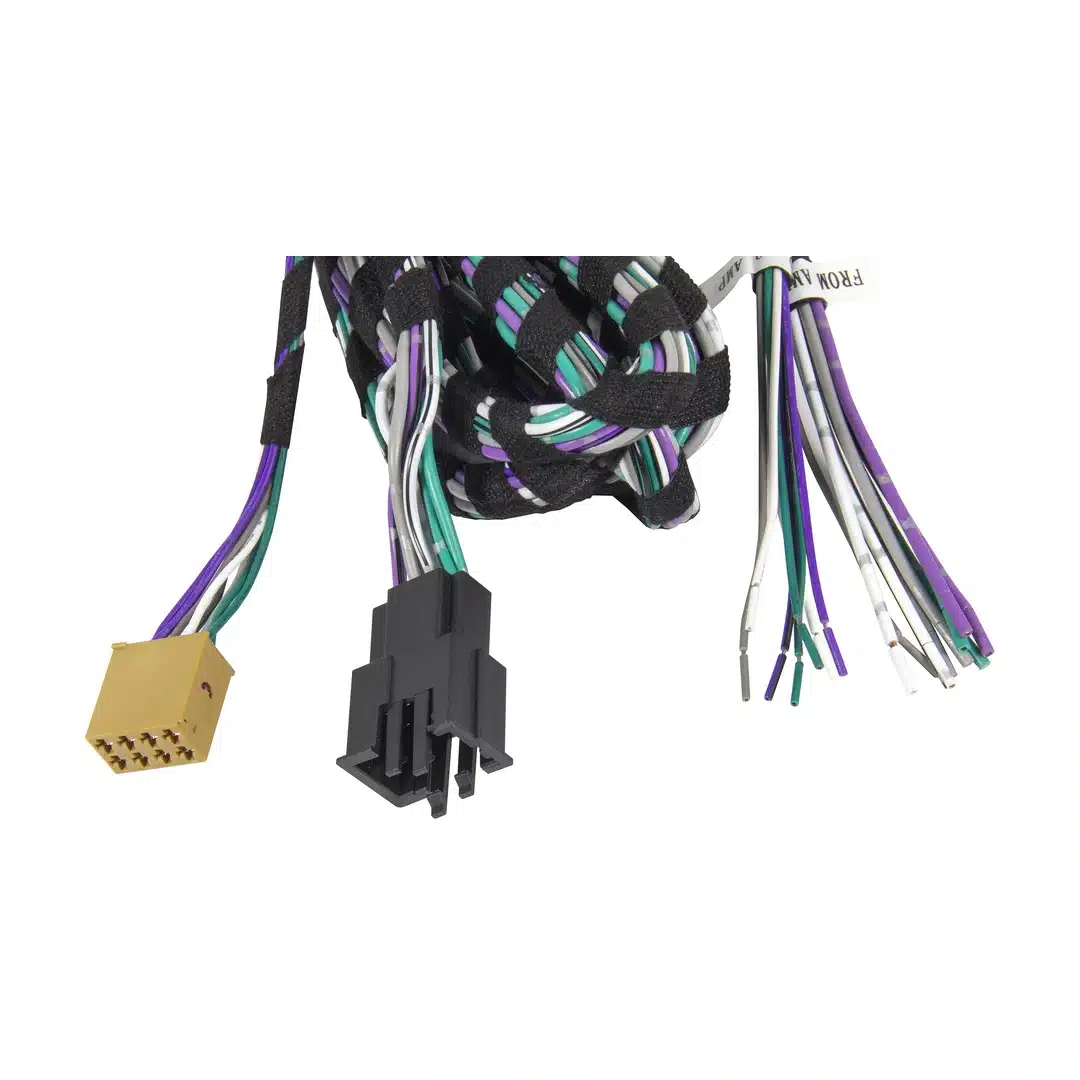

Quadlock-kaiutinliitin → avoimet johtopäät
Kokonaisarvio ★★★★☆
Valitse tämä pidempään, 5,0 m Quadlock-kaiutinsignaalin vetoon, kun vahvistimen pääteliitäntä tehdään erikseen. Quadlock-kaiutinliitin ja avoimet johtopäät määrittävät kaapelin kaksi päätä. Tämä sopii high level -asennukseen, jossa vahvistimen sijoitus edellyttää MPK-QSC25-O:ta pidempää reittiä. Mittaa reitti ja varmista auton pinnitys sekä vahvistimen kaiutintulo; avoimet päät eivät muodosta valmista vahvistinkohtaista liitintä.
Ota kaiutintasoinen signaali
Quadlock-liitin sovittaa auton alkuperäisen kaiutinliitännän vahvistimen high level -sisääntuloon.
Sovita avoimet johtopäät
Vahvistimen puoleiset johtopäät ovat avoimet. Kytkentä tehdään vahvistimen liitännän ja pinnityksen mukaan.
Valitse oikea kaapelipituus
Kaapelin pituus on 5,0 m. Varaa reitille ja liittimille riittävästi tilaa.
Varaa kaapelille tila
Ilmoitettu pituus on 5,0 m. Tarkista tarvittava reitti ennen asennusta ja jätä liittimille riittävä tilavara.
Tekniset tiedot
| Mallikoodi | MPK-QSC50-O |
| Auton puolen liitäntä | Quadlock-kaiutinliitin |
| Vahvistimen puolen liitäntä | Avoimet johtopäät |
| Signaalityyppi | Kaiutintasoinen / high level |
| Kaapelipituus | 5,0 m |
| Myyntiyksikkö | kpl |
Käyttö- ja asennusvinkit
Varmista Quadlock-kaiutinliittimen pinnitys ja vahvistimen kaiutintasoisen sisääntulon kytkentä ennen johtopäiden liittämistä.
Huomioi ennen ostoa
Tämä on avoimiin johtopäihin päättyvä -O-versio. -M-version 20-napaisen Molex-liittimen sopivuutta ei saa käyttää tämän tuotteen perusteena. Varmista pinnitys ja vahvistimen sisääntulo.
