Helix IK S8-SVC2/DVC2 – matalarakenteinen 8″ autosubwoofer

Viimeistelty kuin saksalainen työkalu

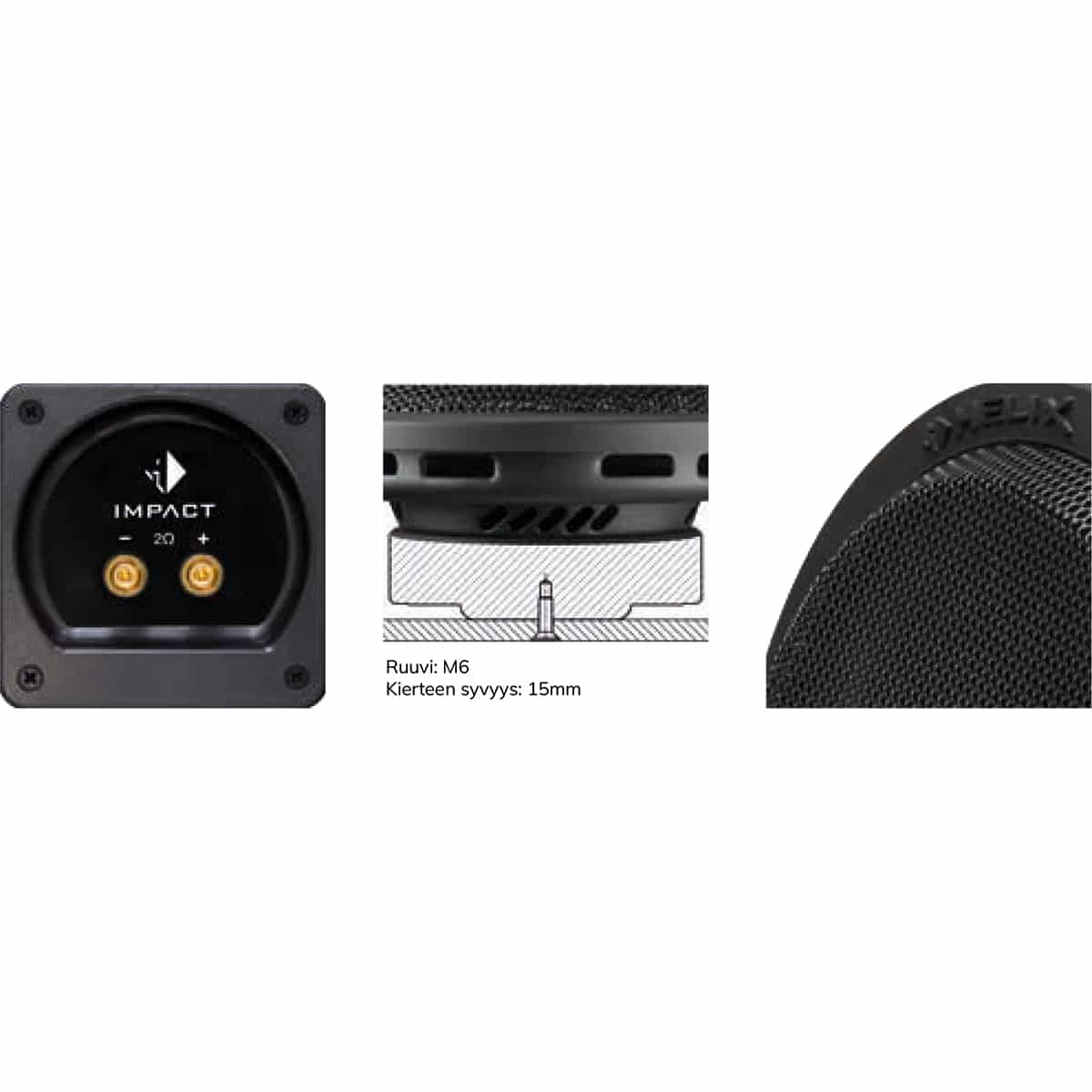

Helix IK S8 rakenteessa jokainen yksityiskohta on suunniteltu kestämään – ja kuulostamaan. Erityinen M6-kierteinen kiinnitysreikä (15 mm syvyys) mahdollistaa elementin suoran kiinnittämisen kotelon takalevyyn. Tämä pienentää resonansseja ja tekee bassosta napakamman myös korkeilla äänenpaineilla.

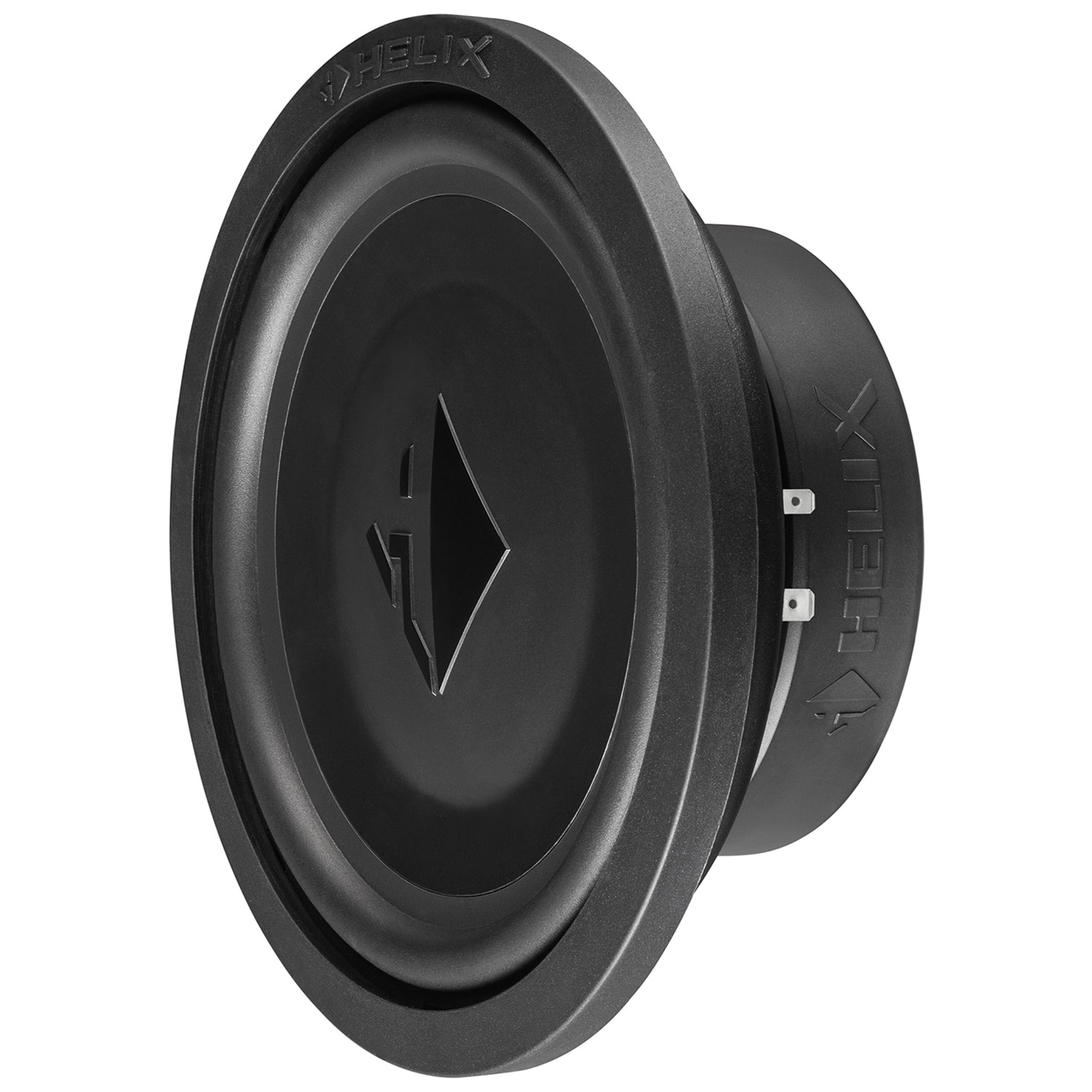

Jäykkä sandwich-paperikartio ja pitkäiskuinen ripustus, jotka takaavat hallitun liikkeen ja tarkkuuden. Kartiomateriaali yhdistää keveyden ja jäykkyyden tavalla, joka tuottaa dynaamisen ja luonnollisen basson.

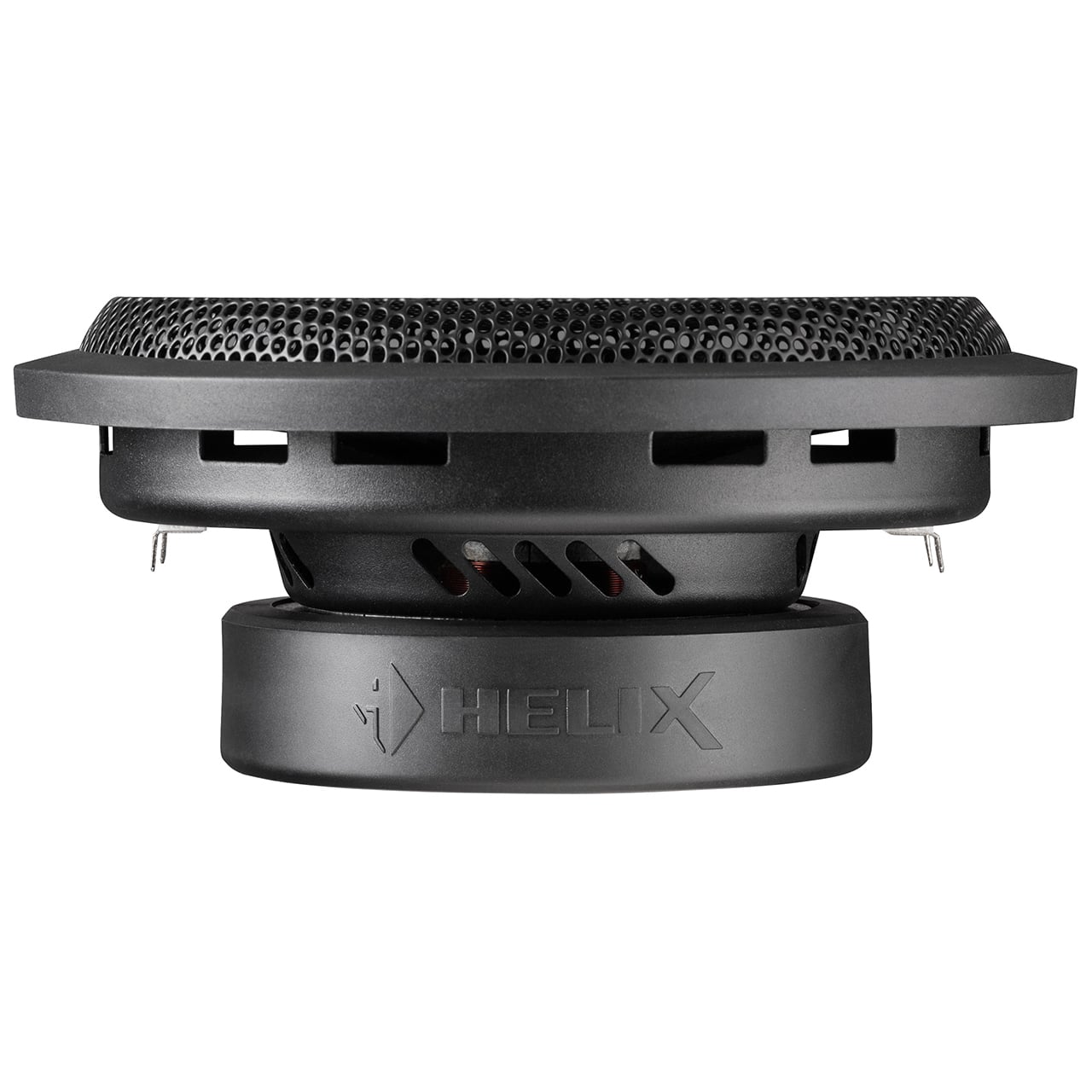

Reunoilla oleva HELIX-logolla varustettu magneettisuoja ei ole vain visuaalinen yksityiskohta – se suojaa runkoa mekaanisilta iskuilta ja pölyltä, säilyttäen samalla tyylikkään, teknisen ulkonäön.

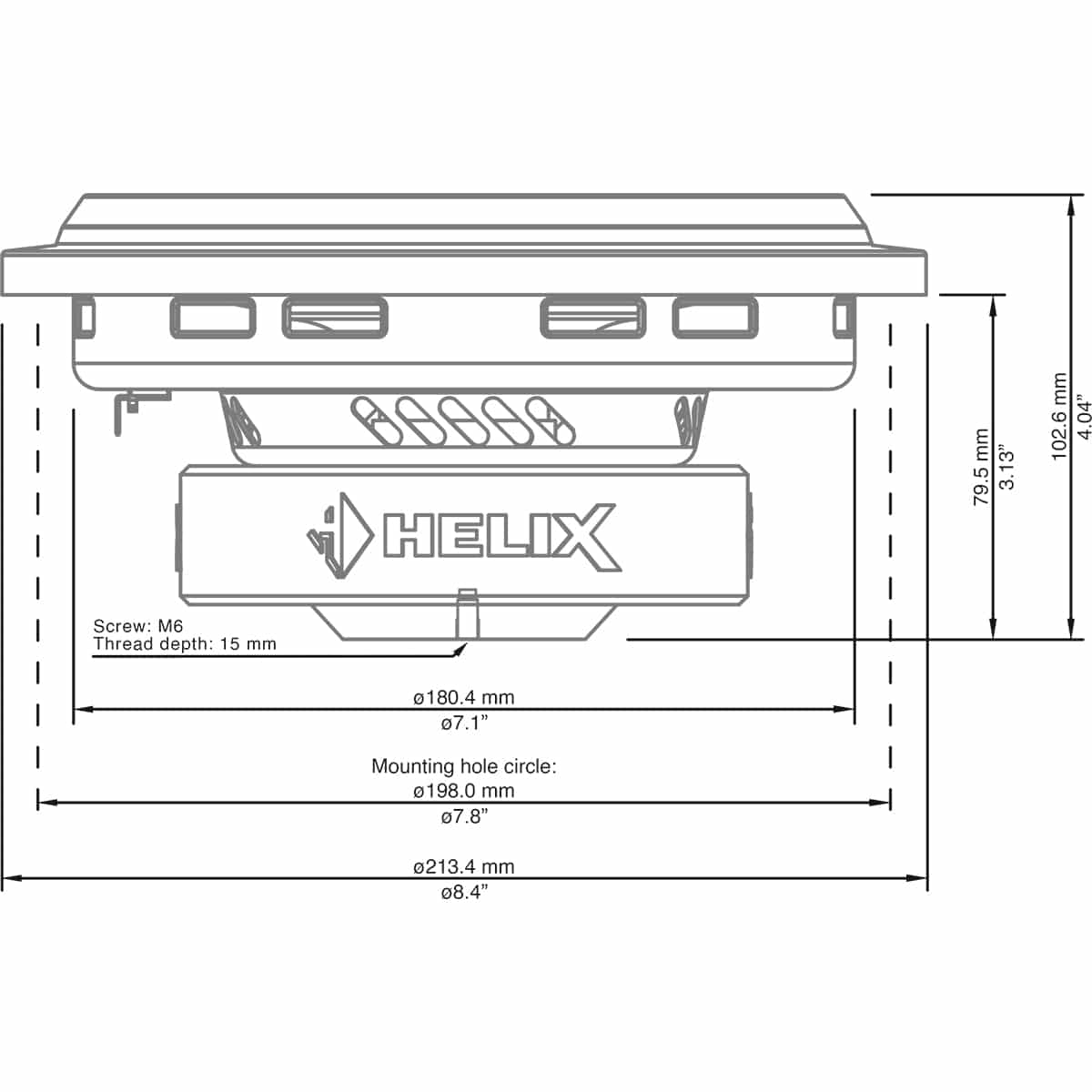

Mitat ja asennus

Asennussyvyys: vain 79,5 mm – sopii erinomaisesti mataliin koteloihin tai penkin alle.

Leikkausaukko: ø 180,4 mm
Runkohalkaisija: ø 213,4 mm
Pulttikehä: ø 198 mm

Tämä tekee elementistä yhteensopivan useimpiin vakiokoteloihin ja helpottaa integroitua asennusta ilman ylimääräisiä sovitteita.

M6-ruuvit ja tiivistepinta varmistavat jäykän ja ilmatiiviin liitoksen. Yhdessä pitkäniskuisen rakenteen kanssa se ehkäisee vuotoja ja parantaa basson lyöntiä.

Tekninen eleganssi, joka kuuluu

Helix IK S8 on suunniteltu yhdistämään kompakti koko ja suuri dynamiikka. Elementin rakenne kertoo paljon – vahva valurunko ja tehokas magneettijärjestelmä muodostavat kokonaisuuden, joka kestää kuormitusta ja toistaa basson täsmällisesti ilman säröä. Tämä on erityisen tärkeää, kun elementti sijoitetaan pieneen suljettuun tai refleksikotelointiin, joissa ilmanpaine ja lämpö voivat nousta korkeiksi.

Helixin suunnittelutiimi on toteuttanut jäähdytysaukot runkorakenteeseen juuri näiden tilanteiden hallitsemiseksi. Ilmavirtaus ohjautuu suoraan äänikelan ympärille, mikä alentaa lämpökuormaa ja pidentää elementin käyttöikää. Näin subwoofer säilyttää suorituskykynsä pitkissäkin kuuntelusessioissa – olipa kyseessä HiFi-tarkkuus tai SQL-tasapainoinen arkikäyttö.

Helix IK S8 kuuluu Helixin Impact K-sarjaan ja on suunniteltu autoihin, joissa tila on kortilla mutta bassoäänen laatu ratkaisee. Audiotec Fischerin suunnittelema runko mahdollistaa vain 79,5 mm asennussyvyyden – täydellinen kompakteihin, mataliin kotelointeihin tai penkinalaisiin ratkaisuihin.

Rakenne on luotu kestämään: jäykkä sandwich-paperikartio ja pitkäiskuinen kumiripustus tarjoavat tarkan liikkeen ja hallitun basson myös suuremmilla äänenpaineilla. Takalevyn M6-kierre antaa mahdollisuuden kiinnittää elementti suoraan kotelon takaseinään, mikä vähentää resonansseja ja parantaa transienttivastetta.

Audiotec Fischerin suositukset sisältävät tarkat DSP-asetukset:

Suljettu kotelo: Ylipäästö 46 Hz (Q 1,5), EQ 100 Hz (Q 1,0 / -2,5 dB).

Portillinen kotelo: Ylipäästö 40 Hz (Q 1,2), EQ 100 Hz (Q 0,9 / -2,0 dB)

Tekniset tiedot ja asennusvinkit

Asennus- ja käyttövinkit

• Käytä tiivistä, hyvin vaimennettua 10 litran koteloa.
• Vältä ylipitkiä portteja – suositeltu 60 mm halkaisija, 42 cm pituus (kulmaputki).

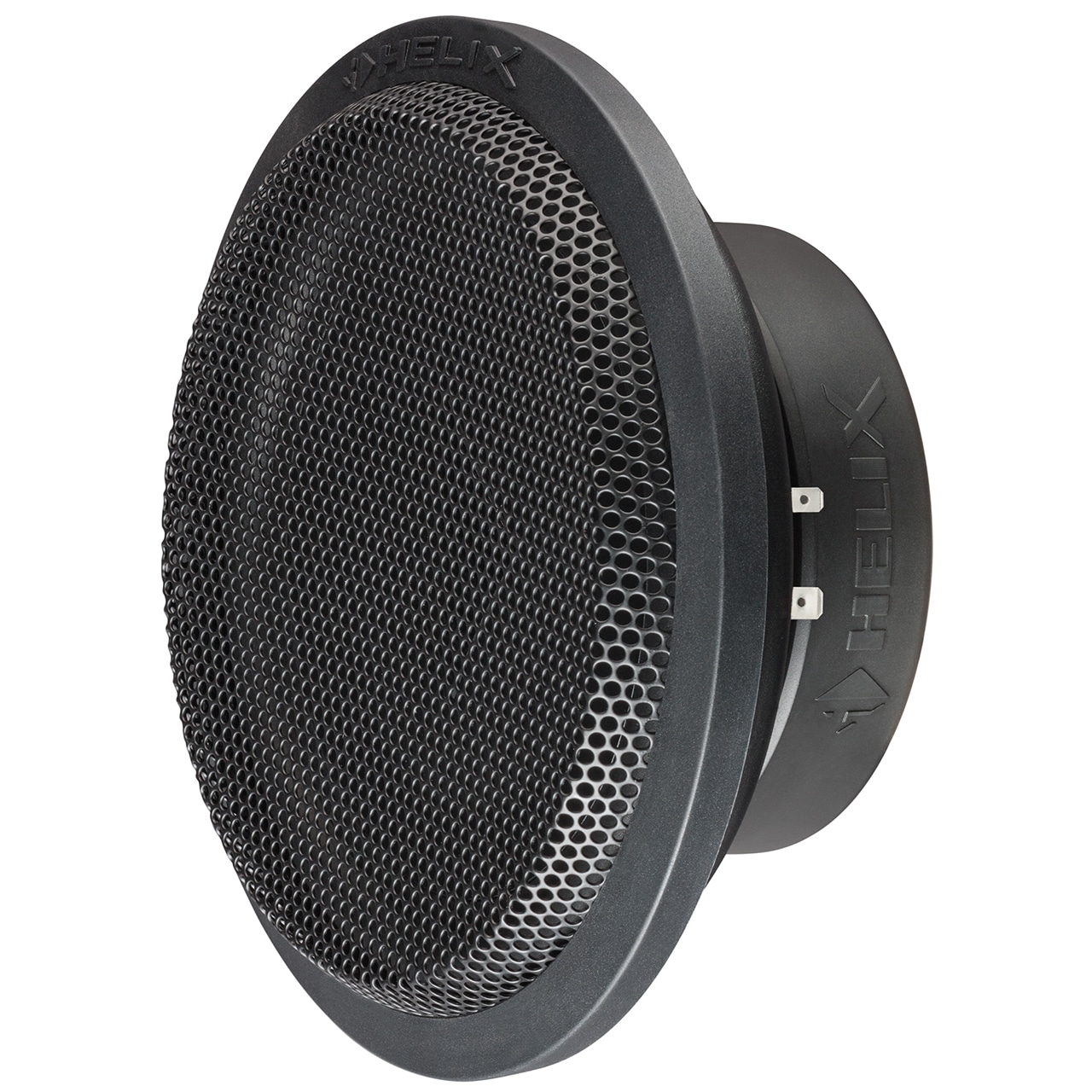

• Suojaa elementti mukana tulevalla metalliritilällä.
• Aseta High-pass-suodin valmistajan arvoihin (40–46 Hz).
• Anna kartiolle sisäänajoksi n. 10 h maltillisella äänenvoimakkuudella.

Kotelosuositukset

Suljettu 10 L, alin −3 dB ~46 Hz ja HPF “Self-Define” 46 Hz / Q 1,5 + EQ 100 Hz (Q 1,0 / −2,5 dB)
Refleksi 10 L, Fb 39 Hz, HPF 40 Hz / Q 1,2 + EQ 100 Hz (Q 0,9 / −2,0 dB).
Portin mitat: Ø 60 mm, pituus 42 cm (kulmaputki).

Kotelosuositukset ohjaavat subwooferin ääniprofiilia selvästi hifi-puolelle eikä “SPL-purske”-käyttöön.

Asennus- ja säätöhuomiot:

Suosi tiivistä 10 L koteloa; portillisessa noudata Ø 60 mm / ~42 cm viritystä.

Säädä ylipäästösuodin valmistajan arvoilla (40–46 Hz) suojaamaan liikerataa kompaktissa boksissa.

brand: Helix
series: Impact K-Series
model: IK S8-SVC2
category: Autosubwoofer
size_inch: 8
voice_coil: 1×2 Ω single voice coil
power_rms_w: 300
power_max_w: 600
sensitivity_db: 91.0 @2.83V / 85.0 @1W/1m
fs_hz: 43
qts: 0.50
vas_l: 11
xmax_mm: ±6
cone: sandwich paper
surround: long-excursion rubber
magnet: vented ferrite with protective cover
voice_coil_diameter_mm: 50.8
voice_coil_height_mm: 19
mounting_depth_mm: 79.5
cutout_diameter_mm: 180.4
mounting_circle_mm: 198
outer_diameter_mm: 213.4
thread_mount: M6 / depth 15 mm
sealed_box_l: 10 (−3 dB @46 Hz, HPF 46 Hz Q 1.5)
ported_box_l: 10 (Fb 39 Hz, HPF 40 Hz Q 1.2)
recommended_amp_power_rms_w: 200–400 @2 Ω
included: grille, gasket, enclosure terminal
manufacturer: Audiotec Fischer GmbH, Germany
