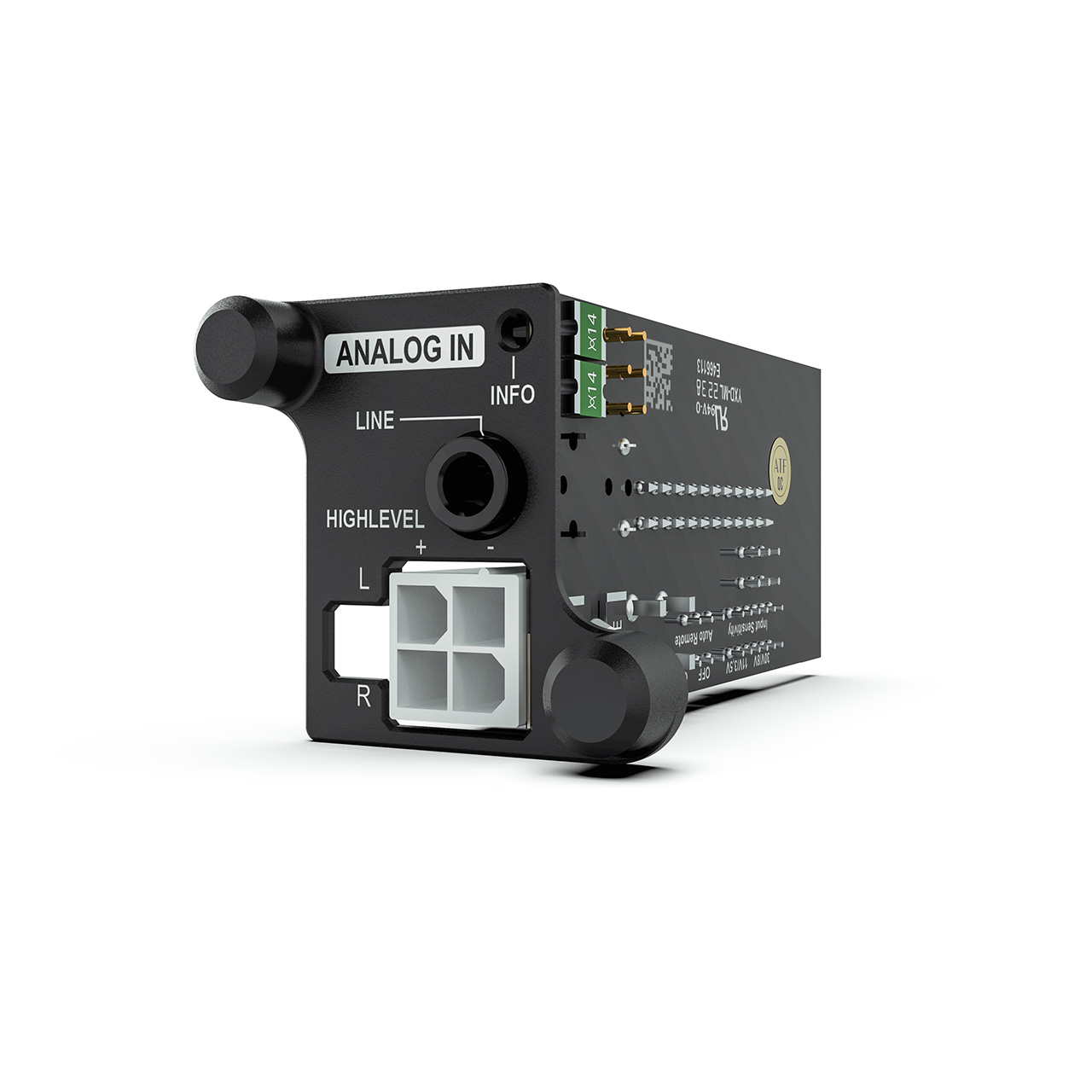

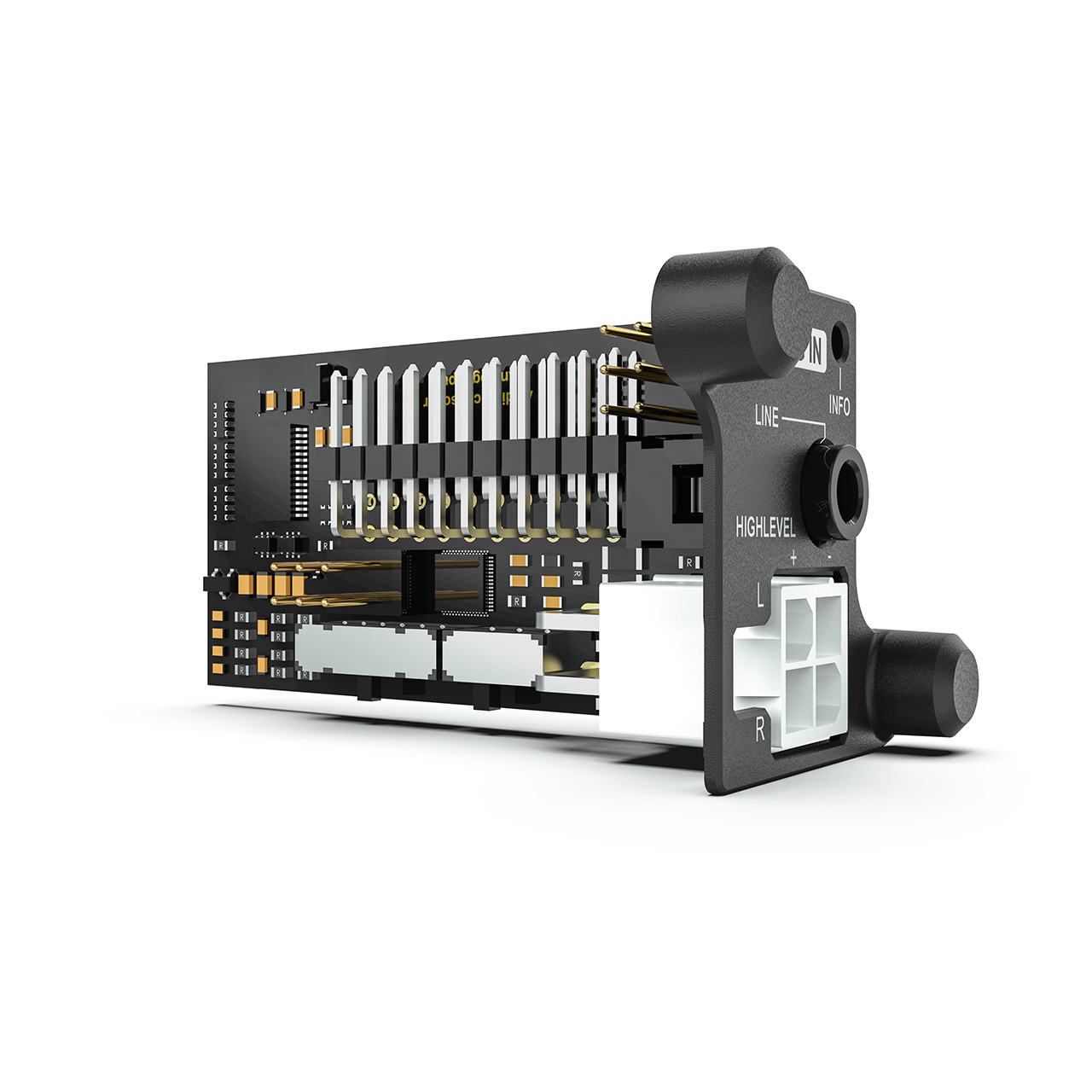

Helix Extension Card 2.0 – ANALOG IN | Analoginen lisämoduli
Laajenna HELIX- tai MATCH-DSP-laitteesi liitäntämahdollisuuksia huippulaatuisilla lisäanalogituloilla. Toimii erillään vahvistimen omista tuloliitännöistä lisäkanavia varten.
• Lisää tuloja – kaksi analogista lisätuloa DSP laitteeseesi
• Omat kaiutintasoiset tulot – toimii erillään vahvistimen liitännöistä lisäkanavia varten
• Säädettävä sisääntulojännite – 1.5–30 V kaiutintasoiselle tulolle
• Stereotulo 3,5 mm –säädettävällä 0.5–8 V jännitteellä
• DSP ohjaus – konfiguroitavissa DSP PC-Tool -ohjelmistolla
• Made in Germany – suunniteltu ja valmistettu korkeimmilla standardeilla
Pääominaisuudet
• Kaksi lisäanalogituloa – täysin erillään vahvistimen perusliitännöistä.
• Omat kaiutintasoiset ADEP.3- ja Auto Remote -toiminnoilla lisäkanavien käyttöä varten.
• Yhteensopiva sekä highlevel- että lowlevel-signaalin kanssa.
• Säädettävä tulotaso: highlevel 1.5–30 V, lowlevel 0.5–8 V.
• Konfiguroitavissa vapaasti DSP PC-Tool -ohjelmassa lisäpääsyötöiksi tai AUX-lähteeksi.
• Sisältää moduulikohtaisen suojakannen ja MOLEX-kaapelin highlevel-liitäntää varten.
• Made in Germany – huippulaatua ja luotettavuutta.
Tyypillisiä sovelluksia:
• OEM-integraatio: Liitä auton tehdasasenteinen pääyksikkö tai tehdasvahvistin, soveltuu myös autoihin joissa käytetään korkeajännitteisiä kaiutintasoisia signaaleja.
• Lisälähteet: Kytke esimerkiksi kannettava mediasoitin, älypuhelin, tabletti, tietokone tai televisio suoraan DSP-järjestelmääsi.
• Monikanavajärjestelmät: Mahdollistaa ylimääräisten kanavien lisäämisen, jos esimerkiksi haluat yhdistää sekä auton alkuperäiset että jälkiasennetut äänilähteet.
• Kilpa-audiokäyttö: Tarjoaa joustavuutta SPL- ja SQ-asennuksiin, joissa tarvitaan useita eri äänilähteitä tai reititysvaihtoehtoja.
Saumaton liitäntä OEM-järjestelmiin
Highlevel-tulo tukee jopa 30 voltin signaaleja, mikä tekee siitä yhteensopivan monien uusien autojen tehdasasenteisten vahvistimien kanssa. ADEP.3-piiri varmistaa, ettei autosi diagnostiikkajärjestelmä tunnista virheellisesti kuormaa, ja Auto Remote -toiminto käynnistää DSP:n automaattisesti, kun signaali havaitaan.
Lowlevel-tulo kannettaville laitteille ja erillisille lähteille
Lowlevel-tulo on toteutettu 3,5 mm stereoliittimellä ja säädettävällä herkkyydellä 0.5–8 volttia. Se sopii erinomaisesti, jos haluat liittää mobiililaitteen, DAP-soittimen tai erillisen DAC:n ilman ylimääräisiä adaptereita.
Täysi hallinta DSP PC-Tool -ohjelmistolla
Moduulin molemmat sisääntulot voidaan konfiguroida täysin vapaasti:
• Käytä lisäpääsisääntuloina
• Määritä AUX-lähteeksi
• Reititä ja käsittele signaali juuri tarpeidesi mukaan
| Yleistä | |
|---|---|
| Yhteensopivuus | Kaikki HELIX- ja MATCH-DSP-laitteet, joissa Extension Card 2.0 -paikka |
| Valmistusmaa | Saksa |
| Highlevel-tulo | |
| Jännitealue | 1.5 – 30 V (säädettävä) |
| Lisäominaisuudet | ADEP.3-piiri, Auto Remote -toiminto |
| Lowlevel-tulo | |
| Liitin | 3,5 mm stereo |
| Jännitealue | 0.5 – 8 V (säädettävä) |
| Pakkaus ja tarvikkeet | |
| Pakkaussisältö | ANALOG IN -moduuli, moduulikohtainen suojapaneeli, MOLEX-liitäntäkaapeli, kiinnitysruuvit |
Asennusvinkit
1. Valmistelu – Sammuta laite ja irrota virtaliitännät ennen moduulin asentamista.
2. Sivupaneelin avaaminen – Irrota moduulipaikan suojapaneeli (kiinni ruuveilla).
3. Moduulin asennus – Työnnä ANALOG IN -kortti varovasti liittimeen ja kiinnitä mukana toimitetuilla ruuveilla.
4. Kytkennät – Käytä mukana toimitettua MOLEX-kaapelia highlevel-tuloon ja 3,5 mm liitäntää lowlevel-tuloon.
5. Konfigurointi – Käynnistä laite ja määritä tulojen asetukset DSP PC-Tool -ohjelmistossa.
Asenna moduuli laitteen Extension Card 2.0 -paikkaan ohjeiden mukaisesti.
Käytä mukana toimitettua MOLEX-kaapelia kaiutintasoiseen liitäntään – tämä varmistaa oikean kytkennän ja turvallisen asennuksen.
Säädä tulotasot (1.5–30 V kaiutintaso / 0.5–8 V linjataso) vastaamaan signaalilähteen jännitetasoa – näin vältät säröytymisen ja varmistat optimaalisen signaali-kohinasuhteen.
Konfiguroi DSP PC-Toolissa lisäkanavat joko Main Input- tai AUX-lähteeksi järjestelmäsi tarpeiden mukaan.
Käytä ADEP.3-toimintoa OEM-integraation varmistamiseksi, erityisesti jos autossasi on herkkä diagnostiikkajärjestelmä, joka valvoo kaiutinpiirejä.
