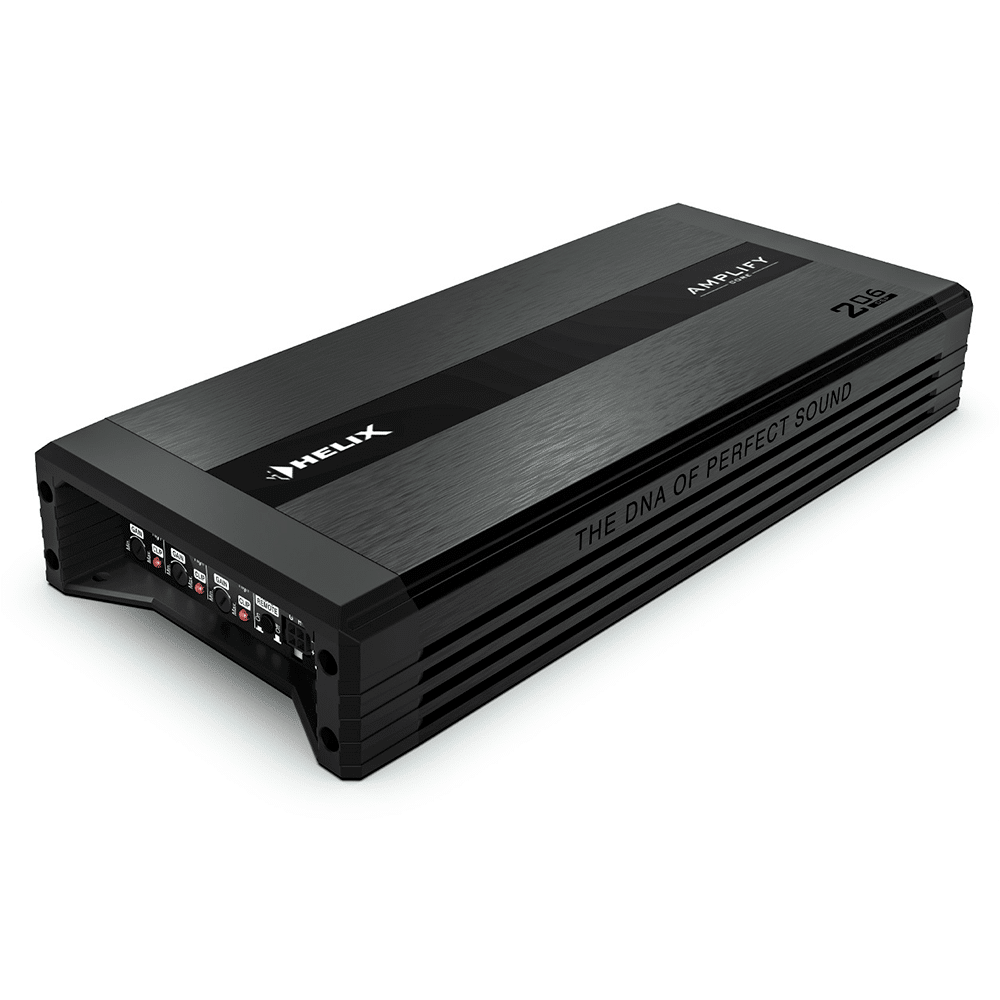

HELIX AMPLIFY 206 DSP 6/8 Kanavainen DSP vahvistin

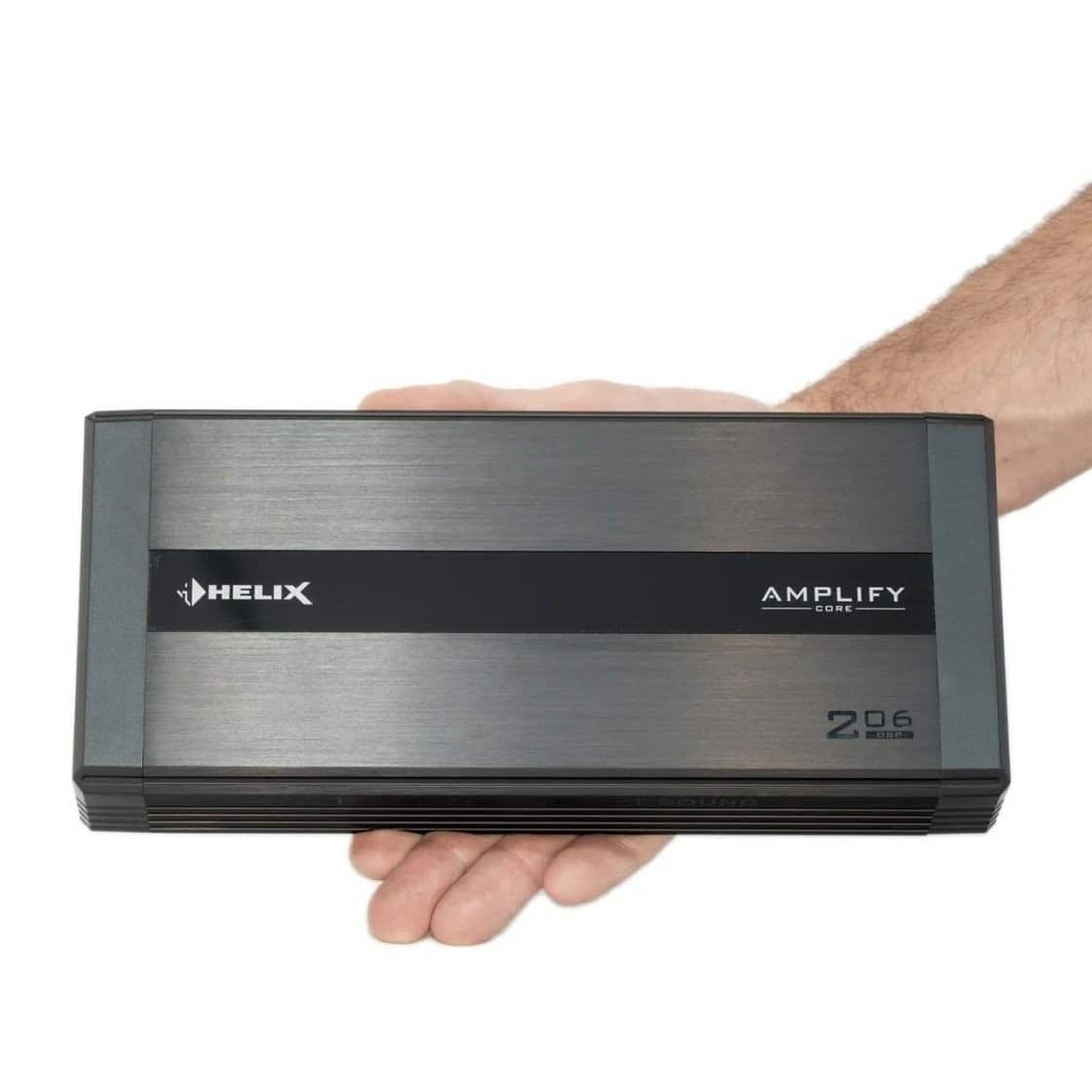

HELIX AMPLIFY 206 DSP on kompakti 6-kanavainen DSP-vahvistin, jolla rakennat aktiivisen etupään ja subin hallinnan yhdellä laitteella.
Järjestelmäjoustavuus: ★★★★★
Saat samasta vahvistimesta aidosti yhden laitteen moneen ratkaisuun: 3-tie aktiivinen etupää, perinteinen 4 kanavaa + sub tai OEM-monikanava, ilman että kanavarakenteen takia tarvitsee vaihtaa laitetta.
OEM-integraatio ja sisääntulot: ★★★★★
6 kanavaa kaiutin- tai RCA tuloina sekä optinen SPDIF tuovat joustoa ohjelmalähteeseen. Kaiutintulo puolella ADEP.3 ja automaattinen heräte helpottavat integroimista auton OEM-järjestelmään.
Tehoreservi ja sillattavuus: ★★★★☆
Teho riittää useimpiin aktiisiin etupääohjauksiin ja dynaamisiin 5-kanavasetteihin: 6 × 100 W @ 4 Ω / 6 × 190 W @ 2 Ω ja sillattuna 3 × 380 W @ 4 Ω.
Viritysalusta ja säätösyvyys: ★★★★★
64-bittinen DSP ja ACO-alusta tukevat syvää kanavointia ja viritystä; ohjelmistopuolella DSP PC-Tool 6 tuo selkeän työnkulun, ja VCP (Virtual Channel Processing) on tehty nimenomaan monimutkaisten kokoonpanojen hallintaan.
Kokonaisarvio: ★★★★★
Erittäin vahva valinta, kun halutaan pienessä tilassa yksi laite, joka hoitaa sekä vahvistuksen että ääniprosessoinnin. Paras valinta aktiiviselle etupäälle ja “4+sub”-rakenteelle, kun impedanssit ja herätelogiiikka suunnitellaan oikein.
6-kanavainen, täysin sillattava pääte – kanavarakennetta voi oikeasti muuttaa.
Laitteen vahvistinkanavat voidaan konfiguroida 3/4/5/6-kanavaiseksi ja kanavapareja voi sillata. Tämä ei ole vain “sillattavissa” -maininta, vaan se määrittää suoraan, rakennatko esimerkiksi 3-tie aktiivietupään (6 kanavaa) vai 4 kanavaa kaiuttimille ja yhden sillatun kanavaparin subille (5-kanavainen kokonaisuus).
8-kanavainen DSP + VCP: reititys ei rajoitu fyysisiin kanaviin.
VCP (Virtual Channel Processing) lisää prosessoitujen “virtuaalikanavien” kerroksen tulojen ja lähtöjen väliin. Käytännössä tämä auttaa silloin, kun halutaan ryhmä-EQ:tä useille lähdöille, monitie-rakenteita ja hallittua signaalin rakentamista ilman, että kaikki pitää tehdä suoraan lähtökanavien päälle. Tämä on juuri se ominaisuus, joka erottaa “perus-DSP:n” ja järjestelmäarkkitehtuuria tukevan DSP:n.

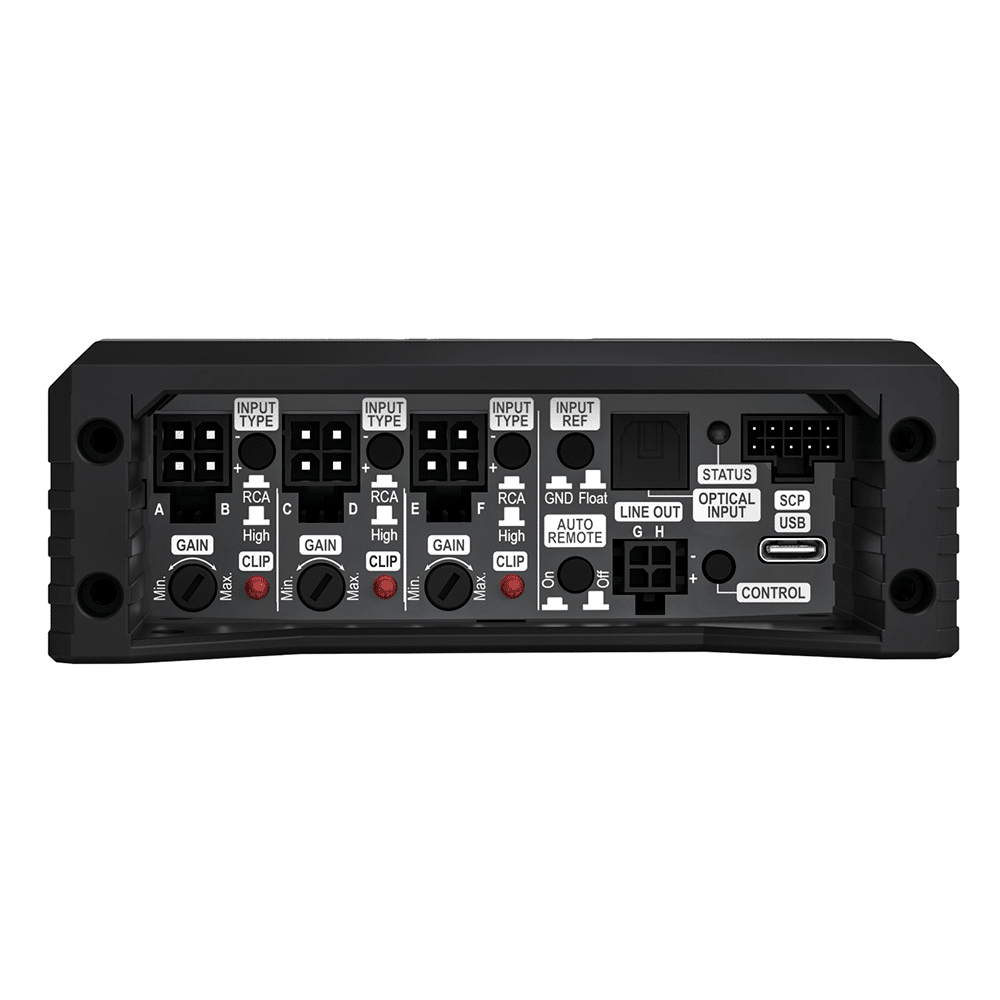

Sisääntulot: RCA / kaiutintasoinen / optinen – ja herätelogiiikka on kriittinen suunnittelukohta.
• Analogisesti laite ottaa vastaan joko RCA-signaalin tai kaiutintasoisen signaalin kanavapareittain, ja sisäänmenon jännitealue asetetaan tämän mukaan. Samanaikainen RCA+kaiutintasoinen samassa kanavaparissa ei ole suositeltavissa, vaan voi rikkoa signaalilähteen.
Optinen SPDIF on 12–96 kHz ja laite käsittelee pakkaamattomia stereo PCM -signaaleja. Tärkeä käytännön rajoite: digitaalisessa lähteessä äänenvoimakkuus ei välttämättä ole säädetty (täysi taso), joten käytännön äänenvoimakkuuden hallinta on suunniteltava (esim. erillisohjain/valittu ohjaus).
Automaattinen käynnistys toimii kaiutintasoisella signaalilla; RCA:lla tai digitaalisella sisääntulolla heräte pitää viedä remote-sisääntuloon.
Linjalähdöt G/H (RCA) ja järjestelmän laajennus.
Kaksi prosessoitua RCA-lähtöä (maks. 8 V) mahdollistaa ulkoisen lisävahvistimen lisäämisen, jos myöhemmin halutaan enemmän tehoa subille tai lisää kanavia. Tällöin myös herätekytkentä kannattaa tehdä laitteen remote out -lähdöstä, jotta lisävahvistimen käynnistyminen/sammuminen pysyy siistinä.
Sähkö ja kuormat: tämä määrittää onnistumisen.
• Kanavakohtainen minimikuorma on 2 Ω, sillattuna 4 Ω. Jos tästä lipsutaan, suojapiirit tulevat vastaan.
• Käyttöjännite 10.5–16 V (lyhyesti jopa 6 V), sulakkeet 3 × 25 A ja maksimivirrankulutus 93 A @ 12 V kertovat suoraan, että virtapuolen suunnittelu ei ole “lisävaruste” vaan perusedellytys toiminnalle.
Tekniset tiedot ja asennus- ja käyttövinkit
| Vahvistinkanavat | 6 (sillattavissa kanavapareittain) |
| DSP-kanavat | 8 |
| Teho RMS @ 14.4 V (≤ 1% THD+N) | 6 × 100 W @ 4 Ω; 6 × 190 W @ 2 Ω; 3 × 380 W @ 4 Ω (sillattuna) |
| Maks. teho / kanava* | jopa 240 W RMS @ 2 Ω; jopa 480 W RMS @ 4 Ω (sillattuna) |
| Vahvistintekniikka | Class D |
| Analogiset sisääntulot | 6 × RCA / Cinch tai 6 × highlevel |
| Digitaalinen sisääntulo | 1 × optinen SPDIF (12–96 kHz) |
| Remote In | 2 × |
| Herkkyys | RCA: 1–8 V; highlevel: 2–16 V |
| Sisäänmenoimpedanssi | RCA: 4.8 kΩ; highlevel: 9–33 Ω tai 20 kΩ (ADEP.3) |
| Lähdöt | 6 × kaiutinlähtö; 2 × RCA / Cinch; 1 × Remote Out |
| RCA-lähtöjännite | 8 V |
| Taajuusvaste | 20 Hz – 22 kHz |
| DSP | 64 bit; 295 MHz (1.2 mrd MAC/s); näytteenotto 48 kHz |
| Muuntimet | A/D: BurrBrown 24 bit; D/A: AKM 24 bit |
| S/N (A-painotettu) | Analoginen: 99 dB @ full power; digitaalinen: 102 dB @ full power |
| Särö | THD @ 1 kHz, 1 W / 4 Ω: < 0.005 %; THD+N @ 1 kHz, 1 W / 4 Ω: < 0.02 % |
| Vaimennuskerroin | 70 |
| Käyttöjännite | 10.5–16 V (max. 5 s jopa 6 V) |
| Virrankulutus | DC 12 V ⎓ 93 A max.; lepovirta 1,100 mA |
| Remote Out max. | 500 mA |
| Käyttölämpötila | -40 °C … +70 °C |
| Sulakkeet | 3 × 25 A LP-Mini (APS) |
| Mitat (K × L × S) | 40 × 263 × 114 mm |
*Yksi kanava kuormitettuna (≤ 10 % THD+N @ 14.4 V).
Asennus- ja käyttövinkit
Aseta sisääntulon tyyppi (RCA / High) ennen ensimmäistä käynnistystä.
Sisääntulojännitealue ja ADEP.3-logiikka valitaan kanavapareittain; väärä asetus on suora riski laitteelle tai järjestelmälle.
Suunnittele heräte oikein:
kaiutintasoisella syötöllä laite voi käynnistyä automaattisesti, mutta RCA- tai optisella sisääntulolla remote-sisääntulo on pakollinen.
Digitaalinen SPDIF ei välttämättä ole äänenvoimakkuussäädetty.
Jos lähde antaa täyden tason, riski kaiuttimille on todellinen – suunnittele äänenvoimakkuuden hallinta (ohjain/valittu ohjausratkaisu) ennen käyttöönottoa.
Pidä kuormat kurissa: 2 Ω per kanava on alaraja, sillattuna min. 4 Ω. Älä suunnittele subia sillattuun käyttöön alle 4 Ω impedanssilla.
Virtapuoli: pääsulake lähelle akkua (max. 30 cm), ja kaapelipoikkipinta mitan mukaan (esim. < 1 m vähintään 10 mm²; pidemmille suositus 16–25 mm²).
brand: HELIX
model: AMPLIFY 206 DSP
category: ”car audio DSP amplifier”
amplifier_channels: 6
dsp_channels: 8
amplifier_class: ”Class D”
rms_power_w:
at_14_4v_thdn_le_1pct:
4_ohm: ”6 x 100 W”
2_ohm: ”6 x 190 W”
bridged_4_ohm: ”3 x 380 W”
max_output_power_per_channel_note: ”Up to 240 W RMS @ 2 ohm; up to 480 W RMS @ 4 ohm bridged (one channel driven, <=10% THD+N @ 14.4 V)”
inputs:
analog:
rca: 6
highlevel: 6
digital:
optical_spdif: ”12–96 kHz”
remote_in: 2
input_sensitivity:
rca: ”1–8 V”
highlevel: ”2–16 V”
input_impedance:
rca: ”4.8 kOhm”
highlevel: ”9–33 Ohm or 20 kOhm with ADEP.3”
outputs:
speaker_outputs: 6
rca_line_out: 2
remote_out: 1
rca_output_voltage: ”8 V”
frequency_range: ”20 Hz – 22 kHz”
dsp:
resolution: ”64 bit”
power: ”295 MHz (1.2 billion MAC operations/sec.)”
sampling_rate: ”48 kHz”
signal_converters:
ad: ”BurrBrown 24 bit”
da: ”AKM 24 bit”
signal_to_noise_a_weighted:
analog_input: ”99 dB @ full power”
digital_input: ”102 dB @ full power”
distortion:
thd_1khz_1w_4ohm: ”< 0.005 %”
thdn_1khz_1w_4ohm: ”< 0.02 %”
damping_factor: 70
operating_voltage: ”10.5–16 V (max 5 sec down to 6 V)”
power_rating: ”DC 12 V ⎓ 93 A max”
idle_current: ”1,100 mA”
max_remote_out_current: ”500 mA”
operating_temperature: ”-40 °C to +70 °C”
fuse: ”3 x 25 A LP-Mini-fuse (APS)”
additional_features:
– ”ADEP.3 circuit”
– ”Smart Control Port”
– ”Auto Remote switch”
– ”32 Bit CoProcessor (ACO platform)”
dimensions_mm:
height: 40
width: 263
depth: 114
installation_notes:
– ”Minimum impedance per channel: 2 ohm; bridged: 4 ohm”
– ”Remote input required when using RCA/lowlevel or optical digital input”
– ”SPDIF input supports uncompressed stereo PCM (12–96 kHz)”
